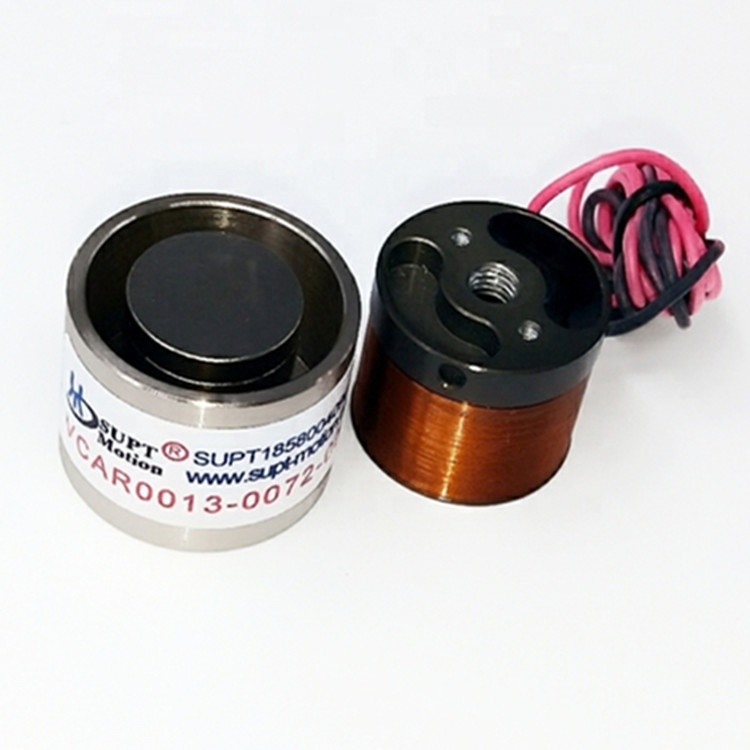

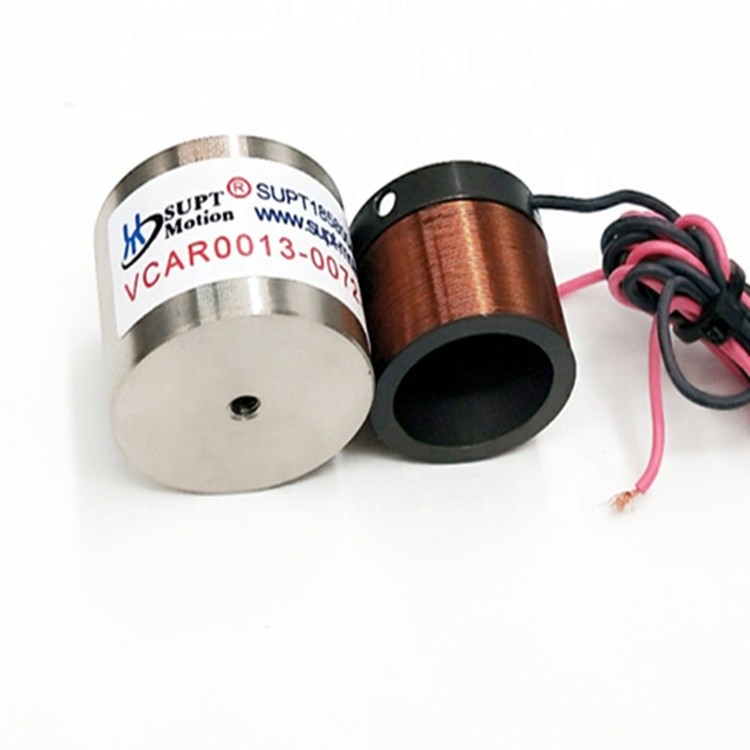

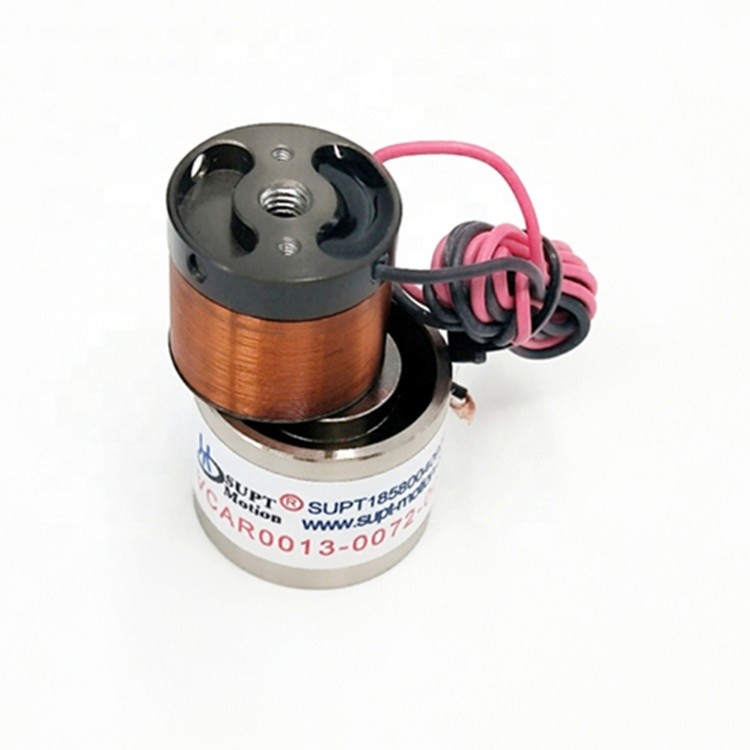

Motori a bobina vocale micro VCM ad alta precisione per sistemi automatizzati

  • High Precision Micro VCM Voice Coil Motors For Automated Systems
  • High Precision Micro VCM Voice Coil Motors For Automated Systems
  • High Precision Micro VCM Voice Coil Motors For Automated Systems
  • High Precision Micro VCM Voice Coil Motors For Automated Systems
Luogo di origine Cina
Marca SUPT
Certificazione ce, ISO9001
Numero di modello VCAR0013-0072-00A
Quantità di ordine minimo ≥1
Prezzo $80.00/pieces 1-59 pieces
Imballaggi particolari Imballaggio in cartone
Tempi di consegna Consegna di giorni di generale 5-7, velocemente in serie 3-5 giorni, essere negoziato
Termini di pagamento T/T
Capacità di alimentazione Negoziabile
Dettagli
Utilizzo BARCA, automobile, bicicletta elettrica, UAV, robot, respiratore medico, microscopio, ottica Tipo Micromotore
Coppia Richieste Costruzione Magnete permanente
Commutazione Spazzola Funzione di protezione Totalmente chiuso
Speed (RPM) Velocità variabile Corrente continua (A) 4.3
Efficienza IE 1 Forza di picco ((N) 13
Viaggio massimo (mm) 7.2 micro motore (V) 26.6
Peso del rotore ((kg) 16,2 Diametro dello statore (millimetro) 26,2
Forza continua ((N) 4.2
Evidenziare

Sistemi di automazione Motore a bobina vocale VCM

,

Sistema di trasporto motore a bobina vocale VCM

,

Micro motore a spazzola per il sistema di trasporto
Lasciate un messaggio
Descrizione di prodotto

Micro Motore per Sistemi di Trasporto e Automazione ad Alta Precisione





Descrizione del Prodotto:

I motori a bobina mobile miniaturizzati ad alta precisione sono ampiamente utilizzati nei sistemi di automazione grazie alle loro dimensioni compatte, all'elevata precisione e alla rapida risposta.

1. Robotica: I motori a bobina mobile miniaturizzati sono utilizzati nei sistemi robotici per controllare con precisione bracci robotici e pinze. La loro elevata precisione e la risposta rapida consentono una manipolazione precisa degli oggetti, rendendoli ideali per operazioni di prelievo e posizionamento, attività di assemblaggio e movimentazione di materiali di precisione.

2. Sistemi di Posizionamento: Questi motori sono ampiamente utilizzati nei sistemi di posizionamento, come guide lineari e dispositivi di posizionamento ottico. Il loro movimento fluido e preciso consente un posizionamento accurato dei componenti, garantendo l'allineamento o il movimento richiesto nei sistemi di ispezione, nelle apparecchiature di test e nei dispositivi di automazione industriale.

3. Ottica e Imaging: I micro motori a bobina mobile sono utilizzati nei meccanismi di messa a fuoco delle lenti di fotocamere, microscopi e apparecchiature di imaging medicale. Controllano con precisione il movimento delle lenti per abilitare funzioni di autofocus, stabilizzazione dell'immagine e mappatura della profondità in varie applicazioni di imaging.




Parametri Tecnici:





Modello Prodotto Forza di Picco
(N)		 Forza Continua
at 25°C(N)		 Corsa Totale
(mm)		 Tensione Massima
(V)		 Costante Back EMF
(V/m/s)		 Peso della bobina
(g)		 Diametro Statore (mm) Lunghezza
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7




L'applicazione principale di un motore a bobina mobile:


1.Industria dei semiconduttori: Cablaggio, taglio, foratura, sistemi di trasporto, saldatura, robotica.
2.Funzionamento valvole sul campo: Valvole di dosaggio, sistemi di prova pressione, sistema di iniezione chimica valvole pneumatiche
.
3.Industria micro macchine: Sistemi di alimentazione, micro foratura, stampaggio di precisione.
4.Sistema di vibrazione: Tavola vibrante, piattaforma vibrante.
5.Campo medico: Micro-iniezione, apparecchiature respiratorie, apparecchiature di test.
6.Tecnologia aeronautica: Sistema di controllo di volo, sistema di feedback pilota.
7.Campo uso commerciale: Pompa di raffreddamento computer, sistema autofocus micro-camera.
8.Industria dell'automazione: Apparecchiature laser, dispensatori, apparecchiature di test, macchine tessili.



Motori a bobina vocale micro VCM ad alta precisione per sistemi automatizzati 0





I nostri Servizi

 Indicatori tecnici e specifiche personalizzabili

 Servizio post-vendita soddisfacente



Motori a bobina vocale micro VCM ad alta precisione per sistemi automatizzati 1

Informazioni sull'azienda

 Motori a bobina vocale micro VCM ad alta precisione per sistemi automatizzati 2

FAQ

motore:



1.Corsa: corsa effettiva, utilizzata per calcolare la corsa totale del valore di forza



2.Direzione di movimento: installazione orizzontale o verticale a 90 gradi.3.Forza di carico:



costante nella direzione opposta alla forza sul motore, come molle, ecc.4.Peso del carico: la qualità totale della parte in movimento, inclusa la qualità dello slider 5.Tipo di movimento: 1.



movimento punto-punto



; 2..Certificazionicurva di velocità triangolare



curva di velocità sinusoidale  Certificazioni
