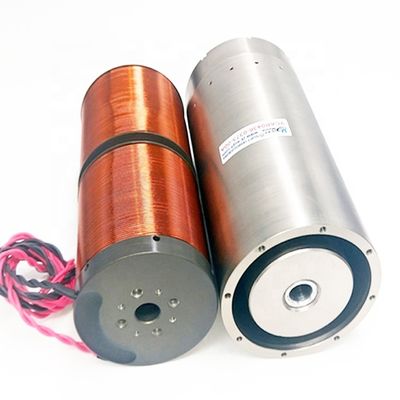

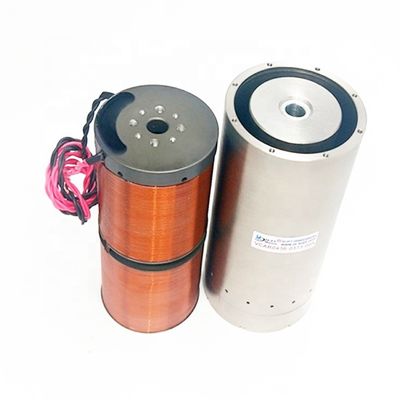

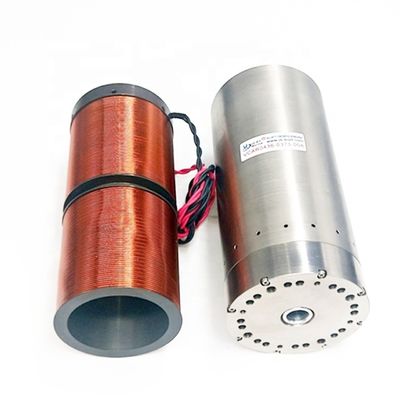

436N Attuatore a micro bobina vocale ad alta velocità per motori a bobina vocale di codificazione

  • 436N High Speed Micro Voice Coil Actuator For Encoder Voice Coil Motors
  • 436N High Speed Micro Voice Coil Actuator For Encoder Voice Coil Motors
  • 436N High Speed Micro Voice Coil Actuator For Encoder Voice Coil Motors
Luogo di origine Cina
Marca SUPT
Certificazione CCC, ce, ISO9001
Numero di modello VCAR0436-0373-00A
Quantità di ordine minimo 2 pezzi
Prezzo $520.00/pieces 2-39 pieces
Imballaggi particolari Imballaggio in cartone
Tempi di consegna Consegna di giorni di generale 5-7, velocemente in serie 3-5 giorni, essere negoziato
Termini di pagamento T/T
Capacità di alimentazione 1000 pezzo/pezzi per Mese

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Utilizzatori BARCA, automobile, bicicletta elettrica, robot, UAVs, ventilatori medici, ottica, 3D stampa, microsc Tipo Micromotore
Torsione Richieste Edilizia Magnete permanente
Commutazione Spazzola Proteggere la caratteristica Completamente chiuso
Velocità (rpm) Alta velocità Corrente continua ((A) Corrente
Efficienza IE 1 Forza di picco ((N) 436
Viaggio massimo (mm) 37,3 azionatore della bobina di voce (V) 38
Peso del rotore ((kg) 1040 Diametro dello statore (millimetro) 76
Forza continua ((N) 142,6 Port Shanghai
Evidenziare

Attuatore a micro bobina vocale ad alta velocità

,

Attuatore di bobina vocale micro con codificatore

,

436N Motori a bobina vocale ad alta velocità
Lasciate un messaggio
Descrizione di prodotto



Attuatore a bobina vocale micro con codificatore ad alta velocità, basso rumore, alta precisione









Descrizione del prodotto:



I motori a bobina vocale sono impiegati in codificatori per un preciso rilevamento del movimento e un feedback della posizione.Mentre il motore si muove, genera un segnale elettrico variabile che corrisponde alla sua posizione.

Il processo inizia con il motore della bobina vocale collegato a un meccanismo la cui posizione deve essere monitorata.Quando una forza esterna, come un input dell'utente o un controllo automatico, fa muovere il motore, la posizione della bobina all'interno del campo magnetico cambia.

Mentre la bobina si muove, taglia le linee magnetiche di forza, inducendo una tensione elettrica.Questo fenomeno è noto come induzione elettromagnetica.La tensione variabile generata dalla bobina è catturata dall'elettronica dell'encoder.



Caratteristiche:

  • Nome del prodotto: motore a bobina vocale Vcm
  • Tipo di motore: micro motore
  • Colpo: corto
  • Peso: leggero
  • Risoluzione: alta
  • Precisione di posizionamento: elevata
  • Velocità ((RPM): Alta velocità

Parametri tecnici:

Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7


Applicazioni:

Il motore a bobina vocale cilindrica della serie VCAR, perché può fornire alta spinta, alta velocità, alta precisione, quindi è ampiamente utilizzato. Questo tipo di motore può produrre da 0,7 n a 1000 N di potenza potente,Quindi occupa l'80% o più del mercato., e il suo percorso è generalmente inferiore a 50 mm. Il motore è utilizzato principalmente in ambito medico, semiconduttore, aeronautico, automobilistico e altri settori, compresi i freni delle valvole,controllo di posizione preciso a breve distanza, piccolo strumento di misurazione di precisione di ricambio, piattaforma di vibrazione e sistema attivo di ammortizzazione delle vibrazioni e molti altri aspetti.industria aerospaziale e di automazione.

436N Attuatore a micro bobina vocale ad alta velocità per motori a bobina vocale di codificazione 0









436N Attuatore a micro bobina vocale ad alta velocità per motori a bobina vocale di codificazione 1436N Attuatore a micro bobina vocale ad alta velocità per motori a bobina vocale di codificazione 2

I nostri servizi



Indicatori tecnici e specifiche possono essere personalizzati

Servizio post vendita soddisfacente



436N Attuatore a micro bobina vocale ad alta velocità per motori a bobina vocale di codificazione 3



Informazioni sulle società

 436N Attuatore a micro bobina vocale ad alta velocità per motori a bobina vocale di codificazione 4

Imballaggio e spedizione

 436N Attuatore a micro bobina vocale ad alta velocità per motori a bobina vocale di codificazione 5



Certificazioni

 436N Attuatore a micro bobina vocale ad alta velocità per motori a bobina vocale di codificazione 6

Domande frequenti

azionatore:



1.Viaggio: viaggio effettivo, utilizzato per calcolare il il viaggio totaledivalore di forza.



2- Direzione del movimento: installazione orizzontale o verticale 90 gradi.



3.Forza di carico:cin istante nella direzione opposta diforzasulmotore, quali molle, ecc.



4.Peso di carico: la parte di qualità totale del movimento, compreso lo slider di qualità



5Tipo di movimento: 1.movimento da punto a punto;2.la reciprocità della regola (es. scansione).



6. curva di velocità: 1.una curva di velocità trapezoidale;2.curva di velocità triangolare; 3.curva di velocità sinusoidale.
