Motore a bobina vocale rotante ad alta frequenza di movimento

La progettazione e il calcolo dei parametri di un motore a bobina vocale oscillante è un processo complesso che richiede la considerazione di più fattori, tra cui la struttura del motore, la distribuzione del campo magnetico,Disposizione della bobina, caratteristiche meccaniche, ecc. Le seguenti sono le fasi generali per la progettazione e il calcolo dei parametri di un motore a bobina vocale oscillante:
1Analisi dei requisiti: determinare i requisiti di applicazione del motore, compresa l'angolazione di rotazione richiesta, la gamma di velocità, i requisiti di carico, ecc.
2. Tipo di motore: scegliere il tipo di motore oscillante appropriato, come il tipo di torsione, il tipo oscillante o il tipo a più gradi di libertà, in base alle esigenze dell'applicazione.
3Analisi del campo magnetico: effettuare analisi del campo magnetico per determinare la distribuzione e l'intensità del campo magnetico.Questo può essere simulato e calcolato attraverso metodi come l'analisi degli elementi finiti (FEA).
4. Disegno della bobina: progettare il layout della bobina, determinare il numero di avvolgimenti, giri, specifiche del filo, ecc. La progettazione della bobina influenzerà la coppia, la velocità di risposta,e efficienza del motore.
5Analisi meccanica: effettuare analisi meccaniche, tenendo conto di fattori quali l'inerzia di rotazione del motore, il carico, l'attrito, ecc. per determinare la coppia e le caratteristiche dinamiche richieste.
6. Calcolo dei parametri:
Calcolo della corrente: calcolare la corrente richiesta sulla base della coppia richiesta e della costante di coppia.
Calcolo della resistenza e dell'induttanza: calcolare la resistenza e l'induttanza in base ai parametri materiali e geometrici della bobina.
Calcolo della costante di tempo di loop: calcolare la costante di tempo di loop per stimare la velocità di risposta in base alla resistenza, all'induttanza e alle caratteristiche meccaniche.
7Sistema di feedback: se è necessario un controllo a circuito chiuso, progettare sensori e sistemi di feedback appropriati, quali codificatori, sensori dell'effetto Hall, ecc.
8- Strategia di controllo: progettare strategie di controllo appropriate per ottenere il movimento e la stabilità richiesti.
9Gestione termica: prendere in considerazione il calore generato dal motore durante il funzionamento e progettare un sistema di dissipazione del calore per mantenere una temperatura di funzionamento adeguata.
10. Simulazione e simulazione: utilizzare strumenti di simulazione e simulazione come Matlab, Simulink, ecc. per verificare la razionalità dei parametri di progettazione e ottimizzare il progetto.
11.Fabbricazione e collaudo: Produrre prototipi di motori basati sui parametri di progettazione, condurre collaudo effettivo e apportare i necessari aggiustamenti e ottimizzazioni.
Va notato che la progettazione e il calcolo dei parametri di un motore a bobina vocale oscillante è un processo complesso che richiede una combinazione di conoscenze in più campi come l'ingegneria motoria,elettromagneticaPer applicazioni complesse, può essere necessario utilizzare software di simulazione elettromagnetica professionale e strumenti di progettazione del sistema di controllo per assistere nella progettazione e ottimizzazione.

Applicazioni:

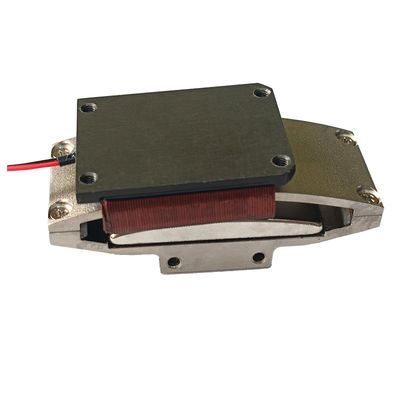

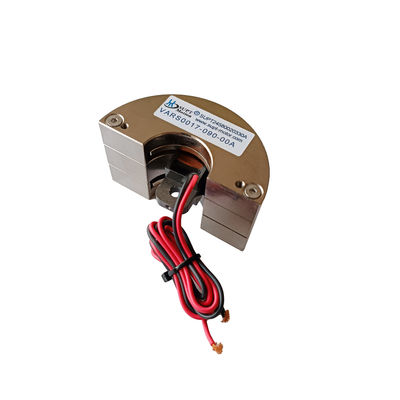

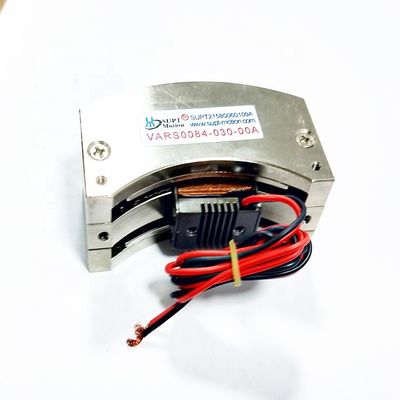

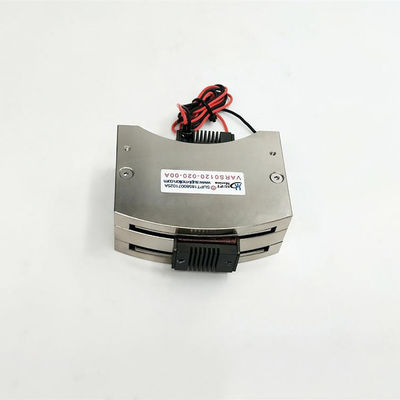

La serie di motori a bobina vocale oscillante SUPT adotta la tecnologia dei prodotti della serie rettangolare, piegando i prodotti della serie rettangolare per formare un certo sistema di posizionamento angolare prioritario.La coppia tipica è di 100 gradi e la coppia è di 50 N · mI prodotti di tipo swing sono tipicamente utilizzati nella tecnologia laser nel localizzatore di specchi, nel freno di valvola di tipo swing, nel sistema di posizionamento di tipo swing e nel controllore di volo, ecc. , si riferisce all'industria dei semiconduttori, all'automazione e all'industria aeronautica.a motore lineare a rotazione a alta velocitàIl controllo del motore lineare a bobina vocale è semplice e affidabile, senza dispositivo di commutazione, lunga durata.
