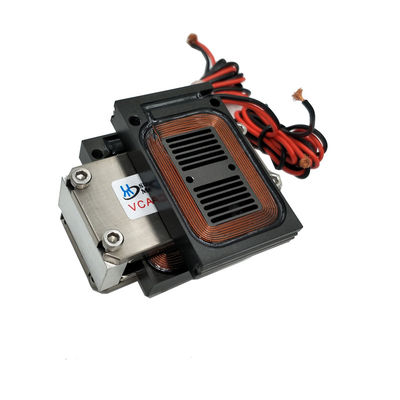

Attuatore a bobina vocale semplice Motori lineari miniati piatti per l'industria delle micro-macchine utensili
| Luogo di origine | Jiangsu, Cina |
|---|---|
| Marca | SUPT |
| Certificazione | ce,ISO9001,CCC |
| Numero di modello | VCAP0020-0160-00A |
| Quantità di ordine minimo | 2 pezzi |
| Prezzo | $120.00/pieces >=2 pieces |
| Imballaggi particolari | in cartone e come motore di bobina di voce requirements<br>linear del cliente |
| Tempi di consegna | 1-5 la spedizione dei giorni dei prodotti 5-7, prova in serie i 3-5 giorni, per essere negoziata |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 8000 pezzo/pezzi per Motore di bobina di voce lineare di mese |
Contattimi gratis campioni e buoni.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Garanzia | 3 mesi-1 anno | Utilizzatori | BARCA, automobile, bicicletta elettrica, elettrodomestico, UAV, 3D stampa, microscopio, robot, venti |
|---|---|---|---|
| Tipo | Micromotore | Torsione | Richieste |
| Edilizia | Magnete permanente | Commutazione | Spazzola |
| Proteggere la caratteristica | Completamente chiuso | Velocità (rpm) | Velocità variabile |
| Corrente continua ((A) | 4.6A | Efficienza | IE 1 |
| Nome del prodotto | motore di bobina di voce lineare | Tensione nominale | 4.4V |
| Forza massima | 20N | Forza continua | 5.3N |
| Port | Porto di Shanghai | ||
| Evidenziare | Attuatore a bobina vocale lineare di struttura semplice,Attuatore a bobina vocale lineare piatto 4.6A,Motore micro-lineare di tipo piatto 4.6A |
||
Descrizione di prodotto
Struttura semplice motore a bobina vocale Micro motore motore a bobina vocale lineare di tipo piatto
Descrizione del prodotto
Il motore a bobina vocale piatta (VCM) utilizza il principio dell'interazione elettromagnetica per produrre un movimento lineare.Quando la corrente scorre attraverso la bobina, interagisce con il campo magnetico, creando una forza di Lorentz che spinge la bobina lungo un percorso lineare.garantire un'elevata precisione e reattività.
La serie piatta è ideale per la produzione di movimenti X-Y a corto raggio e il suo mercato è principalmente rivolto alle industrie dei semiconduttori e delle micro macchine utensili.parliamo dei modi in cui i motori a bobina vocale piatta possono essere utilizzati nel micro-industria di lavorazione:
1. Micromaterializzazione di precisione: il controllo preciso del movimento e la reattività del VCM lo rendono ideale per applicazioni di micromaterializzazione.con una lunghezza massima non superiore a 50 mm,, che consente processi di microtrattamento complessi e precisi.
2Ottica e microlitografia: nella fabbricazione di processi di micro-ottica e microlitografia, la VCM aiuta a posizionare lenti, maschere o altri elementi ottici con estrema precisione.Questo è fondamentale per produrre microstrutture accurate.
3. Produzione di MEMS: per la produzione di sistemi micro-elettro-meccanici (MEMS), la VCM aiuta a spostare con precisione i componenti MEMS durante il processo di produzione,garantire l'assemblaggio accurato di micro-dispositivi complessi.
4. Micro-elettro-discharge machining e micro-milling: nelle applicazioni di micro-elettro-discharge machining (EDM) e micro-milling,VCM controllano il movimento degli elettrodi o degli utensili di rettifica per consentire la rimozione precisa del materiale dalle caratteristiche in miniatura.
5. Manipolazione delle sonde: nei compiti di micromanipolazione, come la manipolazione di campioni di precisione o di microcomponenti,il VCM controlla il movimento della sonda per garantire il minimizzamento dei danni e il posizionamento preciso.
6. Microassemblaggio: il VCM può essere utilizzato nei processi di microassemblaggio per individuare e allineare i microcomponenti nella costruzione di micro dispositivi, garantendo una corretta connessione e funzionalità.
7. Contouring superficiale: la VCM può aiutare a posizionare con precisione un profiliere o uno strumento di misurazione superficiale per caratterizzare superfici in miniatura con elevata precisione.
8Microdispensazione e stampa: in microfluidica e microfabbricazione,il VCM può essere utilizzato per controllare la distribuzione o la stampa di quantità minute di fluidi o materiali su superfici microstrutturate.
Applicazione:
Il motore a bobina vocale piatta ha una bobina del rotore leggera, un breve tempo di risposta e un'alta frequenza.Il colpo 1mm-20mm spinta di picco 1N-300N è spesso usato per fare piattaforma di movimento asse x-y. ampiamente utilizzato nel settore dei semiconduttori, delle micro-macchine utensili.La serie di motori a bobina a voce piatta ha una corsa più breve rispetto alla serie rettangolare allo stesso volume, ma ha il vantaggio di una superficie di bassa altezza. spinta fino a 500N, corsa fino a 15 mm. La serie piatta è un prodotto ideale per la produzione di movimento X-Y a corsa corta,e il suo mercato è principalmente orientato verso le industrie dei semiconduttori e delle micro macchine utensili.
La serie VCAP di motore a bobina vocale di tipo piatto
|
Prodotto
|
Forza massima
(N)
|
Continuo
Forza
(N)
|
Colpo totale
(mm)
|
Max.
Voltaggio
(V)
|
Campi elettromagnetici posteriori
Costante
(V/m/S)
|
Peso della bobina
(g)
|
Lunghezza ((mm)
|
Larghezza
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|

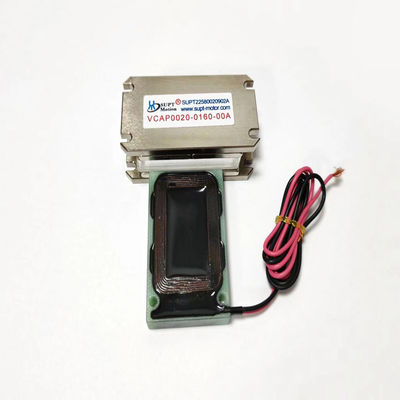

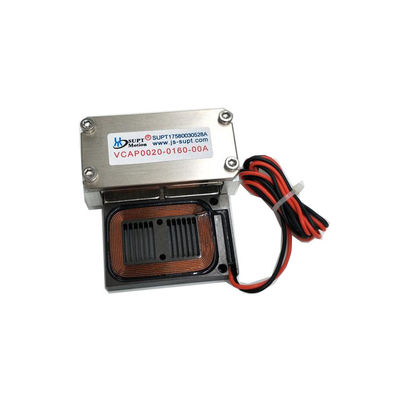

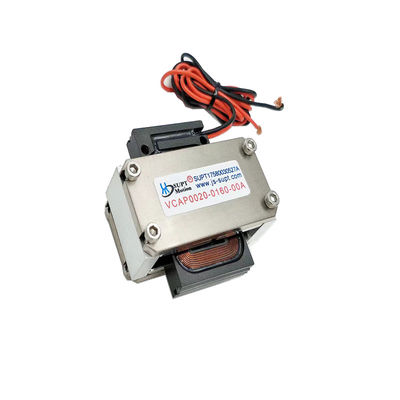

VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|
VCAP0030-0200-00A
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|
Immagini dettagliate
Certificazioni
La nostra azienda
Suzhou Unite Precision Technology Co, Ltd. (SUPT Motion) è una società di ingegneria e produzione dedicata alla fornitura di motori lineari e piattaforme di motori lineari per l'attuatore di bobine vocali,SUPT Motion fornirà sia un prodotto di distribuzione standard che soluzioni OEM personalizzate per medium e volume elevatoIl prodotto primario è un attuatore lineare e rotativo basato su una bobina vocale e un motore lineare di tipo magneto permanente senza spazzole.
La società ha una forte capacità di ricerca e sviluppo e un perfetto sistema di servizio post-vendita.SUPT Motion è in grado di secondo i requisiti specifici del cliente progettare e produrre motore a bobina vocale motore lineare e tutti i tipi di piattaforma di movimento lineareCon molti anni di esperienza, il nostro staff internazionale di ingegneri e produttori è in grado di fornire la tecnologia più avanzata e il prodotto di migliore qualità per l'Asia, il Nord America,L'Europa e il mondo diversi settori di motori a bobina vocale e motori lineari clienti e rivenditori.
La società è in grado di fornire una soluzione conveniente per voi grande esigenza di produzione OEM per voi essendo basato nei centri di produzione di Suzhou,Continueremo a migliorare la tecnologia, a cercare la perfezione nella qualità..Aderendo al principio di SUPT Motion Hight qualità è la nostra ricerca, la soddisfazione del cliente è il nostro impegno.Con il nostro rigoroso dipartimento di qualità e dipartimento di produzione assicurare che i nostri prodotti di alta qualità e a basso costo motore più conveniente per servire i clienti rendere ha una forte competitività.
Domande frequenti
1- Lei è un produttore?
RE: Sì, siamo fabbrica e 100% produttore.
2- Come posso avere un preventivo?
Re:Fornire i requisiti dettagliati del prodotto, quali la specifica, la quantità, le indicazioni di imballaggio, ecc.
3- Per quanto posso averli?
Normalmente, i campioni richiedono 7-10 giorni lavorativi.
La produzione di massa richiede 12-18 giorni lavorativi.
Dipende dalla quantità.
4- Puoi produrre secondo i campioni?
Re:Sì, possiamo produrre per i vostri campioni o disegni tecnici.
5- Quali sono i vostri termini di pagamento?
Re:T/T 50% come deposito,e il 50% verrà pagato prima della spedizione. Vi mostreremo le foto del prodotto e dei pacchetti prima di pagare il saldo.
6- Quali sono i termini di consegna?
EXW, FOB.
Il nostro servizio
Servizio:
A. Indicatori tecnici e specifiche possono essere personalizzati.
B. campione gratuito, spedizione a pagamento.C. Servizio post vendita soddisfacente.
D. MOQ flessibile.
Perché scegliere noi:
A.100% fabbricante.
B. Ricca esperienza di produzione.
C. Macchina avanzata.
D.Sistema di controllo della qualità rigoroso.
|
Porto di carico
|
Porto di Shanghai, Cina.
|
|
Termine di scambio
|
FOB
|
|
Spedizione
|
LCL o FCL via mare,via aerea o via espressa DHL,UPS.
|
|
Termine di pagamento
|
T/T, Western Union, E-checking, Trade Assurance e paypal sono accettati.
|
|
Tempo di consegna
|
7-10 giorni lavorativi dopo il pagamento e come richieste del cliente.
|
