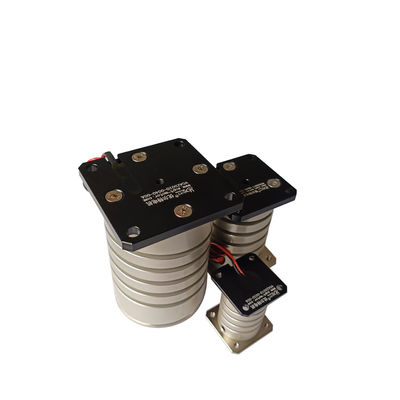

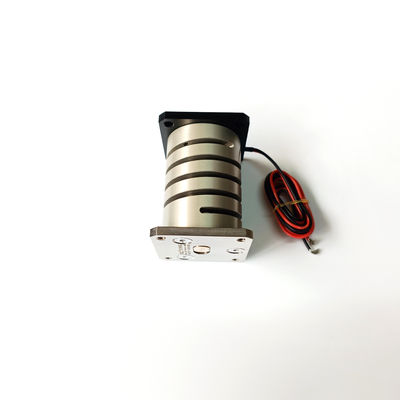

Motore a bobina vocale a disco vibratore flessibile ad alta precisione per sistema di alimentazione
| Luogo di origine | porcellana, Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificazione | ISO9001 |
| Numero di modello | VCAZ0020-0040-00A |
| Quantità di ordine minimo | 1pc |
| Prezzo | $149 |
| Imballaggi particolari | Imballaggio personalizzato ecc. |
| Tempi di consegna | Consegna generale 5-7 giorni, veloce 3-5 giorni, in blocco da negoziare |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Da negoziare |
Contattimi gratis campioni e buoni.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| La vita | Lunga vita | Voltaggio nominale | 25.6 |
|---|---|---|---|
| Modello | VCAZ0020-0040-00A | Forza massima | 20.5N |
| Tipo di motore | Motori a vibrazione | Corrente | 0.03A-0.5A |
| Tipo di prodotto | Motore a bobina vocale a vibrazione flessibile | Peso dell'attuatore (g) | 69 |
| Uso | BARCA, automobile, bicicletta elettrica, 3D stampa, microscopio, robot, ventilatori medici, progetto | Garanzia | 3 mesi-1 anno |
| Forza continua (N) | 8,9 | ||
| Evidenziare | Motore a bobina vocale a disco vibratore flessibile,Motori a vibrazione ad alta precisione,Motori a vibrazione del sistema di alimentazione |
||
Descrizione di prodotto
Descrizione del prodotto:
Il motore a bobina vocale a disco vibrante flessibile si basa sul principio elettromagnetico ed è costituito da un magnete permanente, una bobina e un piatto flessibile.Quando una corrente elettrica passa attraverso la bobina, genera una forza di Lorentz nel campo magnetico, che spinge il piatto flessibile a produrre movimento.
La caratteristica unica di questo motore è la progettazione del disco flessibile, che a differenza delle tradizionali strutture rigide, è in grado di adattarsi meglio alle complesse condizioni di lavoro durante il movimento.riduzione delle vibrazioni e del rumore, migliorando la stabilità e l'affidabilità del motore.
Il meccanismo di caricamento flessibile del motore a bobina vocale risolve il problema di caricamento che non può essere risolto dalla piastra di vibrazione tradizionale.
Il motore a bobina vocale vibrante flessibile è lavorato con materiali ad alta resistenza e buona stabilità.
Motore a bobina vocale a vibrazione flessibile, breve tempo di risposta, alta frequenza di vibrazione, consistenza e stabilità.
La piastra di vibrazione flessibile del motore a bobina vocale, utilizzando una tecnologia speciale di controllo dell'azionamento, può realizzare il movimento avanti e indietro delle parti, il rovesciamento, la dispersione e la polimerizzazione.
Il meccanismo di caricamento flessibile del motore a bobina vocale integra una sorgente luminosa di retroilluminazione regolabile, che può completare l'alimentazione da vibrazioni, il controllo automatico del sistema di visione,e controllo automatico del sistema di raccolta individuale della macchina.
Caratteristiche:
| Costante di avvolgimento | VALORE |
| Resistenza a corrente continua | 9.5 |
| Tensione @ Fp | 14.8 |
| Corrente @ Fp | 1.6 |
| Induttanza | 0.37 |
| Forza massima | 4.2 |
| Con forza | 2.2 |
| Costante dell'attuatore | 0.87 |
| Potenza @ Fp | 24 |
| Corso totale | 1.5 |
| Temperatura massima di avvolgimento | 150 |
| Peso dell'attuatore | 69 |
Parametri del prodotto:
| Parametri della bobina | Tolleranza | Il simbolo | Valore | Unità |
| DCR | ± 10% | R | 9.5 | Ω |
| Tensione di picco | valore standard | Vp | 14.8 | V. |
| Corrente massima | valore standard | Ip | 1.6 | A |
| Costante di forza | ± 7,5% | KF | 2.7 | N/A |
| Costante di campo elettromagnetico retrogrado | valore standard | KD | 2.7 | V/M/Sec |
| Induttanza | ± 30% | L | 0.37 | mH |
| Parametri dell'attuatore | Il simbolo | Valore | Unità | |
| Forza massima | Fp | 4.2 | N | |
| Forza di fermo continua | Fc | 2.2 | N | |
| Costante dell'attuatore | Ca. | 0.87 | N/W | |
| Costante di tempo elettrico | Te | 0.04 | millisecondi | |
| Pmax | Pp | 24 | W | |
| Ictus | S | 1.5 | mm | |
| Disponibilità di ciascun lato della bobina | CL | 0.8 | mm | |
| Resistenza termica | Altri | 20 | °C/W | |
| Temperatura massima consentita | Tmax | 150 | °C | |
| Peso della bobina | WTc | 13 | g | |
| Peso di acciaio magnete | WTE | 56 | g | |
| Peso dell'attuatore | WTa | 69 | g | |
Applicazione:
| Applicazione principale di un motore a bobina vocale: |
| 1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica. |
|
2- Funzionamento delle valvole sul campo:Tipi di valvole di misurazione, sistemi di prova di pressione, chimica delle valvole pneumatiche sistema di iniezione. |
| 3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione. |
| 4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione. |
| 5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di analisi. |
| 6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota. |
| 7.Campo d'uso commerciale: pompa di raffreddamento per computer con fotocamera in miniatura sistema di messa a fuoco. |
| 8Industria dell'automazione: attrezzature laser,Dispensatore, apparecchiature di prova, macchine tessili. |
