Motore a bobina vocale micro rotante ad alta precisione per specchi Disegno a basso rumore
| Luogo di origine | porcellana, Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificazione | ISO9001 |
| Numero di modello | Serie di VARS |
| Quantità di ordine minimo | 2 PCS |
| Prezzo | $177 |
| Imballaggi particolari | Imballaggio personalizzato ecc. |
| Tempi di consegna | 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare |
| Termini di pagamento | T/T |
| Capacità di alimentazione | da negoziare |
Contattimi gratis campioni e buoni.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Protect Feature | Totally Enclosed | Product Model | VARS0706-014-00A |
|---|---|---|---|
| Peak Torque | 7.1N.m | Motion Type | Rotary |
| Continous Torque | 2.1N-m | Actuation Method | Voice Coil Motor |
| Housing Material | Aluminum | Commutation | Brush |
| Max Voltage | 52.4V | Type | Micro Motor |
| Total Stroke degrees | 14mm |
Descrizione di prodotto
Descrizione del prodotto:
Gli attuatori rotanti utilizzano un attuatore lineare rettangolare e la tecnologia del calore di piegatura per fornire un'alta risoluzione per formare un sistema di posizionamento angolare preferito.Gli attuatori rotanti sono comunemente utilizzati come attuatori di posizione specchio per la tecnologia laserI mercati degli attuatori rotativi comprendono le industrie dei semiconduttori, dell'automotive, dell'industria e dell'aerospazio.
Gli scenari di applicazione per i motori a bobina vocale rotativa negli specchi sono i seguenti:
In sistemi compositi di tracciamento dell'asse, gli specchi a motore a bobina vocale rotante agiscono come specchi ad inclinazione rapida (FSM) per compensare gli spostamenti del percorso ottico causati dalle vibrazioni del vettore o dal movimento del bersaglio,miglioramento della precisione del tracciamento in scenari quali la comunicazione laser e il targeting delle armi.
Rotary voice coil motors are used in astronomical telescopes or laser launching systems to compensate for beam aberrations caused by atmospheric turbulence or mechanical deformation by adjusting the mirror angle in real time, ripristinando la qualità dell'immagine o la direzionalità del fascio.
In industrie come il taglio laser e la litografia, la rapida deviazione degli specchi è controllata per la scansione del fascio, la correzione della posizione di messa a fuoco o la generazione di modelli.
Caratteristiche:
Motore a bobina vocale di tipo rotativo Peso leggero della bobina in movimento, breve tempo di risposta, alta frequenza.
Angolo di oscillazione 1-100 gradi.
Torsione 1-50N.m.
Progettazione modulare, personalizzabile.
Parametri del prodotto:
| Modello di prodotto | Torsione massima (N-m) |
Torsione continua a 25°C ((N-m) |
Colpo totale gradi (mm) |
tensione massima (V) |
Costante di campo elettromagnetico retrogrado (V/m/s) |
Peso della bobina (g) | Distanze (mm) |
Larghezza (mm) |
Altezza (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |

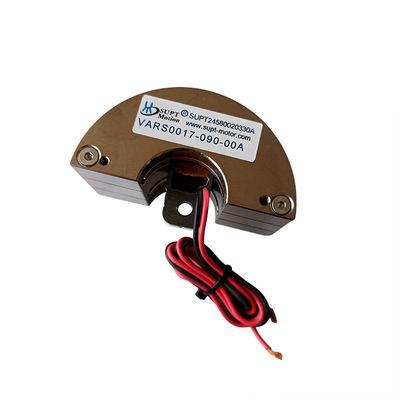

| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |

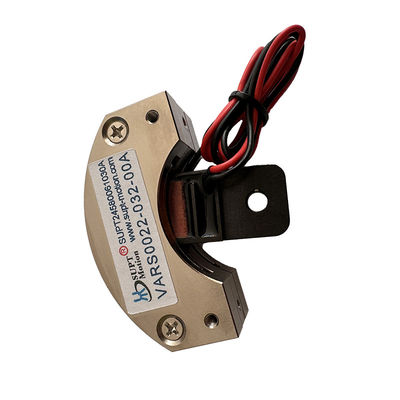

| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢ 240 | 78 |
Applicazioni:
Applicazioni principali dei motori a bobina vocale rotativa:
1Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.
2Funzionamento delle valvole di campo: valvole di misurazione di tipo, sistemi di prova di pressione, valvole pneumatiche, sistemi di iniezione chimica.
3Tecnologia aerospaziale: sistemi di controllo del volo, sistemi di feedback dei piloti.
4- Settore commerciale: pompe di raffreddamento computerizzate, sistemi di messa a fuoco automatica con microcamere.
5Industria dell'automazione: apparecchiature laser, distributori, apparecchiature di prova, macchine tessili.
