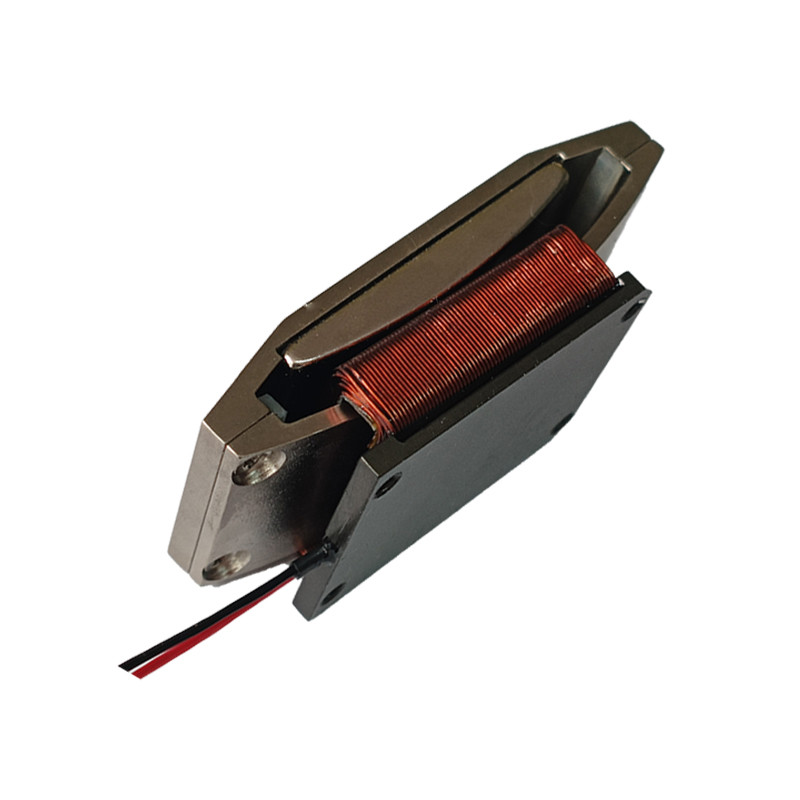

Motore a bobina vocale rotante ad alta precisione a 90 gradi per sistemi di scansione
| Luogo di origine | porcellana, Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificazione | ISO9001 |
| Numero di modello | Serie di VARS |
| Quantità di ordine minimo | 2 PCS |
| Prezzo | $149 |
| Imballaggi particolari | Imballaggi personalizzati, ecc. |
| Tempi di consegna | 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Da negoziare |
Contattimi gratis campioni e buoni.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Warranty | 3months-1year | Model Number | VARS0017-090-00A |
|---|---|---|---|
| Speed | Variable Speed | Max Travel(mm) | 90° |
| Continous Torque | 0.1N-m | Max Voltage | 11.1V |
| Peak Thrust | 0.17N-m | Size | 70*41.5*39mm |
| Motion Type | Rotary motor | Weight(g) | 17.8 |
| Protect Feature | Totally Enclosed |
Descrizione di prodotto
Descrizione del prodotto:
Il motore a bobina rotativa è un tipo di dispositivo di azionamento che utilizza il principio di induzione elettromagnetica per convertire l'energia elettrica direttamente in spostamento lineare o angolare,che è ampiamente utilizzato in vari campi di controllo del posizionamento ad alta precisione.
nei sistemi di scansione, che comprendono scanner laser, imaging ottico, scansione di codici a barre, microscopi di scansione, ecc.; i motori a bobina vocale rotativa sono solitamente utilizzati per azionare lenti riflettenti o prismi,in modo che il raggio laser venga scansionato in modo rapido e preciso secondo un percorso impostato.
Ad esempio, nei lettori di LIDAR e codici a barre, il motore rotativo della bobina vocale spinge la lente a oscillare ad un piccolo angolo ad alta velocità per realizzare la scansione nella direzione X-Y.
Nelle apparecchiature di imaging medica come la tomografia a coerenza ottica, i motori a bobina vocale rotativa possono essere utilizzati per spostare rapidamente i componenti ottici per l'imaging multi-strato e multi-angolo.
In microscopi di scansione, i motori rotanti a bobina vocale sono utilizzati per controllare la posizione della testa della sonda o dello stadio di campionamento,realizzare un'acquisizione rapida di immagini o segnali e migliorare la velocità e la risoluzione delle immagini.
Nelle apparecchiature di stampa e di scansione, la VCM viene utilizzata per spostare la testa di scansione o regolare la messa a fuoco dell'obiettivo per una scansione accurata e ad alta velocità di immagini o documenti.
Caratteristiche:
Le sub-coil motorizzate sono leggere, hanno un breve tempo di risposta, alta frequenza e un posizionamento molto preciso.
Angolo di oscillazione: 1-100 gradi
Torsione: 1-50N.m.
Ampiamente utilizzato nella scansione ottica, posizionamento, messa a fuoco, ecc., il campo di controllo di precisione dello specchio rapido.
Progettazione modulare, personalizzabile.
Motore rotativo:
1.Stroke:Stroke effettivo, utilizzato per calcolare il valore totale della forza di trazione.
2Direzione del movimento:installazione orizzontale o verticale di 90 gradi.
3Tipo di movimento: movimento punto-punto, reciprocazione regolare (es. scansione).
4Profil velocità:profil velocità trapezoidale;profil velocità triangolare;profil velocità sinusoidale.
Parametri del prodotto:
| Modello di prodotto | Torsione massima (N-m) |
Torsione continua a 25°C ((N-m) |
Colpo totale (grado) |
tensione massima (V) |
Costante di campo elettromagnetico retrogrado (V/m/s) |
Peso della bobina (g) | Distanze (mm) |
Larghezza (mm) |
Altezza (mm) |

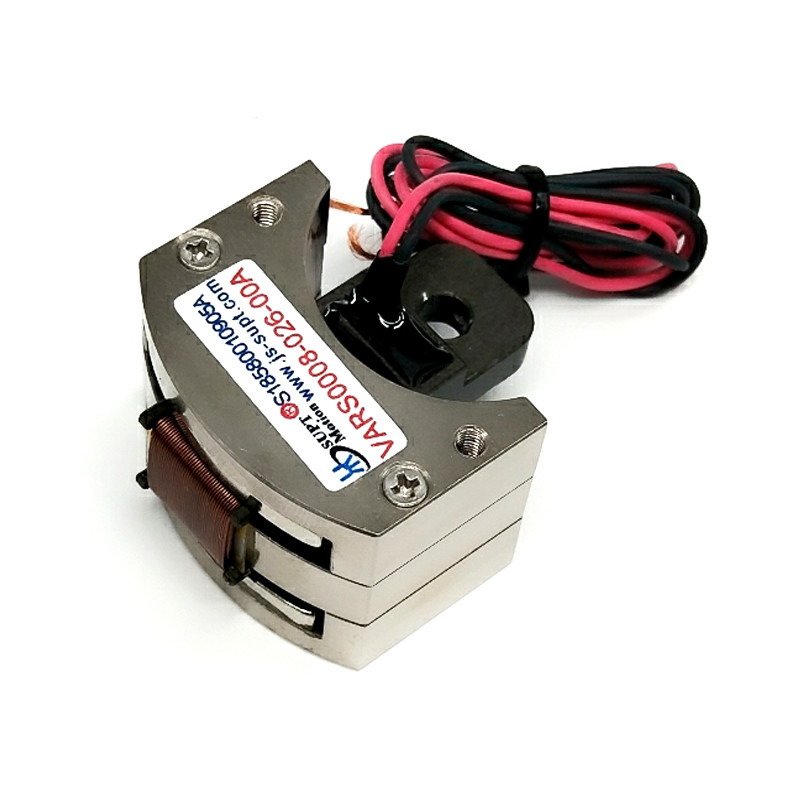

| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |

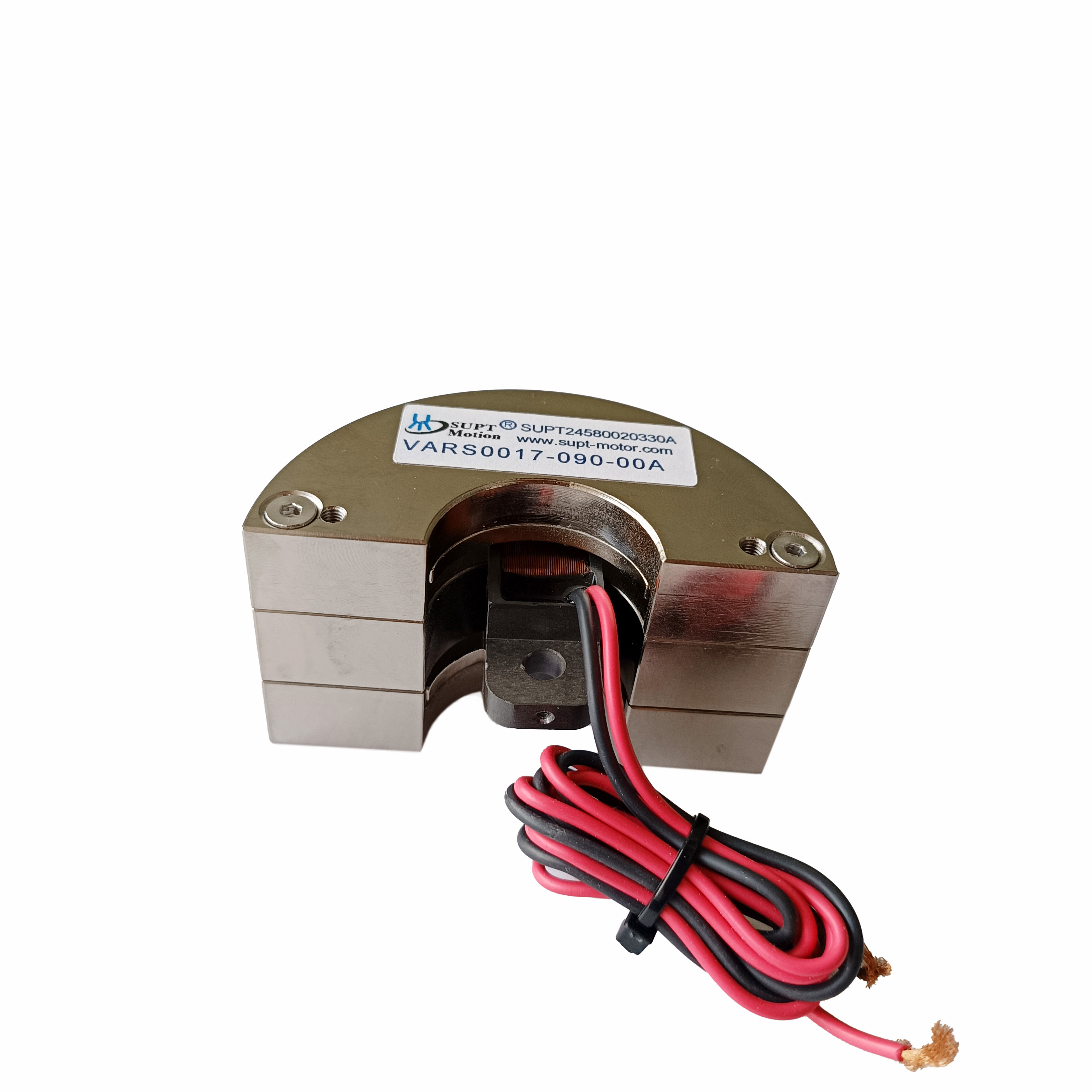

| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ¥169.6 | ¥169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Applicazioni:
Applicazioni principali dei motori a bobina vocale rotativa:
1Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.
2Industria micro-meccanica: sistemi di alimentazione, micro-perforazione, stampaggio di precisione.
3Tecnologia aeronautica: sistemi di controllo del volo, sistemi di feedback dei piloti.
4- Settore commerciale: pompe di raffreddamento computerizzate, sistemi di messa a fuoco automatica per telecamere in miniatura.
5Industria dell'automazione: apparecchiature laser, distributori, apparecchiature di prova, macchine tessili.
