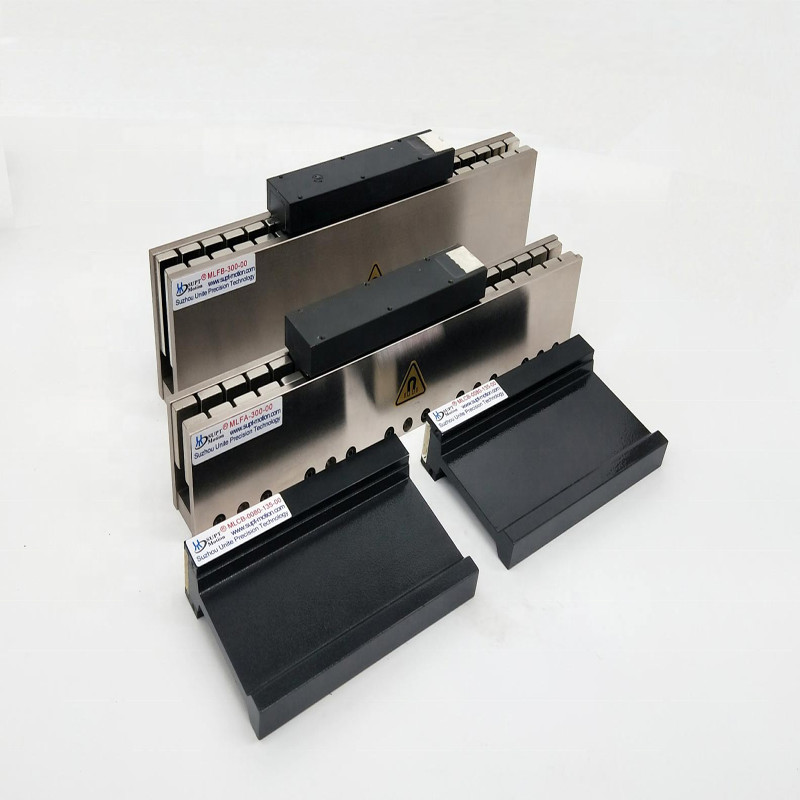

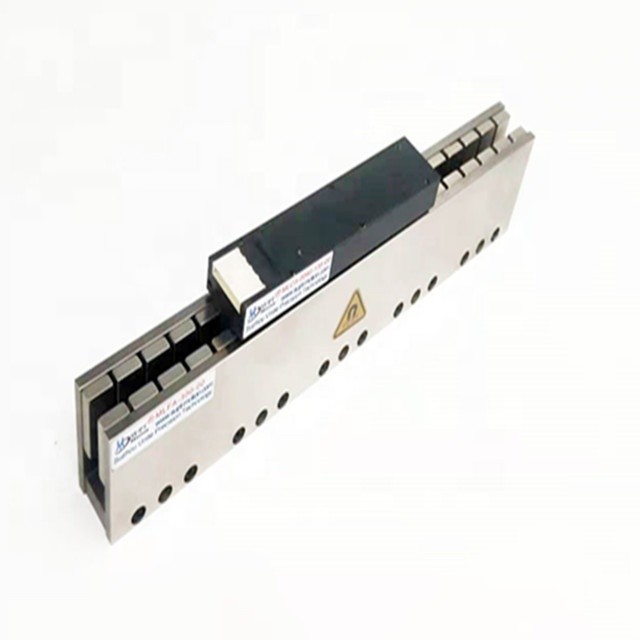

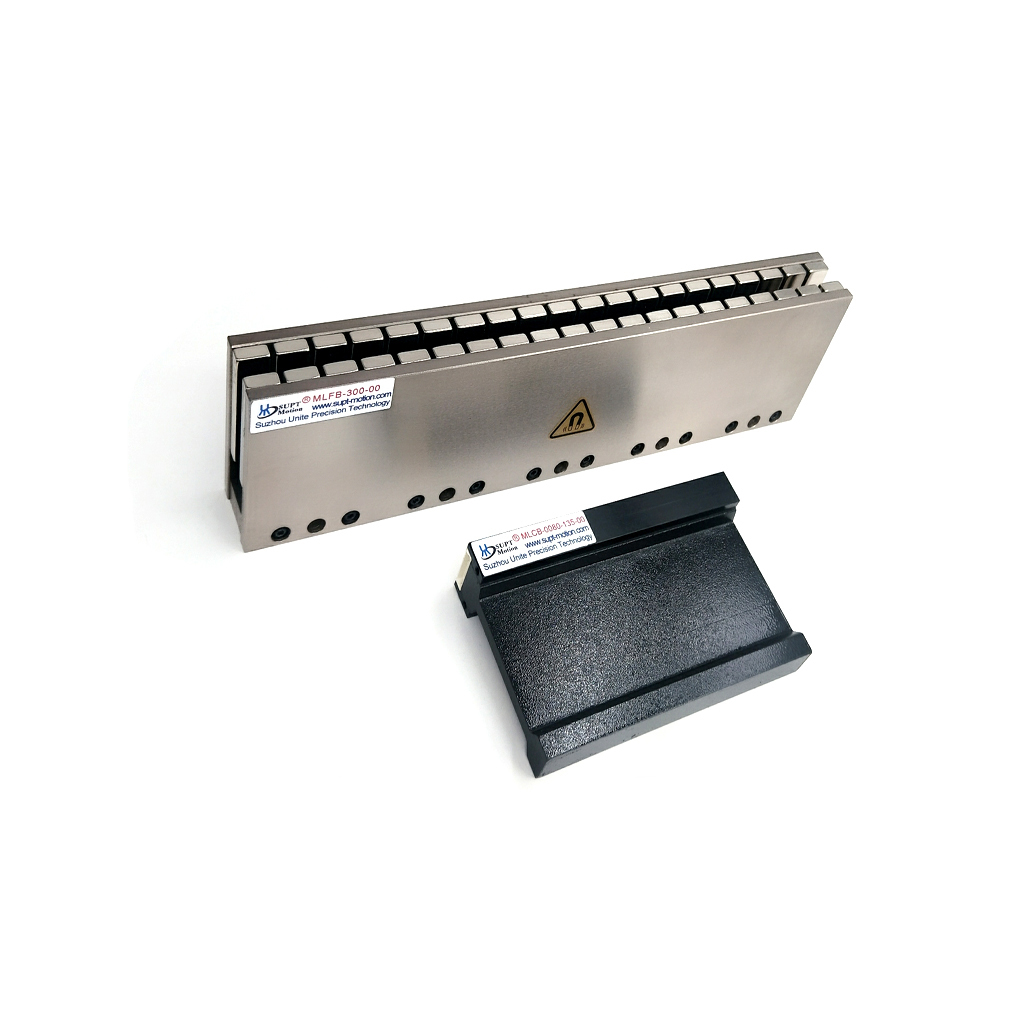

Motore lineare miniaturizzato ad alta frequenza e ultrasottile per il controllo di wafer
| Luogo di origine | Jiangsu, Cina |
|---|---|
| Marca | SUPT |
| Certificazione | 3C, CE, ISO9001 |
| Numero di modello | Una serie |
| Quantità di ordine minimo | ≥ 1 |
| Prezzo | $150.00/pieces >=1 pieces |
| Imballaggi particolari | in cartone e secondo le esigenze del cliente<br/>piccolo motore lineare |
| Tempi di consegna | 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare |
| Termini di pagamento | T/T |
| Capacità di alimentazione | da negoziare |
Contattimi gratis campioni e buoni.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Garanzia | 3 mesi-1 anno | Utilizzo | BARCA, automobile, bicicletta elettrica, UAV, robot, ventilatore medico, microscopio, endoscopio, ot |
|---|---|---|---|
| Tipo | Micromotore | Coppia | Richieste |
| Costruzione | Magnete permanente | Proteggi la funzione | Totalmente chiuso |
| Speed (RPM) | Ad alta velocità | Corrente continua (A) | Attuale |
| Efficienza | IE 1 | Nome del prodotto | Azionatore lineare |
| Applicazione | Prodotto automatico | Tipo di motore | Motore permanente |
| Parole chiave | Piccolo motore lineare | Nome | Un motore di serie |
| Tensione nominale | 1.2-12V | Misurare | 30 mm |
| Colore | Argento | Articolo | Mini Electric Motors |
| Imballaggio | in Cartone | Porta | Shanghai Port |
| Evidenziare | Servomotore lineare ad alta frequenza,Motore ultrasottile per il controllo di wafer,Motore lineare miniaturizzato per wafer |
||
Descrizione di prodotto
Descrizione del prodotto:
L'armatura del motore lineare è costituita esclusivamente da bobine senza magneti, eliminando l'attrazione magnetica tra parti mobili e fisse.garantire un funzionamento regolareLa sua costruzione leggera consente prestazioni ad alta velocità e ad alta accelerazione.Il colpo può essere esteso arbitrariamente, funzionante in silenzio e senza manutenzione, è dotato di resine epossidiche importate riempite a vuoto ad alta temperatura e pressione, insieme a cavi di alimentazione altamente flessibili.Ampiamente utilizzati nelle apparecchiature di produzione di semiconduttori, apparecchiature di prova di precisione per l'industria dei display a schermo piatto, macchine di taglio/marcatura laser e sistemi di ispezione della visione artificiale.
La tecnologia del motore lineare è il motore principale che promuove le attrezzature di produzione di semiconduttori, servendo come azionamento diretto essenziale per ottenere un posizionamento preciso dei wafer e un movimento ad alta velocità.
Sfruttando le sue elevate caratteristiche di precisione, velocità, accelerazione e movimento liscio, il motore lineare consente un'estrazione precisa dei wafer dalle cassette all'interno dei sistemi di trasferimento dei wafer,posizionamento ad alta precisione su stazioni di elaborazione, e il rapido ritorno dei wafer alle cassette di post-elaborazione.
All'interno delle piattaforme di posizionamento di precisione, i motori lineari supportano e posizionano con precisione i wafer.Per completare l'esposizione, i portatori di wafer devono eseguire movimenti di scansione a livello nanometrico all'interno del piano XY- nei microscopi e nelle apparecchiature di rilevamento dei difetti, i wafer devono anche essere spostati con precisione sotto le sonde di ispezione.
Parametri del prodotto:
| Parametri di prestazione del motore lineare | |||||||
| Serie A - MLCA (Dynamic) MLFA (Stator) | |||||||
| Modello/Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | ||||
| Forza di picco ((Fp) | N | 60 | 120 | 240 | |||
| Corrente di picco | Amperi | 4.8 | 4.2 | 4.2 | |||
| Forza continua ((Fc) | N | 20 | 40 | 80 | |||
| Corrente continua | Amperi | 1.6 | 1.4 | 1.4 | |||
| Costanti dell'attuatore (conversione del motore CC/3p) (Ka) | N/W | 5.65 | 7.9 | 11.2 | |||
| Spinta costante (L-L) (Kf) | N/Amperi | 15.3 | 30.4 | 60.3 | |||
| Costante di campo elettromagnetico retrogrado (L-L) (Kb) | V/m/sec | 8.8 | 17.6 | 34.8 | |||
| Costante elettrica (Te) | ms | 0.3 | 0.3 | 0.3 | |||
| Resistenza (L-L) (R) | @25°CΩ | 4.8 | 9.4 | 19.2 | |||
| Induttanza (L-L) | - Oh, no. | 1.51 | 3 | 6 | |||
| Coefficiente di trasferimento di calore ((Rth) | °C/W | *3.9 | *1.9 | **1.3 | |||
| Temperatura massima della bobina ((Tmax) | °C | 120 | 120 | 120 | |||
| Il campo magnetico (magnetic pole pitch) | mm | 30 | 30 | 30 | |||
| Peso del motore | Kg | 0.24 | 0.42 | 0.82 | |||
Immagini dettagliate
Certificazioni
La nostra azienda
Suzhou Unite Precision Technology Co, Ltd. (SUPT Motion) è una società di ingegneria e produzione dedicata alla fornitura di motori lineari e piattaforme di motori lineari per l'attuatore di bobine vocali,SUPT Motion fornirà sia un prodotto di distribuzione standard che soluzioni OEM personalizzate per medium e volume elevatoIl prodotto primario è un attuatore lineare e rotativo basato su una bobina vocale e un motore lineare di tipo magneto permanente senza spazzole.
La società ha una forte capacità di ricerca e sviluppo e un perfetto sistema di servizio post-vendita.SUPT Motion è in grado di secondo i requisiti specifici del cliente progettare e produrre motore a bobina vocale motore lineare e tutti i tipi di piattaforma di movimento lineareCon molti anni di esperienza, il nostro personale internazionale di ingegneria e produzione è in grado di fornire la tecnologia più avanzata e il prodotto di migliore qualità per l'Asia, il Nord America,L'Europa e il mondo diversi settori di motori a bobina vocale e motori lineari clienti e rivenditori.
La società è in grado di fornire una soluzione conveniente per voi grande esigenza di produzione OEM per voi essendo basato nei centri di produzione di Suzhou,Continueremo a migliorare la tecnologia, a cercare la perfezione nella qualità..Aderendo al principio di SUPT Motion Hight qualità è la nostra ricerca, la soddisfazione del cliente è il nostro impegno.Con il nostro rigoroso dipartimento di qualità e dipartimento di produzione assicurare che i nostri prodotti di alta qualità e a basso costo motore più conveniente per servire i clienti rendere ha una forte competitività.
Motori lineari rispetto ai tradizionali motori rotanti:
| Caratteristiche | Motore lineare | Metodi di trasmissione tradizionali (viti/cintura) | ||||
| Alta precisione | L'azionamento diretto senza componenti di trasmissione intermedi elimina l'errore di reazione e l'errore di reazione, consentendo una precisione di posizionamento a livello nanometrico. | Esistono reazioni, deformazioni elastiche e attrito, limitando la precisione tipicamente al livello del micrometro. | ||||
| Alta velocità e Accelerazione |
Raggiunge velocità di diversi metri al secondo e con un'accelerazione superiore a 10 G, aumento significativo dell'attrezzatura di trasmissione. |
Limitato dalla rotazione, dalla velocità e dall'inerzia della vite, con conseguente riduzione della velocità e dell'accelerazione. | ||||
| Alta levigatezza | Movimento liscio senza contatto trasmissione e minima Vibrazione critica per processi sensibili alle vibrazioni Come la litografia. |
Friczione di contatto all'interno della trasmissione La catena può generare vibrazioni e rumore. |
||||
| Alta pulizia | Funzionamento senza lubrificazione elimina il grasso o l'usura Le particelle, che soddisfano gli ultra- elevati requisiti di pulizia di produzione di semiconduttori. |
È necessaria una lubrificazione, che costituisce un rischio di contaminazione. |
||||
| Alta affidabilità e Long Service La vita |
Parti primarie e mobili (magnetiche) La linea di tracciato e la bobina) non hanno meccanica contatto, con conseguente usura minima e una vita prolungata. |
I punti di contatto meccanici multipli sono: soggetta a usura, che richiede un'usura regolare manutenzione. |
||||
| Compatibilità con il vuoto | E' progettato per il vuoto. modelli compatibili, rendendolo ideale per le apparecchiature di processo a vuoto. |
Posizione di lubrificazione e dissipazione del calore Le nuove tecnologie di ricerca e di sviluppo hanno un impatto significativo sull'ambiente. |
||||
