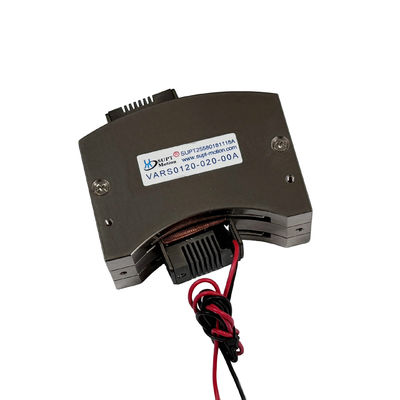

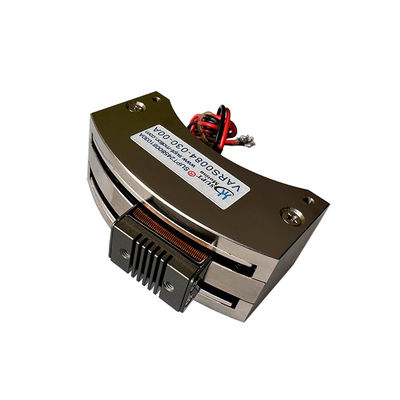

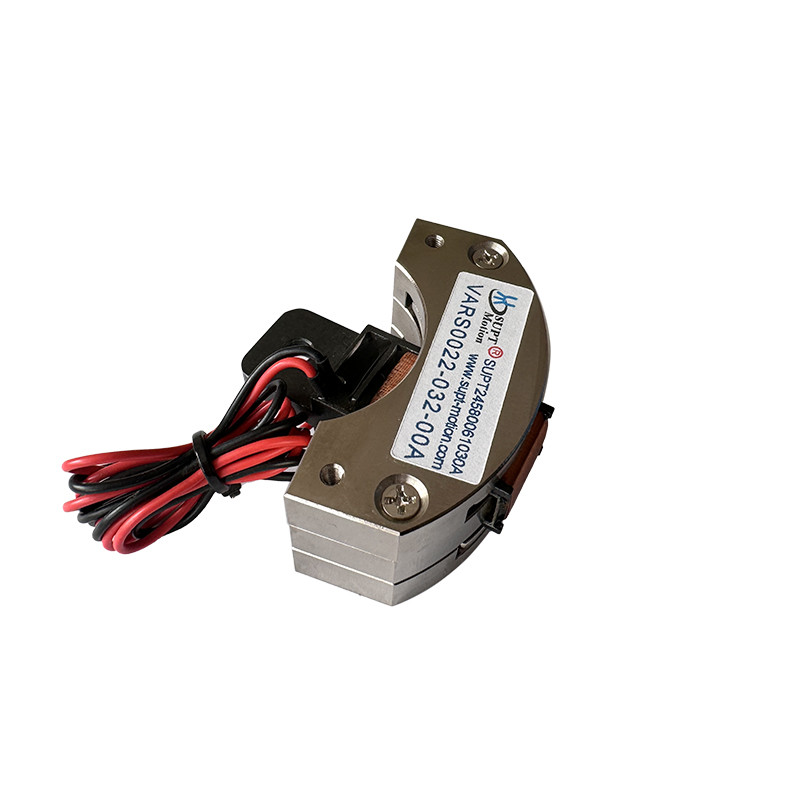

Motore a bobina vocale micro rotante ad alta precisione utilizzato per l'allineamento dei wafer

  • High Precision Micro Rotary Voice Coil Motor Used For Wafer Alignment
  • High Precision Micro Rotary Voice Coil Motor Used For Wafer Alignment
  • High Precision Micro Rotary Voice Coil Motor Used For Wafer Alignment
Luogo di origine porcellana, Suzhou
Marca SUPT MOTION
Certificazione ISO9001-2000
Numero di modello Serie di VARS
Quantità di ordine minimo 1 pz
Prezzo $120-$202
Imballaggi particolari Cartone che imballa ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare
Dettagli
Peso 21.5g Lunghezza 60 mm
Voltaggio 15.5V Modello del prodotto VARS0022-032-00A
Funzione di protezione Totalmente chiuso Costante EMF posteriore(LL)(Kb) 0.16
Lunghezza*Altezza (mm) 60*36 Viaggio massimo (millimetri) 32°
tipo Micromotore Velocità nominale 100 giri / min
Evidenziare

Motore a bobina vocale rotante ad alta precisione

,

motore a bobina vocale micro rotante

,

motore a bobina vocale per allineamento wafer
Puoi spuntare i prodotti di cui hai bisogno e comunicare con noi nella bacheca.
Modello Prezzo
VARS0022-0032-00B 105 dollari.
VARS0048-0030-00A 230 dollari.
VARS0706-0014-00A 115 dollari.
Lasciate un messaggio
Modello Prezzo
Descrizione di prodotto
Descrizione del prodotto:

In quanto componente di potenza ad azionamento diretto ad alta precisione, il motore a bobina vocale rotante svolge un ruolo chiave nella taratura dell'angolo del wafer durante il processo di allineamento e posizionamento del wafer,grazie ai suoi principali vantaggi di ±0.01° ripetibilità di rotazione, velocità di risposta a livello di millisecondi, funzionamento senza ingranaggi e bassa usura.le deviazioni angolari dei wafer influenzano direttamente la precisione dei processi successiviIl motore a bobina vocale rotante può guidare rapidamente lo stadio del wafer per eseguire regolazioni di rotazione a angolo sottile in base al feedback del sistema di posizionamento della visione,con un tempo di risposta inferiore a 10 ms, che garantisce l'allineamento preciso del wafer con la maschera litografica e il percorso di incisione.per il calcolo delle emissioni di carbonio,Inoltre, il suo design strutturale compatto consente l'integrazione in spazi di dispositivo limitati e si adatta ai requisiti di progettazione integrata della piattaforma di regolazione dei wafer.



Caratteristiche:

  • Nome del prodotto: motore a bobina vocale rotante,VCM a azionamento diretto rotante,motore a bobina vocale oscillante,motore a bobina vocale arc
  • Peso: 21,5 g
  • Numero di modello:VARS0022-032-00A
  • Nome: motore a bobina vocale rotante
  • Corrente: 32°

Parametri tecnici:

Parametri Dettagli
Tipo Motore a bobina vocale rotante (VCM rotante, attuatore a bobina vocale rotante)
Garanzia 1 anno
Ictus 32°
Torsione massima 0.22 N-m
Noise Basso
Distanze 60 mm
Velocità Altezza
Peso 21.5g
Voltaggio 15.5V



Modello di prodotto
Torsione massima
(N-m)		 Torsione continua
a 25°C ((N-m)		 Colpo totale
gradi
(diploma)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina (g) Distanze
(mm)		 Larghezza
(mm)		 Altezza
(mm)
VARS0008-026-00A 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
VARS0017-090-00A 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
VARS0022-032-00A 0.22 0.12 32 15.5 0.16 21.5 60 60 36
VARS0042-040-00A 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
VARS0077-020-00A 0.77 0.63 20 6.7 0.24 66 75 50 30
VARS0084-030-00A 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
VARS0120-020-00A 1.2 0.5 20 8.4 0.67 65 81 73.4 32
VARS0350-060-00A 3.5 1.6 60 26.3 0.4 350 ¥169.6 ¥169.6 63
VARS0706-014-00A 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
VARS4520-030-00A 45.2 19 30 71.5 4.3 1350 ¥240   78

Applicazioni:

Applicazione principale di un motore a bobina vocale:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.
2- Funzionamento delle valvole sul campo:Tipi di valvole di misurazione, sistemi di prova di pressione, chimica delle valvole pneumatiche
sistema di iniezione.
3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione.
4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione.
5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di prova.
6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7.Campo di utilizzo commerciale: sistema di messa a fuoco automatica con pompa di raffreddamento a computer.
8Industria dell'automazione: apparecchiature laser, distributori, apparecchiature di prova, macchine tessili.



Motore a bobina vocale micro rotante ad alta precisione utilizzato per l'allineamento dei wafer 0
