Motori a vibrazione ad alta velocità ad alta precisione per apparecchiature a semiconduttore
| Luogo di origine | Cina, Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificazione | ISO9001-2000 |
| Numero di modello | Serie di VCAZ |
| Quantità di ordine minimo | 3pcs |
| Prezzo | $124 |
| Imballaggi particolari | Imballaggio personalizzato ecc. |
| Tempi di consegna | 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Da negoziare |
Dettagli
| Tipo di motore | Motori a vibrazione | Forza di punta | 10N |
|---|---|---|---|
| Specifications di modello | VCZA0010-0020-00A | Certificazioni | ISO9001 |
| Corrente iniziale | 1,6 mA | Tensione nominale | 14,8 V |
| Ampiezza della vibrazione | 0,5 mm | Precisione di posizionamento | ± 1 μm |
| Colpo | 5-50 mm | Velocità massima | 2m/s |
Descrizione di prodotto
Descrizione del prodotto:

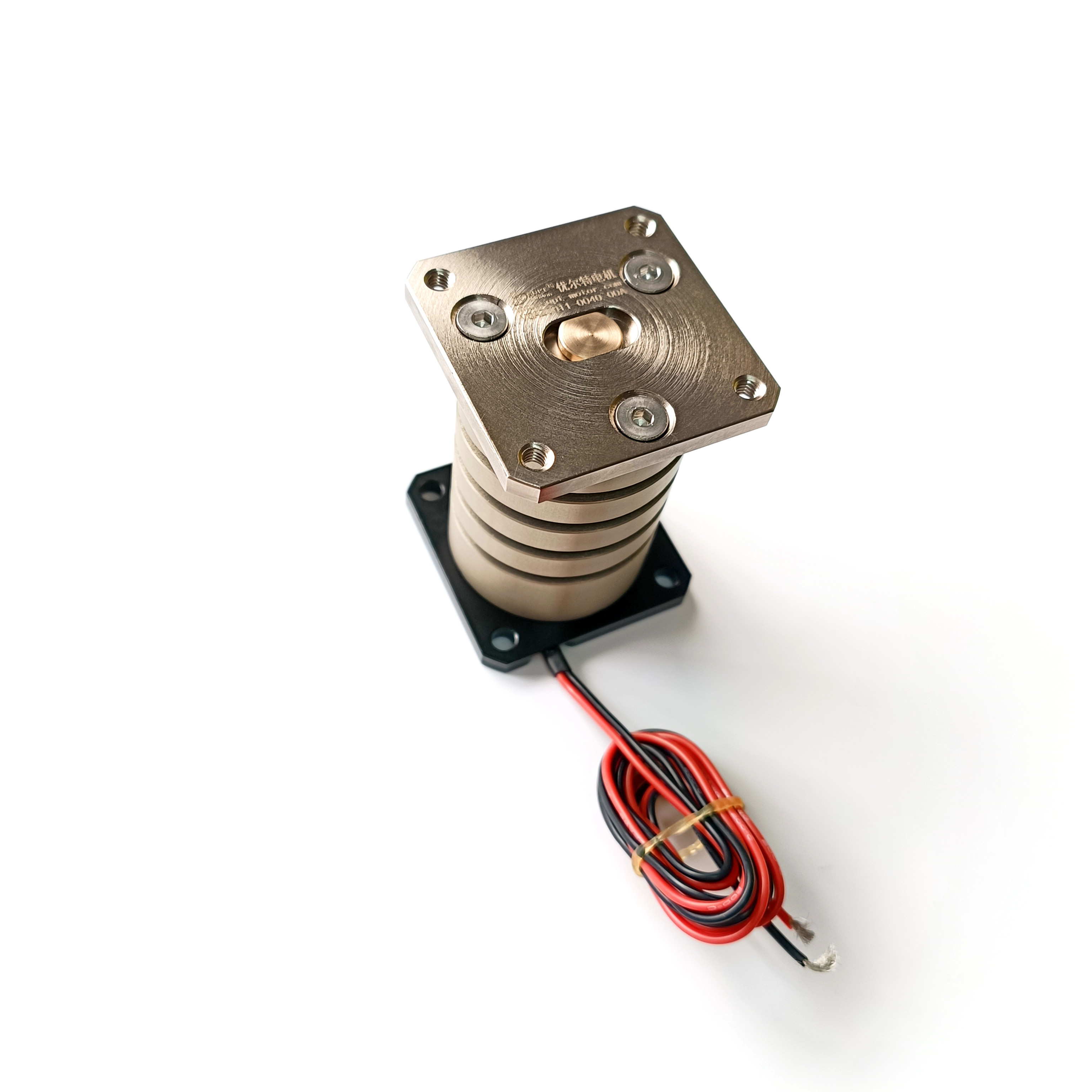

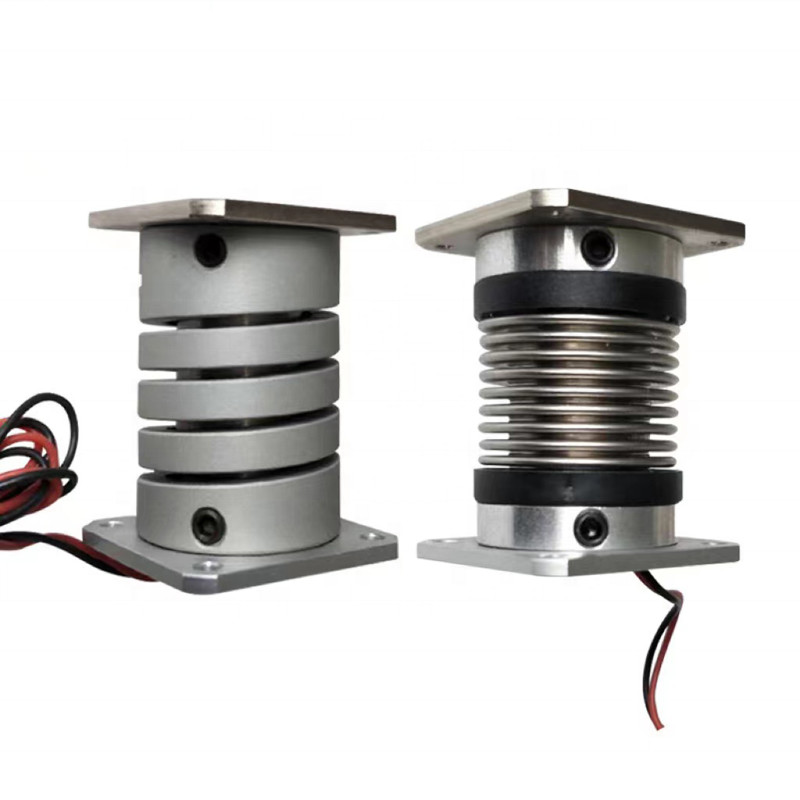

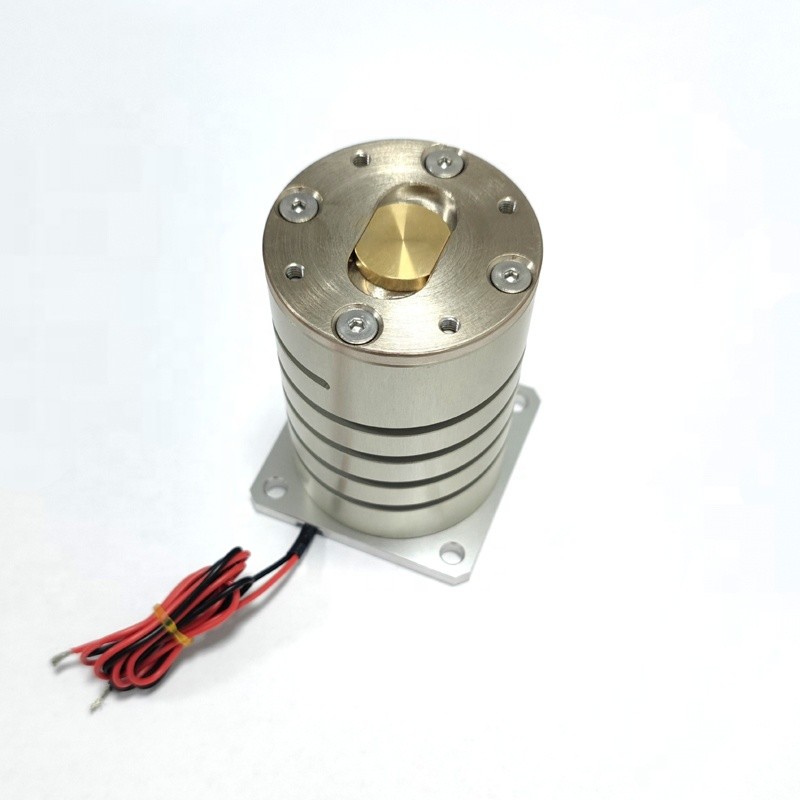

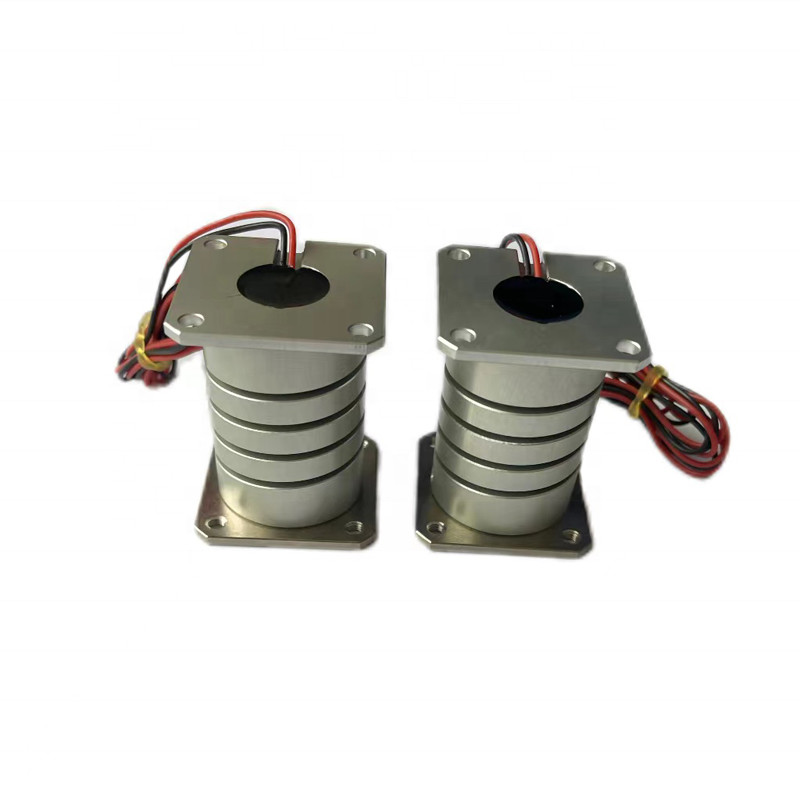

L'attuatore a bobina vocale della serie SUPTMOTION VCAZ è un motore lineare assiale ad alte prestazioni progettato per applicazioni che richiedono alta precisione, risposta rapida e integrazione compatta.Basato su una tecnologia avanzata di azionamento elettromagnetico, la serie VCAZ offre un movimento lineare a trazione diretta senza componenti di trasmissione meccanica, garantendo una precisione di posizionamento eccezionale e prestazioni dinamiche fluide.
Con la sua risposta ad alta frequenza, alta velocità, piccole dimensioni e lunga durata di vita, l'attuatore della serie VCAZ è ideale per sistemi di automazione di precisione, apparecchiature di elaborazione laser,produzione di semiconduttori, allineamento ottico e piattaforme di ispezione ad alta velocità.
L'attuatore a bobina vocale ad alta precisione della serie SUPTMOTION VCAZ è progettato per attrezzature avanzate a semiconduttore che richiedono un posizionamento estremamente preciso e una risposta dinamica rapida.con una struttura elettromagnetica assiale a trazione diretta, questo attuatore offre un movimento liscio, alta precisione e zero reazione.
Con risposta ad alta frequenza, dimensioni compatte e lunga durata di vita, la serie VCAZ è ideale per sistemi di posizionamento wafer, piattaforme di ispezione dei semiconduttori e stadi di micro-movimento.
Caratteristiche:
Precisione di posizionamento ultra elevata
Risposta dinamica elevata per movimenti di precisione
Progettazione compatta e leggera
Sistema di azionamento diretto a reazione zero
Lunga durata di funzionamento con manutenzione minima
Controllo del movimento regolare e stabile
Adatti per ambienti in camera pulita
Parametri del prodotto:
| Numero di modello | VCAZ0010-0020-00A | |||
| Parametri della bobina | Tolleranza | Il simbolo | Valore | Unità |
| DCR | ± 10% | R | 9.5 | Ω |
| Tensione di picco | valore standard | Vp | 14.8 | V. |
| Corrente massima | valore standard | Ip | 1.6 | A |
| Costante di forza | ± 7,5% | KF | 2.7 | N/A |
| Costante di campo elettromagnetico retrogrado | valore standard | KD | 2.7 | V/M/Sec |
| Induttanza | ± 30% | L | 0.37 | mH |
| Parametri dell'attuatore | Il simbolo | Valore | Unità | |
| Forza massima | Fp | 4.2 | N | |
| Forza di fermo continua | Fc | 2.2 | N | |
| Costante dell'attuatore | Ca. | 0.87 | N/W | |
| Costante di tempo elettrico | Te | 0.04 | millisecondi | |
| Pmax | Pp | 24 | W | |
| Ictus | S | 1.5 | mm | |
| Disponibilità di ciascun lato della bobina | CL | 0.8 | mm | |
| Resistenza termica | Altri | 20 | °C/W | |
| Temperatura massima consentita | Tmax | 150 | °C | |
| Peso della bobina | WTc | 13 | g | |
| Peso di acciaio magnete | WTE | 56 | g | |
| Peso dell'attuatore | WTa | 69 | g | |
Applicazioni:
L'attuatore a bobina vocale della serie SUPTMOTION VCAZ è ampiamente utilizzato in sistemi di automazione ad alta precisione e ad alta velocità, tra cui:
Apparecchiature di lavorazione laser
Controllo dell'asse Z della testa di taglio laser
Sistemi di messa a fuoco laser
Apparecchiature per la marcatura e l'incisione a laser
Fabbricazione di semiconduttori
Sistemi di posizionamento dei wafer
attrezzature per l'allineamento di precisione
Sistemi di ispezione e di movimentazione delle truciole
Sistemi ottici e fotonici
