Attuatore a bobina vocale a vibrazione compatta ad alta velocità per sistemi di automazione di precisione

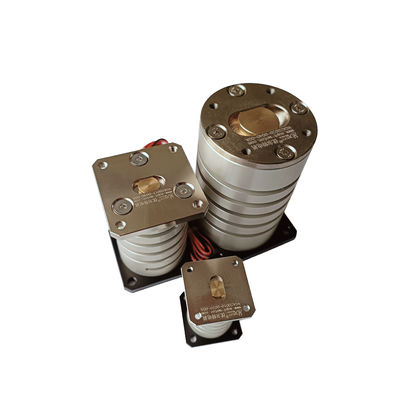

  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
  • High Speed Compact Vibration Voice Coil Actuator For Precision Automation Systems
Luogo di origine Cina, Suzhou
Marca SUPT MOTION
Certificazione ISO9001
Numero di modello Serie di VCAZ
Quantità di ordine minimo 1 pz
Prezzo $116
Imballaggi particolari Imballaggio personalizzato ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare
Dettagli
Tipo di motore Motori a vibrazione Forza di punta 10.2N
Specifications di modello VCZA0010-0020-00A Corrente iniziale 1.6A
Tensione nominale 14,8 V Potenza @ Fp 56,3 W
Colpo 1,5 mm Peso dell'attuatore 69 g
Velocità Alto Forza continua 2.2n
Tipo Micromotore Funzione di protezione Totalmente chiuso
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

L'attuatore a bobina mobile a vibrazione compatta SUPTMOTION VCAZ è un motore lineare a bobina mobile ad alte prestazioni progettato per sistemi di automazione di precisione che richiedono un controllo del movimento accurato entro uno spazio di installazione limitato. Le moderne apparecchiature di automazione utilizzate in settori quali la produzione di semiconduttori, l'assemblaggio di elettronica, l'allineamento ottico e l'ispezione di precisione richiedono spesso motori a vibrazione compatti capaci di alta velocità e alta precisione.
Questo motore a bobina mobile a vibrazione compatta offre una rapida risposta dinamica. Le eccezionali prestazioni di accelerazione consentono ai sistemi di automazione di ottenere rapidi movimenti di avvio-arresto e precisi aggiustamenti di posizionamento, rendendolo una scelta ideale per applicazioni che richiedono brevi tempi di ciclo e alta efficienza produttiva.
Caratterizzato da un design strutturale compatto, il motore a bobina mobile vibrante si integra perfettamente in piattaforme di micro-posizionamento, moduli robotici e sistemi di automazione compatti. Nonostante il suo ingombro ridotto, questo attuatore offre un'elevata densità di forza, fornendo una robusta uscita di spinta per applicazioni di movimento ad alta precisione.

Caratteristiche:

Tipo: Motore a vibrazione, Motore a bobina mobile con disco vibrante flessibile, Motore a bobina mobile a vibrazione

1. Design compatto dell'attuatore a bobina mobile

2. Elevata capacità di posizionamento di precisione

3. Risposta rapida e alta accelerazione

4. Movimento lineare diretto e fluido

5. Lunga durata e prestazioni affidabili

Parametri del prodotto:

Corsa: 1,5 mm
Forza continua: 2,2 N
Forza di picco: 10,2 N
Ripetibilità: ±0,5 μm
Velocità massima: 1,8 m/s
Risposta in frequenza: 250 Hz



Numero modello VCAZ0010-0020-00A
Parametri della bobina Tolleranza Simbolo Valore Unità
DCR ±10% R 9,5 Ω
Tensione di picco valore standard Vp 14,8 V
Corrente massima valore standard Ip 1,6 A
Costante di forza ±7,5% KF 2,7 N/A
Costante di forza controelettromotrice valore standard KD 2,7 V/M/Sec
Induttanza ±30% L 0,37 mH
Parametri dell'attuatore Simbolo Valore Unità
Forza di picco Fp 10,2 N
Forza continua di stallo Fc 2,2 N
Costante dell'attuatore Ka 0,87 N//W
Costante elettrica di tempo Te 0,04 milli-sec
Pmax Pp 24 W
Corsa S 1,5 mm
Gioco su ciascun lato della bobina CL 0,8 mm
Resistenza termica Oth 20 ℃/W
Temperatura massima della bobina consentita Tmax 150 ℃
Peso della bobina WTc 13 g
Peso dell'acciaio magnetico WTE 56 g
Peso dell'attuatore WTa 69 g

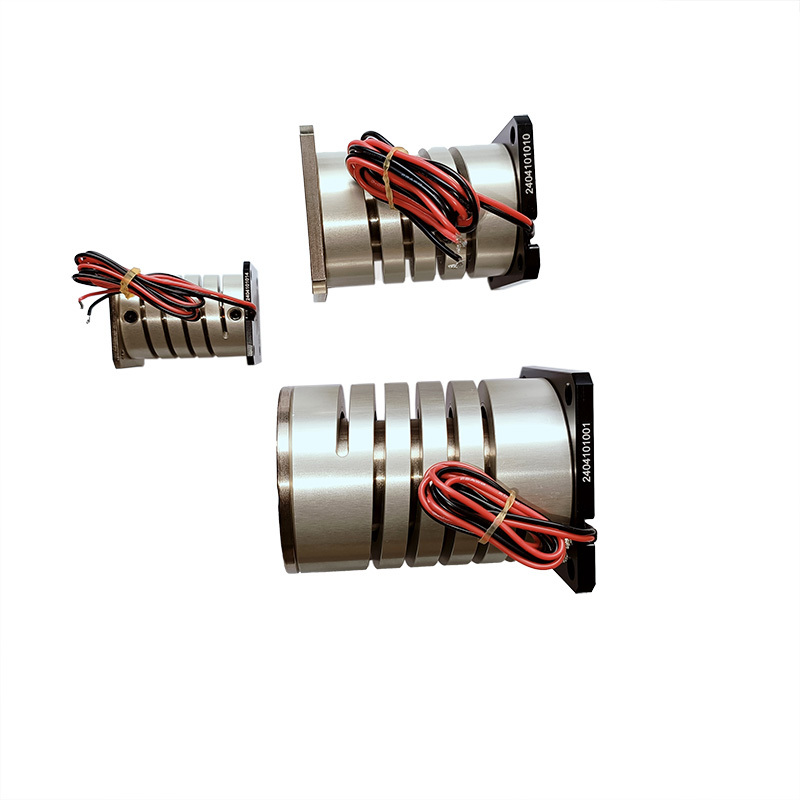

Attuatore a bobina vocale a vibrazione compatta ad alta velocità per sistemi di automazione di precisione 0

Applicazioni:

1. Sistemi di automazione di precisione

2. Piattaforme di micro-posizionamento

3. Apparecchiature per l'assemblaggio di elettronica

4. Sistemi di ispezione dei semiconduttori



L'applicazione principale di un motore a bobina mobile:
1. Industria dei semiconduttori: cablaggio, taglio, foratura, sistemi di trasporto, saldatura, robotica.
2. Funzionamento valvole sul campo: valvole di dosaggio, sistemi di prova di pressione, chimica valvole pneumatiche
sistema di iniezione.
3. Industria delle macchine micro: sistemi di alimentazione, microforatura, stampaggio di precisione.
4. Sistema di vibrazione: tavola vibrante, piattaforma vibrante.
5. Campo medico: sistema di micro-iniezione, apparecchiature respiratorie, apparecchiature di prova.
6. Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7. Campo d'uso commerciale: pompa di raffreddamento per computer, sistema di messa a fuoco automatica per fotocamere miniaturizzate.
8. Industria dell'automazione: apparecchiature laser, dispensatori, apparecchiature di prova, macchine tessili.

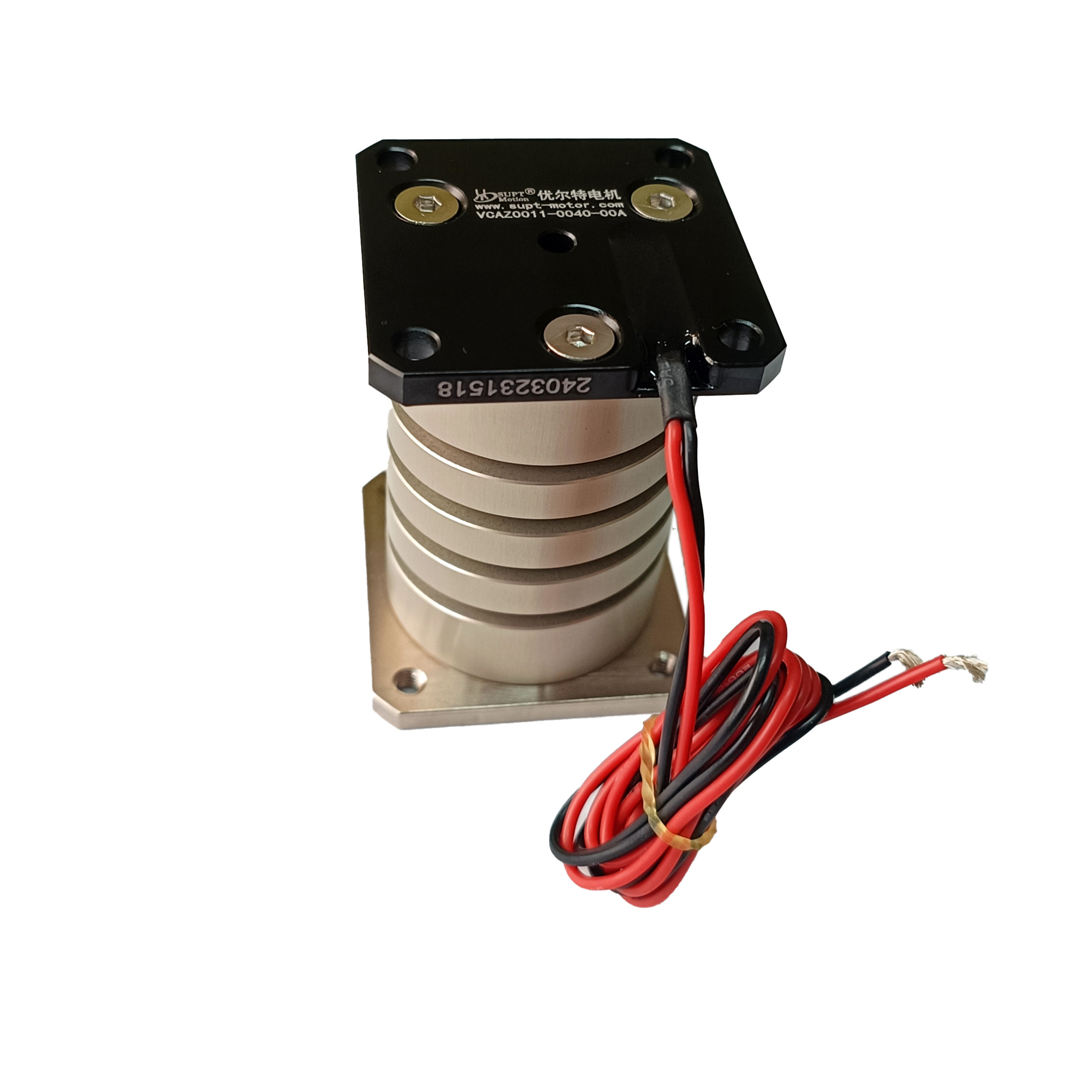

Attuatore a bobina vocale a vibrazione compatta ad alta velocità per sistemi di automazione di precisione 1
