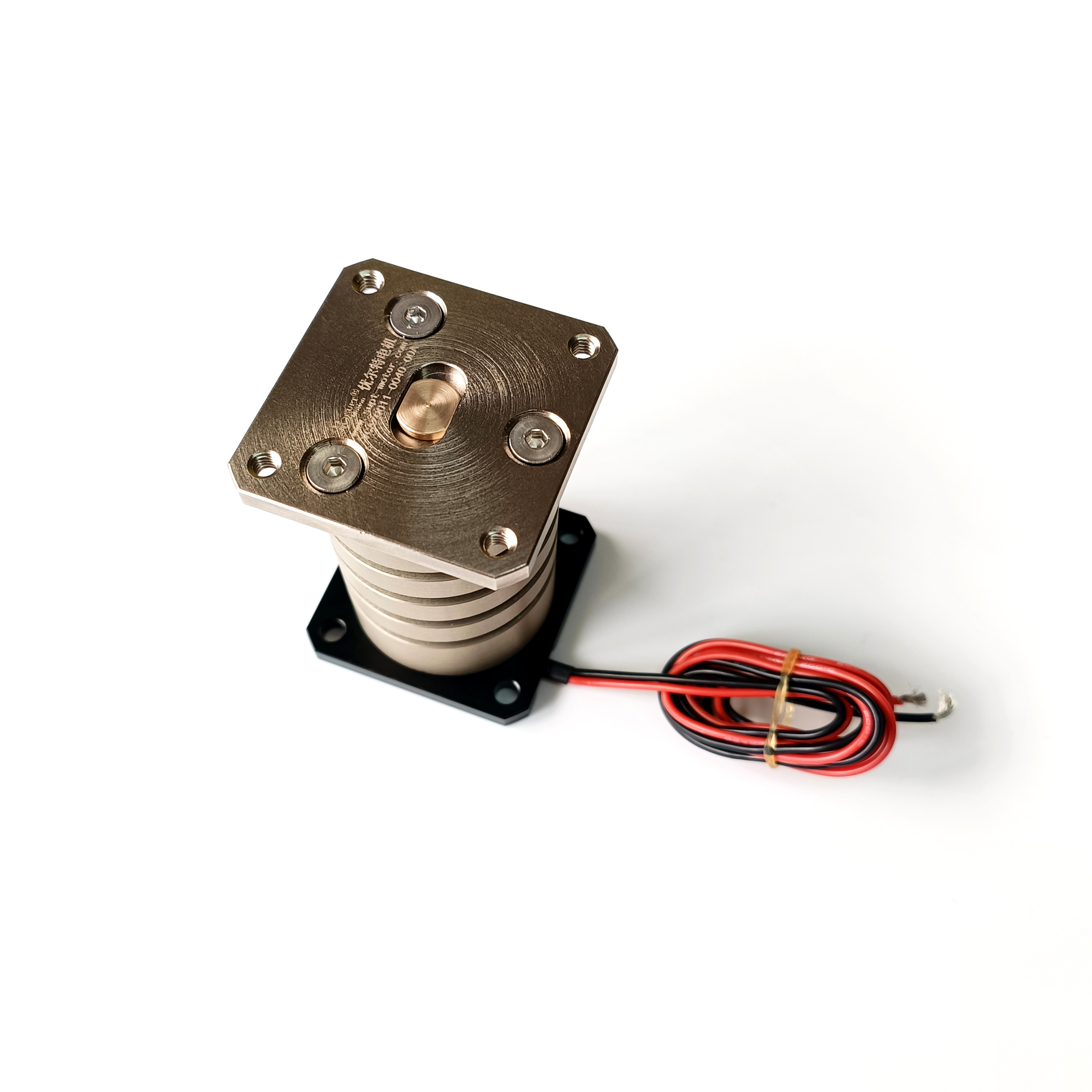

Motore a bobina vocale a vibrazione lineare ad alta velocità per automazione industriale
| Luogo di origine | Cina, Suzhou |
|---|---|
| Marca | SUPT MOTION |
| Certificazione | ISO9001 |
| Numero di modello | Serie di VCAZ |
| Quantità di ordine minimo | 2 pezzi |
| Prezzo | $100-$205 |
| Imballaggi particolari | Imballaggio personalizzato ecc. |
| Tempi di consegna | 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Da negoziare |
Dettagli
| Tipo di motore | Motori a vibrazione | Forza di punta | 11N |
|---|---|---|---|
| Specifications di modello | VCZA0011-0040-00A | Corrente iniziale | 2A |
| Tensione nominale | 15v | Potenza @ Fp | 30 W |
| Colpo | 4 mm | Peso dell'attuatore | 86g |
| Velocità | Alto | Forza continua | 4,6 N |
| Tipo | Micromotore | Funzione di protezione | Totalmente chiuso |
Descrizione di prodotto
Descrizione del prodotto:
I motori a bobina vocale a vibrazione lineare ad alta velocità della serie VCAZ SUPTMOTION sono specificamente progettati per le apparecchiature di automazione industriale che richiedono una risposta rapida al movimento e un posizionamento preciso.In sistemi di automazione ad alta velocità, gli attuatori di movimento devono fornire un'elevata accelerazione e una stabilità di movimento eccezionale per mantenere l'efficienza della produzione.
Il motore a bobina vocale vibrante lineare della serie VCAZ è progettato per fornire un movimento liscio, zero reazione e prestazioni di posizionamento di alta precisione.Questo attuatore risponde rapidamente ai comandi di movimentoQuesto permette ai sistemi di automazione di eseguire posizionamenti rapidi e cicli di movimento ripetitivi mantenendo un controllo preciso.
Il design compatto dei motori a bobina vocale a vibrazione lineare li rende adatti per l'integrazione in sistemi robotici, piattaforme di movimento e attrezzature di produzione automatizzate.La loro struttura leggera riduce al minimo l'inerzia del sistema mantenendo al contempo una robusta capacità di spinta.
I motori a bobina vocale vibrante utilizzano un sistema di azionamento elettromagnetico senza attrito, offrendo una durata prolungata e un'elevata affidabilità.L'assenza di componenti di contatto meccanici riduce significativamente gli obblighi di usura e manutenzione.
Con il suo funzionamento ad alta velocità, il controllo preciso del movimento, il suo design compatto e la sua lunga durata,il motore a bobina vocale lineare vibrante è diventato la soluzione di movimento ideale per i moderni sistemi di automazione industriale.
Caratteristiche:
Tipo: motore a vibrazione, motore a bobina vocale a disco a vibrazione flessibile, motore a bobina vocale a vibrazione, motore a bobina vocale a vibrazione lineare
1Controllo del movimento ad alta velocità
2- Progettazione del motore lineare a trazione diretta
3.Movimento liscio e senza attrito
4.Struttura dell'attuatore compatta
5.Lunga vita utile
Parametri del prodotto:
Corrente: 4 mm
Forza continua: 4,6 N
Forza massima: 11 N
velocità massima: 2 m/s
Ripetibilità: ± 0,5 μm
| Numero di modello | VCAZ0010-0020-00A | |||
| Parametri della bobina | Tolleranza | Il simbolo | Valore | Unità |
| DCR | ± 10% | R | 9.5 | Ω |
| Tensione di picco | valore standard | Vp | 14.8 | V. |
| Corrente massima | valore standard | Ip | 1.6 | A |
| Costante di forza | ± 7,5% | KF | 2.7 | N/A |
| Costante di campo elettromagnetico retrogrado | valore standard | KD | 2.7 | V/M/Sec |
| Induttanza | ± 30% | L | 0.37 | mH |
| Parametri dell'attuatore | Il simbolo | Valore | Unità | |
| Forza massima | Fp | 10.2 | N | |
| Forza di fermo continua | Fc | 2.2 | N | |
| Costante dell'attuatore | Ca. | 0.87 | N/W | |
| Costante di tempo elettrico | Te | 0.04 | millisecondi | |
| Pmax | Pp | 24 | W | |
| Ictus | S | 1.5 | mm | |
| Disponibilità di ciascun lato della bobina | CL | 0.8 | mm | |
| Resistenza termica | Altri | 20 | °C/W | |
| Temperatura massima consentita | Tmax | 150 | °C | |
| Peso della bobina | WTc | 13 | g | |
| Peso di acciaio magnete | WTE | 56 | g | |
| Peso dell'attuatore | WTa | 69 | g | |
Applicazioni:
1.Sistemi di automazione industriale
2.Moduli di movimento robotici
3.Posizionamento ad alta velocità
4Linee di produzione automatizzate
| Applicazione principale di un motore a bobina vocale: | ||||||||||||
| 1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica. | ||||||||||||
| 2- Funzionamento delle valvole sul campo:Tipi di valvole di misurazione, sistemi di prova di pressione, chimica delle valvole pneumatiche | ||||||||||||
| sistema di iniezione. | ||||||||||||
| 3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione. | ||||||||||||
| 4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione. | ||||||||||||
| 5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di prova. | ||||||||||||
| 6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota. | ||||||||||||
| 7.Campo di utilizzo commerciale: sistema di messa a fuoco automatica con pompa di raffreddamento a computer. | ||||||||||||
| 8Industria dell'automazione: apparecchiature laser, distributori, apparecchiature di prova, macchine tessili. |
