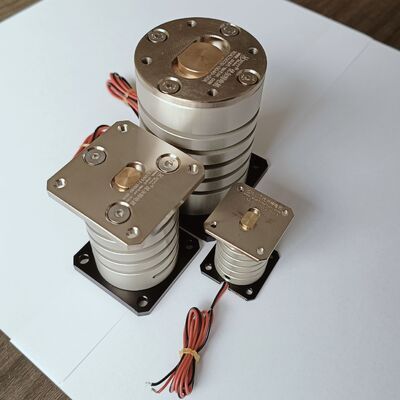

Attuatore di bobina vocale a vibrazione di micro posizionamento per fasi di movimento di precisione

  • Micro Positioning Vibration Voice Coil Actuator For Precision Motion Stages
  • Micro Positioning Vibration Voice Coil Actuator For Precision Motion Stages
  • Micro Positioning Vibration Voice Coil Actuator For Precision Motion Stages
  • Micro Positioning Vibration Voice Coil Actuator For Precision Motion Stages
Luogo di origine Cina, Suzhou
Marca SUPT MOTION
Certificazione ISO9001
Numero di modello Serie di VCAZ
Quantità di ordine minimo 1 pz
Prezzo $120-$202
Imballaggi particolari Imballaggio personalizzato ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare
Dettagli
Tipo di motore Motori a vibrazione Forza di punta 20.5N
Specifications di modello VCZA0020-0040-00A Corrente iniziale 2,6 A
Tensione nominale 25.9V Potenza @ Fp 63,9 W
Colpo 3 mm Peso dell'attuatore 375G
Velocità 50 giri al minuto Forza continua 8.9N
Tipo Micromotore Funzione di protezione Totalmente chiuso
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

Gli attuatori a bobina vocale vibrante a micro-posizionamento della serie SUPTMOTION VCAZ sono specificamente progettati per applicazioni di controllo del movimento di altissima precisione,adatti a scenari quali piattaforme di movimento di precisioneQueste applicazioni richiedono sia una precisione di posizionamento estremamente elevata che caratteristiche di movimento lisce e stabile.
Gli attuatori vibranti generano un movimento lineare attraverso la forza elettromagnetica generando movimento direttamente senza componenti di trasmissione meccanica.il sistema elimina le reazioni e riduce significativamente l'attrito, migliorando l'efficienza e conseguendo un funzionamento senza manutenzione.
Questa progettazione a azionamento diretto consente all'attuatore di raggiungere una precisione di posizionamento a livello micrometrico e una ripetibilità eccezionale,che è fondamentale per le piattaforme di movimento di precisione e le apparecchiature di posizionamento ottico.
Gli attuatori a bobina vibrante della serie VCAZ sono dotati di elevata capacità di risposta dinamica.consentire un posizionamento ad alta velocità mantenendo la precisione dei sistemi di micro-posizionamentoLa loro struttura compatta le rende particolarmente adatte per l'integrazione in piccole apparecchiature di precisione con spazio di installazione limitato.
Gli attuatori a bobina vocale vibrante della serie VCAZ di SUPTMOTION sono ampiamente utilizzati anche in sistemi ottici di precisione, apparecchiature di ispezione dei semiconduttori, piattaforme di microassemblaggio,e strumenti scientifici avanzati.

Caratteristiche:

Corrente: 3 mm
Forza continua: 4,2 N
Forza di picco: 20N
Tipo:attuatore a bobina vocale a vibrazione,attore a micro posizionamento,motore a bobina vocale,attore a fase di movimento di precisione,attore a bobina vocale lineare,attore di allineamento ottico,motore a micro movimento

Caratteristiche:Micro posizionamento ultra preciso,Movimento liscio senza attrito,Alta risposta dinamica,Disegno dell'attuatore compatto

Parametri del prodotto:

Numero di modello VCAZ0020-0040-00A
Costante di avvolgimento VALORE Unità
Resistenza a corrente continua 10.2 Ω
Tensione @ Fp 25.9 V.
Corrente @ Fp 2.6 A
Induttanza 1.3 mH
Forza massima 20.5 N
Con forza 8.9 N
Costante dell'attuatore 2.55 Ca.
Potenza @ Fp 65.3 W
Corso totale 3 mm
Temperatura massima di avvolgimento 150 oC
Peso dell'attuatore 110 g



Attuatore di bobina vocale a vibrazione di micro posizionamento per fasi di movimento di precisione 0

Applicazioni:

1.Precisione di movimento di fasi

2.Sistemi di allineamento ottico

3- attrezzature per l'ispezione dei semiconduttori

4Strumenti scientifici



Applicazione principale di un motore a bobina vocale:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.
2- Funzionamento delle valvole sul campo:Tipi di valvole di misurazione, sistemi di prova di pressione, chimica delle valvole pneumatiche
sistema di iniezione.
3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione.
4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione.
5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di prova.
6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7.Campo di utilizzo commerciale: sistema di messa a fuoco automatica con pompa di raffreddamento a computer.
8Industria dell'automazione: apparecchiature laser, distributori, apparecchiature di prova, macchine tessili.



Attuatore di bobina vocale a vibrazione di micro posizionamento per fasi di movimento di precisione 1
