2.1N 50mm Stroke Rectangular Voice Coil Linear Motor per la messa a fuoco ottica

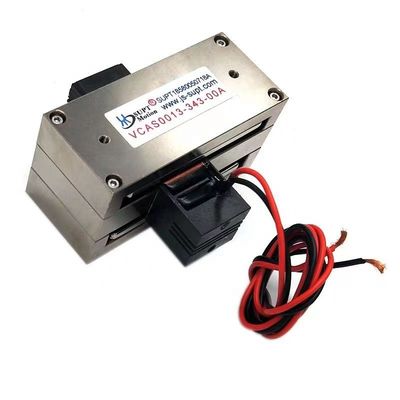

  • 2.1N 50mm Stroke Rectangular Voice Coil Linear Motor For Optical Focusing

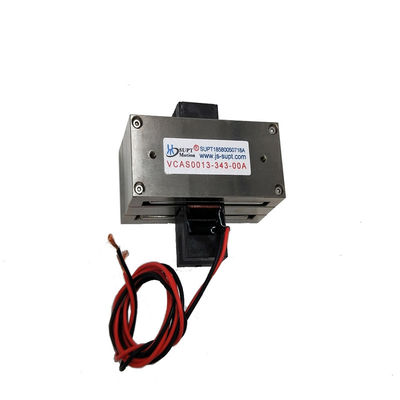

  • 2.1N 50mm Stroke Rectangular Voice Coil Linear Motor For Optical Focusing

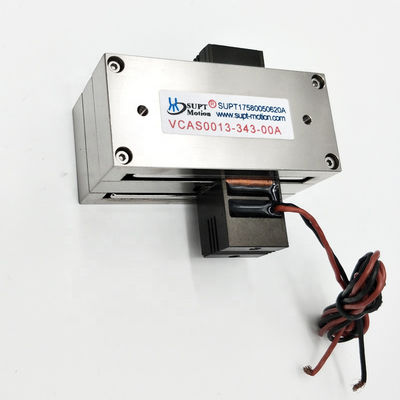

  • 2.1N 50mm Stroke Rectangular Voice Coil Linear Motor For Optical Focusing
  • 2.1N 50mm Stroke Rectangular Voice Coil Linear Motor For Optical Focusing
Luogo di origine Cina, Suzhou
Marca SUPT MOTION
Certificazione CE, ISO9001
Numero di modello Serie VCAS
Quantità di ordine minimo 2 pezzi
Prezzo $120-$230
Imballaggi particolari Imballaggio personalizzato ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare
Dettagli
Funzione di protezione Totalmente chiuso Numero di modello VCAS0002-0498-00A
Metodo di controllo Elettronico Ictus totale 49.8 mm
Costruzione Magnete permanente Forza di punta 2.1N
Misurare 72*42,6*33 mm Parole chiave Motori lineari a bobina vocale
Voltaggio 11.3v Peso della bobina 15g
Velocità Alta velocità (rpm)
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

SUPT MOTIONs VCAS0002-0498-00A è un motore lineare a bobina vocale rettangolare compatto progettato per posizionamento di precisione a breve tratto e bassa spinta.1 N e una corsa totale di 50 mmÈ ideale per la messa a fuoco ottica, il controllo delle micro-valvole e le applicazioni di posizionamento XY a carico leggero.La sua bassa massa mobile (peso della bobina di soli 15 g) garantisce un'elevata risposta dinamica e un basso consumo di energiaCon una tensione di funzionamento massima di soli 11,3 V, è facile da integrare in sistemi elettronici sensibili.

A differenza delle tradizionali unità a vite o cinture, la serie VCAS elimina il controsfrutto e l'usura meccanica, migliorando significativamente la durata di servizio e la ripetibilità del posizionamento.Il suo design rettangolare è particolarmente adatto per applicazioni XY impilate con spazio limitato in ispezioni di semiconduttori o moduli di allineamento laser.

Sia che sia utilizzato in automazione di laboratorio, moduli di messa a fuoco automatica o sistemi di isolamento da vibrazioni attive, il motore lineare a bobina vocale rettangolare offre affidabilità di azionamento diretto in un'impronta compatta.

Caratteristiche:

  • Forza massima: 2,1 N

  • Forza continua @ 25°C: 1,3 N

  • Corso totale: 50 mm

  • tensione massima: 11,3 V

  • Costante di campo elettromagnetico retrogrado: 1,3 V/m/s

  • Peso della bobina: 15 g

  • Dimensioni (L×W×H): 72×42,6×33 mm

Parametri del prodotto:

Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Distanze
(mm)		 Larghezza
(mm)		 Altezza
(mm)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42.6 33
VCAS0002-0747-00A 2.1 1.3 74.7 11.3 1.3 15 100.5 42.6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
VCAS0006-0099-00A 6.1 3.2 10 13.7 4.6 18.2 33.5 34.1 26.9
VCAS0013-0343-00A 13 8 34.3 12.6 5.8 40 68.3 60 34.8
VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81.9





VCAS0002-0498-00A:

Parametro valore Parametro valore
Modello VCAS0002-0498-00A Spinta massima 2.1N
Spinta continua (25°C) 1.3N Corso totale 49.8 mm
Tensione massima 11.3V Costante di retro-EMF 1.3V/m/s
Distanze 72 mm Larghezza 42.6 mm
Altezza 33 mm Peso della bobina 15 g

Applicazioni:

1.Focus automatico, meccanismi di zoom

2Controllo delle micro valvole

3- Allineamento dei semiconduttori.

4.Cambiamento del filtro ottico

5.Precisione di carica luminosa XY fasi



Applicazione principale di un motore a bobina vocale:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.
2.Operazione delle valvole sul campo:valvole di misurazione di tipo, sistemi di prova di pressione, sistema di iniezione chimica delle valvole pneumatiche.
3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione.
4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione.
5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di prova.
6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7.Campo di utilizzo commerciale: sistema di messa a fuoco automatica con pompa di raffreddamento a computer.
8Industria dell'automazione: apparecchiature laser, distributori, apparecchiature di prova, macchine tessili.
