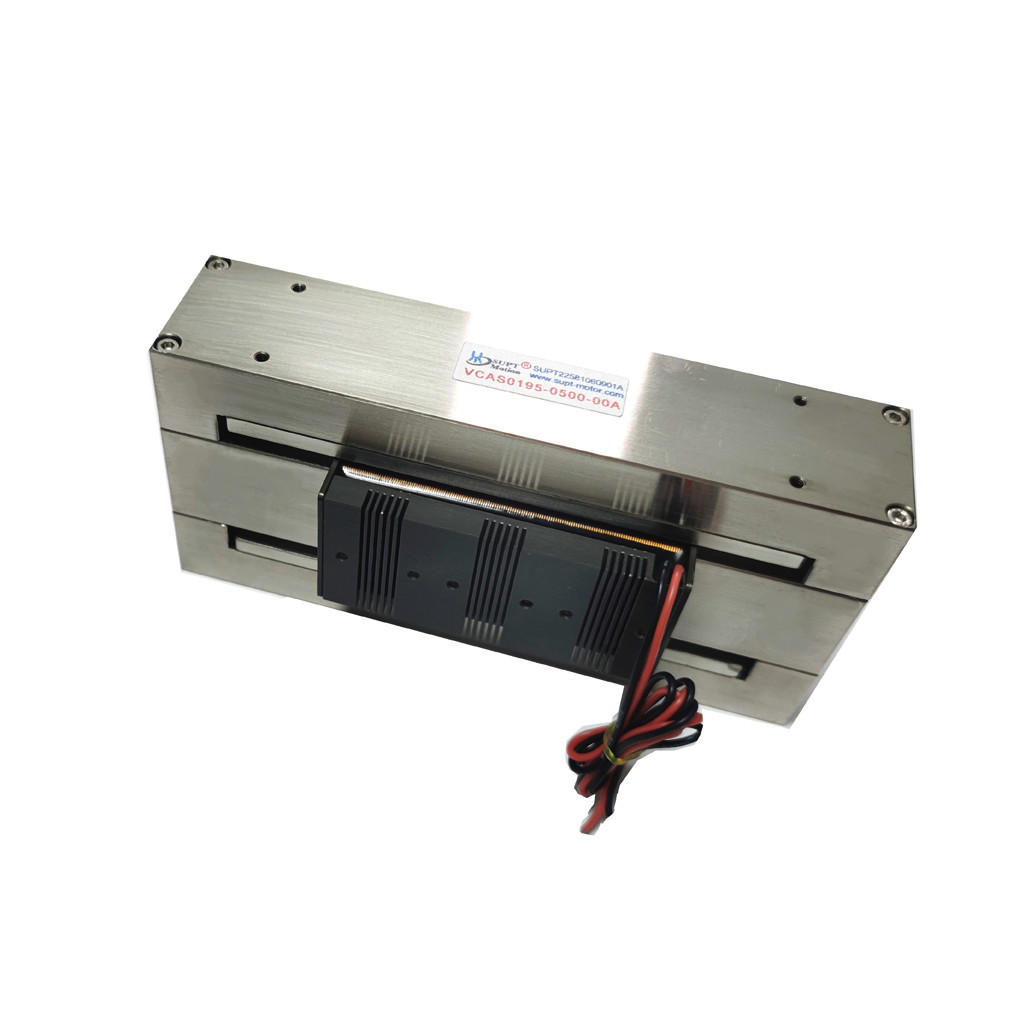

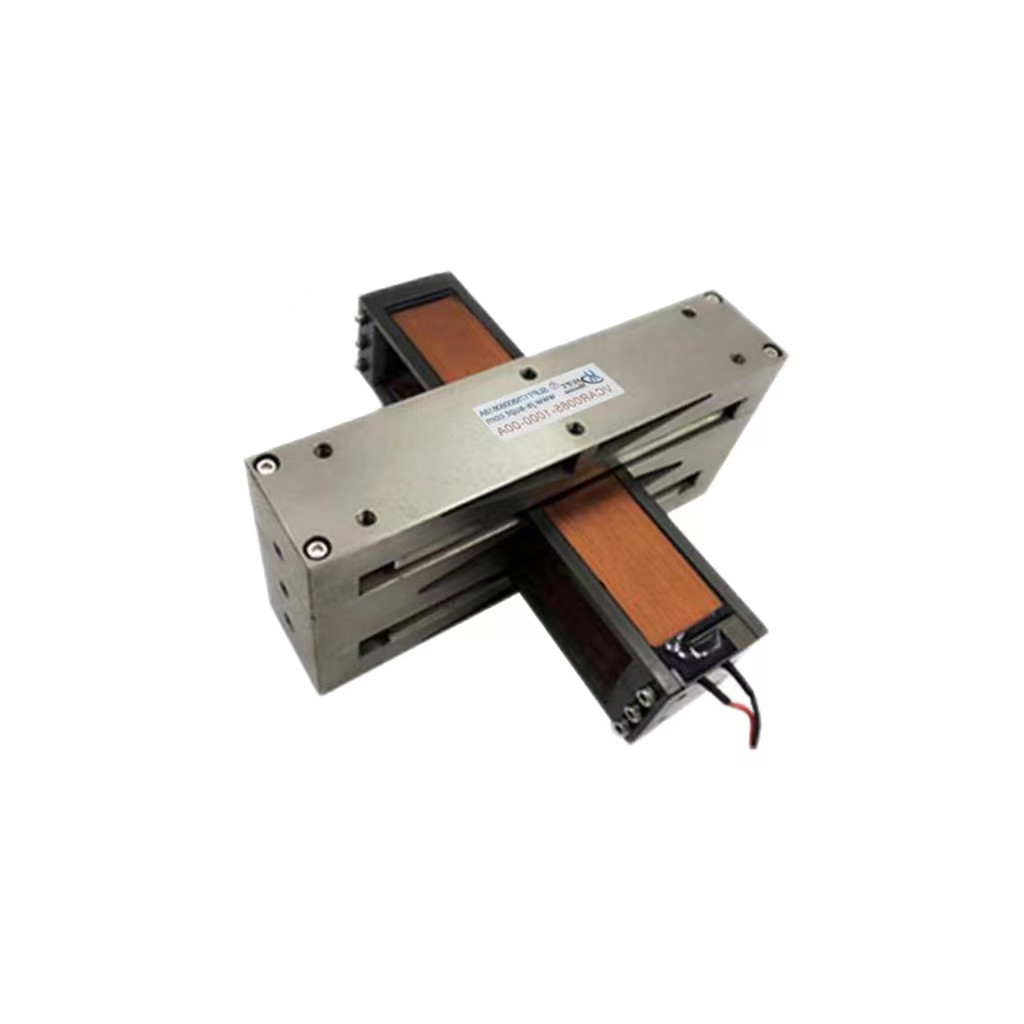

Servo lineare rettangolare 6.1N con corsa da 10 mm per teste di prelievo e posizionamento

  • 10mm Stroke 6.1N Rectangular Linear Servo For Pick And Place Heads
  • 10mm Stroke 6.1N Rectangular Linear Servo For Pick And Place Heads
  • 10mm Stroke 6.1N Rectangular Linear Servo For Pick And Place Heads
  • 10mm Stroke 6.1N Rectangular Linear Servo For Pick And Place Heads
Luogo di origine Cina, Suzhou
Marca SUPT MOTION
Certificazione CE, ISO9001，CCC
Numero di modello Serie VCAS
Quantità di ordine minimo 1 pezzo
Prezzo $99-$230
Imballaggi particolari Imballaggio personalizzato ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare
Dettagli
Funzione di protezione Totalmente chiuso Numero di modello VCAS0006-0099-00A
Metodo di controllo Elettronico Ictus totale 10 mm
Costruzione Magnete permanente Forza di punta 6.1N
Misurare 33,5×34,1×26,9 mm Parole chiave Motori lineari a bobina vocale
Voltaggio 13.3V Peso della bobina 18.2g
Velocità Alta velocità (rpm)
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

Il VCAS0006-0099-00A è un motore a bobina mobile rettangolare con corsa da 10 mm che raggiunge un eccellente equilibrio tra spinta e corsa. Con una spinta di picco di 6,1 N e una spinta continua di 3,2 N, questo motore a bobina mobile lineare rettangolare è ideale per teste di prelievo e posizionamento, smistamento ad alta velocità e sistemi di trasporto di piccole parti.

Con una lunghezza di soli 33,5 mm, questo motore a bobina mobile lineare rettangolare può essere installato in macchine di assemblaggio multitesta compatte. La massa della bobina mobile da 18,2 g garantisce un'elevata accelerazione durante il movimento a corsa breve, migliorando così l'efficienza produttiva. La tensione massima di 13,7 V semplifica l'elettronica di azionamento, mentre la back-EMF di 4,6 V/m/s fornisce un controllo della velocità prevedibile.

A differenza dei motori rotativi che utilizzano meccanismi a camme o collegamenti, la serie VCAS genera una spinta lineare diretta, riducendo la complessità meccanica e minimizzando i punti di guasto. Il suo design rettangolare è specificamente studiato per le fasi XY, dove ridurre al minimo l'altezza è fondamentale ma sono necessarie corse più lunghe rispetto a quelle dei cilindri.

Nel campo dell'assemblaggio elettronico, le teste pick-and-place dei dispositivi a montaggio superficiale (SMD) richiedono un movimento verticale delicato e veloce. Questo attuatore può essere utilizzato come sollevatore dell'asse Z o come spostamento dell'ugello. Poiché i motori a bobina mobile non presentano attriti o giochi, la ripetibilità del posizionamento delle parti è notevolmente migliorata.

Caratteristiche:

  • Forza di picco: 6,1 N

  • Forza continua a 25 ℃: 3,2 N

  • Corsa totale: 10 mm

  • Voltaggio massimo: 13,3 V

  • Costante EMF posteriore: 4,6 V/m/s

  • Peso della bobina: 18,2 g

  • Dimensioni (L×L×A):33,5×34,1×26,9 mm

Parametri del prodotto:

Modello del prodotto Picco di forza
(N)		 Forza continua
a 25℃(N)		 Corsa totale
(mm)		 Voltaggio massimo
(V)		 Costante EMF posteriore
(V/m/s)		 Peso della bobina
(G)		 Lunghezza
(mm)		 Larghezza
(mm)		 Altezza
(mm)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42.6 33
VCAS0002-0747-00A 2.1 1.3 74.7 11.3 1.3 15 100,5 42.6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
VCAS0006-0099-00A 6.1 3.2 10 13.7 4.6 18.2 33,5 34.1 26.9

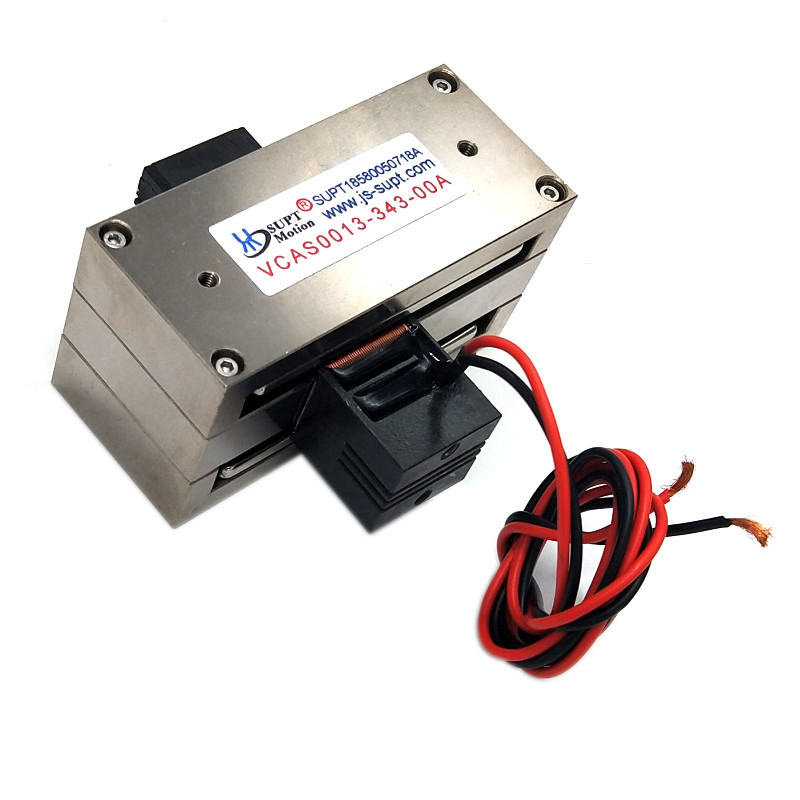

VCAS0013-0343-00A 13 8 34.3 12.6 5.8 40 68.3 60 34.8
VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81.9





VCAS0006-0099-00A:

Parametro valore Parametro valore
Modello VCAS0006-0099-00A Spinta di punta 6.1N
Spinta Continua (25°C) 3.2N Corsa totale 10mm
Voltaggio massimo 13,7 V Costante del back-EMF 4,6 V/m/s
Lunghezza 33,5 mm Larghezza 34 mm
Altezza 26,9 mm Peso della bobina 18,2 g

Applicazioni:

1.Attuatori ugelli "pick-and-place".

2. Moduli di smistamento ad alta velocità

3. Trasferimento di piccole parti

4.Posizionamento dell'ago di erogazione

5.Verificare l'attivazione della sonda



L'applicazione principale di un motore a bobina mobile:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.
2. Funzionamento della valvola sul campo: valvole dosatrici, sistemi di test della pressione, sistemi di iniezione chimica delle valvole pneumatiche.
3. Industria delle micro macchine: sistemi di alimentazione, microforatura, stampaggio di precisione.
4. Sistema di vibrazione: tavolo vibrante, piattaforma vibrante.
5. Campo medico: sistema di microiniezione, apparecchiature respiratorie, apparecchiature di prova.
6. Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7. Campo di utilizzo commerciale: sistema di messa a fuoco automatica della fotocamera in miniatura con pompa di raffreddamento del computer.
8.Industria dell'automazione: apparecchiature laser, erogatori, apparecchiature di prova, macchine tessili.
