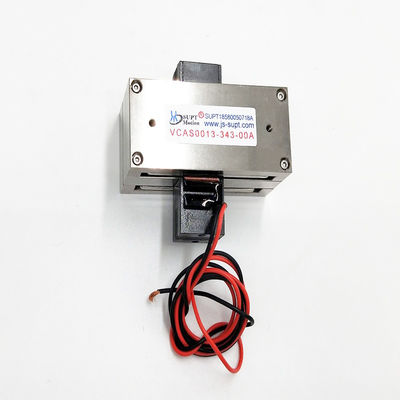

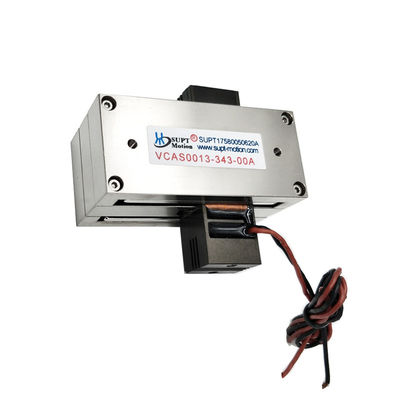

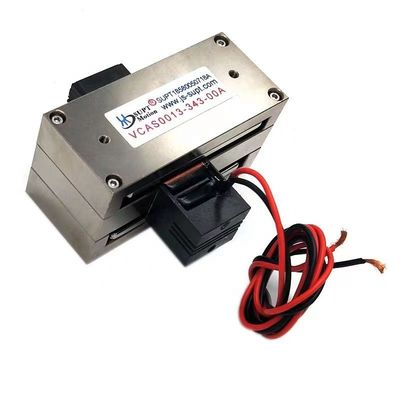

13N Picco 34,3mm Stroke Rectangular Voice Coil Motor per il controllo delle valvole

  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
  • 13N Peak 34.3mm Stroke Rectangular Voice Coil Motor For Valve Control
Luogo di origine Cina, Suzhou
Marca SUPT MOTION
Certificazione CE, ISO9001，CCC
Numero di modello Serie VCAS
Quantità di ordine minimo 1 pezzo
Prezzo $99-$220
Imballaggi particolari Imballaggio personalizzato ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare
Dettagli
Funzione di protezione Totalmente chiuso Numero di modello VCAS0013-0343-00A
Metodo di controllo Elettronico Ictus totale 34.3mm
Costruzione Magnete permanente Forza di punta 13N
Misurare 68,3×60×34,8 mm Parole chiave Motori lineari a bobina vocale
Voltaggio 12,6 V Peso della bobina 40 g
Velocità Alta velocità (rpm)
Evidenziare

Motore a bobina mobile con corsa da 34

,

3 mm

,

attuatore a bobina mobile rettangolare
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

Gli attuatori rettangolari della serie VCAS hanno una forza per peso inferiore rispetto agli attuatori cilindrici, ma hanno anche corse molto più lunghe. Gamma di forze fino a 1000 N e 250 mm.
Gli attuatori rettangolari sono la soluzione ideale per i movimenti degli assi XY e il loro mercato principale è l'industria dei semiconduttori e delle micro macchine utensili.

Il modello VCAS0013-0343-00A di questo motore a bobina rettangolare ha una spinta di picco di 13 N e una corsa totale di 34,3 mm, che lo rende adatto per l'attuazione di valvole proporzionali, posizionamento a carico medio e sistemi di smorzamento attivi. La sua spinta continua nominale a 25°C è di 8 N, garantendo un funzionamento affidabile anche in ambienti difficili.

Nelle applicazioni con valvole di controllo dei fluidi, le elettrovalvole proporzionali spesso soffrono di isteresi e di larghezza di banda limitata. Al contrario, i motori a bobina mobile rettangolari presentano una relazione lineare forza-corrente durante tutta la corsa operativa e sono privi di saturazione magnetica, consentendo una regolazione precisa del flusso. Il VCAS0013-0343-00A può sostituire direttamente le elettrovalvole nelle valvole del gas o del liquido, offrendo tempi di risposta più rapidi e un consumo energetico inferiore.

Questo prodotto può anche fungere da attuatore dell'asse Z per la crimpatura a forza leggera o il test delle molle. La corsa di 34,3 mm è adatta a un'ampia gamma di dimensioni di pezzi, mentre la forza di picco di 13 N è sufficiente per soddisfare le esigenze di rivettatura leggera o di controllo della forza di contatto.

Caratteristiche:

  • Forza di picco: 13N

  • Forza continua @25℃: 8N

  • Corsa totale: 34,3 mm

  • Voltaggio massimo: 12,6 V

  • Costante EMF posteriore: 5,8 V/m/s

  • Peso bobina: 40 g

  • Dimensioni (L×L×A):68,3×60×34,8 mm

Parametri del prodotto:

Modello del prodotto Picco di forza
(N)		 Forza continua
a 25℃(N)		 Corsa totale
(mm)		 Voltaggio massimo
(V)		 Costante EMF posteriore
(V/m/s)		 Peso della bobina
(G)		 Lunghezza
(mm)		 Larghezza
(mm)		 Altezza
(mm)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42.6 33
VCAS0002-0747-00A 2.1 1.3 74.7 11.3 1.3 15 100,5 42.6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
VCAS0006-0099-00A 6.1 3.2 10 13.7 4.6 18.2 33,5 34.1 26.9
VCAS0013-0343-00A 13 8 34.3 12.6 5.8 40 68.3 60 34.8
VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81.9





VCAS0013-0343-00A:

Parametro valore Parametro valore
Modello VCAS0013-0343-00A Spinta di punta 13N
Spinta Continua (25°C) 8N Corsa totale 34,3 mm
Voltaggio massimo 12,6 V Costante del back-EMF 5,8 V/m/s
Lunghezza 68,3 mm Larghezza 60 mm
Altezza 34,8 mm Peso della bobina 40 g

Applicazioni:

1.Valvole proporzionali gas/fluido

2. Smorzamento attivo delle vibrazioni

3.Attuazione del tester molla/forza

4.Pressatura/rivettatura leggera

5.Microposizionamento degli strumenti



L'applicazione principale di un motore a bobina mobile:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.
2. Funzionamento della valvola sul campo: valvole dosatrici, sistemi di test della pressione, sistemi di iniezione chimica delle valvole pneumatiche.
3. Industria delle micro macchine: sistemi di alimentazione, microforatura, stampaggio di precisione.
4. Sistema di vibrazione: tavolo vibrante, piattaforma vibrante.
5. Campo medico: sistema di microiniezione, apparecchiature respiratorie, apparecchiature di prova.
6. Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7. Campo di utilizzo commerciale: sistema di messa a fuoco automatica della fotocamera in miniatura con pompa di raffreddamento del computer.
8.Industria dell'automazione: apparecchiature laser, erogatori, apparecchiature di prova, macchine tessili.



  13N Picco 34,3mm Stroke Rectangular Voice Coil Motor per il controllo delle valvole 0
