VARS0008 Motore a bobina mobile rotativo micro-dimensionato Risposta rapida Zero gioco 26 gradi

Panoramica del prodotto

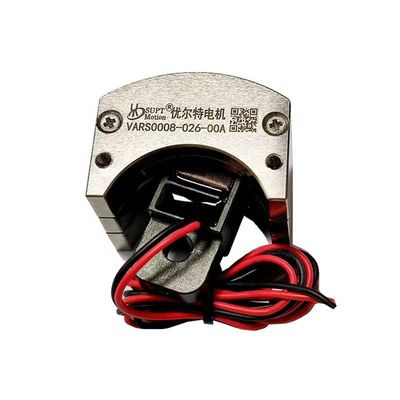

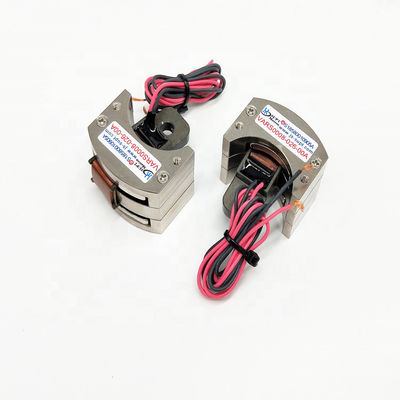

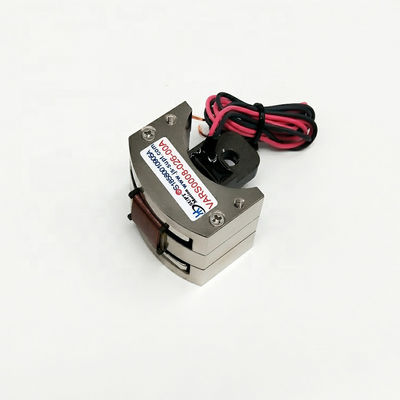

Il motore a bobina mobile rotativo VARS0008-026-00A è un attuatore a bobina mobile di tipo oscillante sviluppato da SUPT MOTION per il posizionamento di precisione ad angolo limitato. A 25 °C, ha una corsa totale di 26 gradi, una coppia di picco di 0,08 N·m, una coppia continua di 0,05 N·m e una tensione di pilotaggio massima di 6,4 V.
Con un peso di soli 11,7 grammi e dimensioni complessive di 35 × 39,8 × 36,1 millimetri, è uno degli attuatori rotativi più compatti della serie VARS. Poiché la bobina si muove direttamente all'interno del campo magnetico, eliminando la necessità di ingranaggi, cinghie o spazzole, questo motore a bobina mobile rotativo risponde quasi istantaneamente alla corrente di pilotaggio e funziona senza gioco.
Questo design in miniatura è adatto per applicazioni in cui i motori servo tradizionali non possono essere installati, come moduli ottici, posizionamento di specchi e sistemi di microvalvole. L'attuatore ha una vita utile nominale di 10.000 ore e non richiede lubrificazione o manutenzione periodica.

Soluzione

I componenti di movimento rotativo tradizionali, come i motori DC con ingranaggi e i motori passo-passo, soffrono di problemi come gioco, coppia di cogging, attrito e risposta lenta, che limitano la loro precisione di posizionamento e le prestazioni dinamiche nelle applicazioni ad alta frequenza. Il VARS0008-026-00A affronta questi problemi impiegando un'architettura a bobina mobile oscillante a trasmissione diretta.
La coppia di uscita è proporzionale alla corrente di pilotaggio, consentendo un controllo della forza lineare e ripetibile; nel frattempo, la massa in movimento estremamente bassa garantisce un'elevata accelerazione e tempi di risposta a livello di millisecondi. Senza componenti di trasmissione meccanica, gioco zero e coppia di cogging zero sono caratteristiche intrinseche di questo design, e la risoluzione della posizione finale è limitata solo dal sensore di feedback. Il motore è in grado di oscillazioni bidirezionali continue ad alta frequenza, rendendolo adatto per compiti di vibrazione, scansione e smorzamento attivo.
Il suo alloggiamento compatto semplifica l'integrazione in prodotti con spazio limitato, mentre la bobina a bassa induttanza consente all'elettronica di pilotaggio di modulare rapidamente la corrente, con conseguente movimento fluido e privo di vibrazioni. Di conseguenza, gli ingegneri possono costruire un anello di posizionamento ad alta precisione e ad ampia gamma dinamica utilizzando solo un semplice amplificatore di corrente e un sensore di posizione. Rispetto alle combinazioni tradizionali motore-ingranaggi, questa soluzione riduce i costi di sistema, accorcia i tempi di sviluppo e migliora l'affidabilità.

Specifiche

Applicazione

Le applicazioni tipiche includono attuatori di posizione specchio per tecnologie laser, sistemi di scansione ottica e sterzo del fascio, attuatori rotativi per valvole e smorzamento, tavoli rotativi di posizionamento e attuatori di controllo del volo. Il motore è ampiamente utilizzato nei settori dei semiconduttori, automobilistico, industriale e aerospaziale, nonché negli strumenti medici e nell'automazione di laboratorio. Le sue dimensioni ridotte e la risposta rapida lo rendono una scelta eccellente per la stabilizzazione di gimbal di telecamere miniaturizzate, il posizionamento di switch ottici, la regolazione della testina di stampa e qualsiasi meccanismo che richieda un movimento angolare rapido e privo di gioco in un piccolo ingombro. Corsa, tensione di pilotaggio e dimensioni di montaggio personalizzate sono disponibili per progetti OEM.

FAQ

D1: Qual è la corsa totale di questo motore a bobina mobile rotativo?

Il VARS0008-026-00A fornisce una corsa totale di 26 gradi. L'angolo di corsa può essere personalizzato in base ai requisiti dell'applicazione.

D2: Perché questo motore ha gioco zero?

Il motore utilizza una struttura a trasmissione diretta. La bobina si muove direttamente nel campo magnetico senza ingranaggi o parti di trasmissione, quindi il gioco meccanico e il cogging sono completamente eliminati.

D3: Qual è la vita utile del motore?

La vita utile nominale è di 10.000 ore in condizioni operative normali. Non ci sono spazzole o componenti di trasmissione usurabili da sostituire.

D4: Qual è la quantità minima d'ordine e il tempo di consegna?

La quantità minima d'ordine è di 1 pezzo. Gli ordini di campioni vengono consegnati entro 3-5 giorni lavorativi e la produzione in serie richiede 15-25 giorni.

D5: Il motore può essere personalizzato per il mio prodotto?

Sì. Angolo di corsa, tensione di pilotaggio, resistenza della bobina, lunghezza del cavo e dimensioni di montaggio possono essere personalizzati per progetti OEM. Si prega di fornire i dettagli della vostra applicazione per una soluzione su misura.
