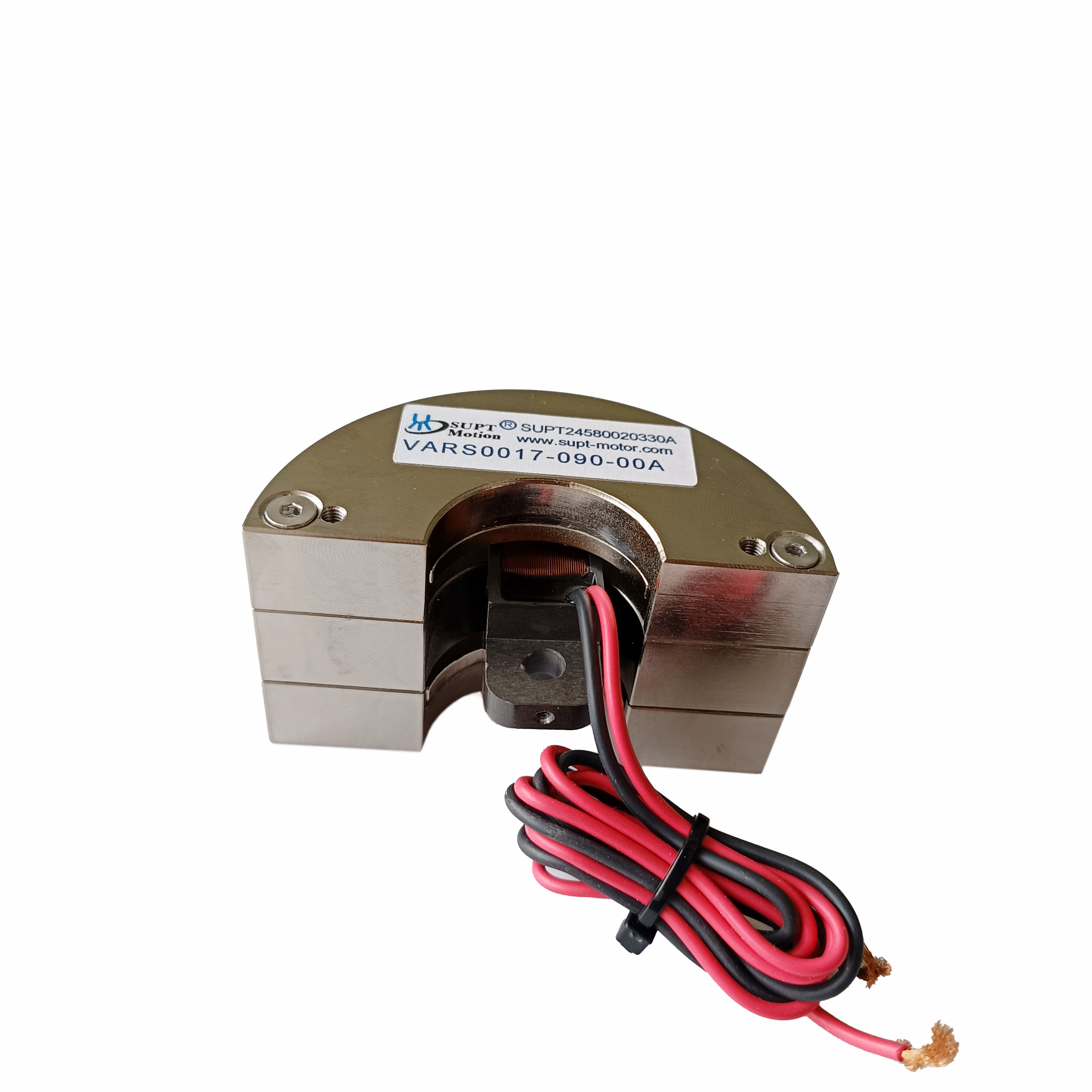

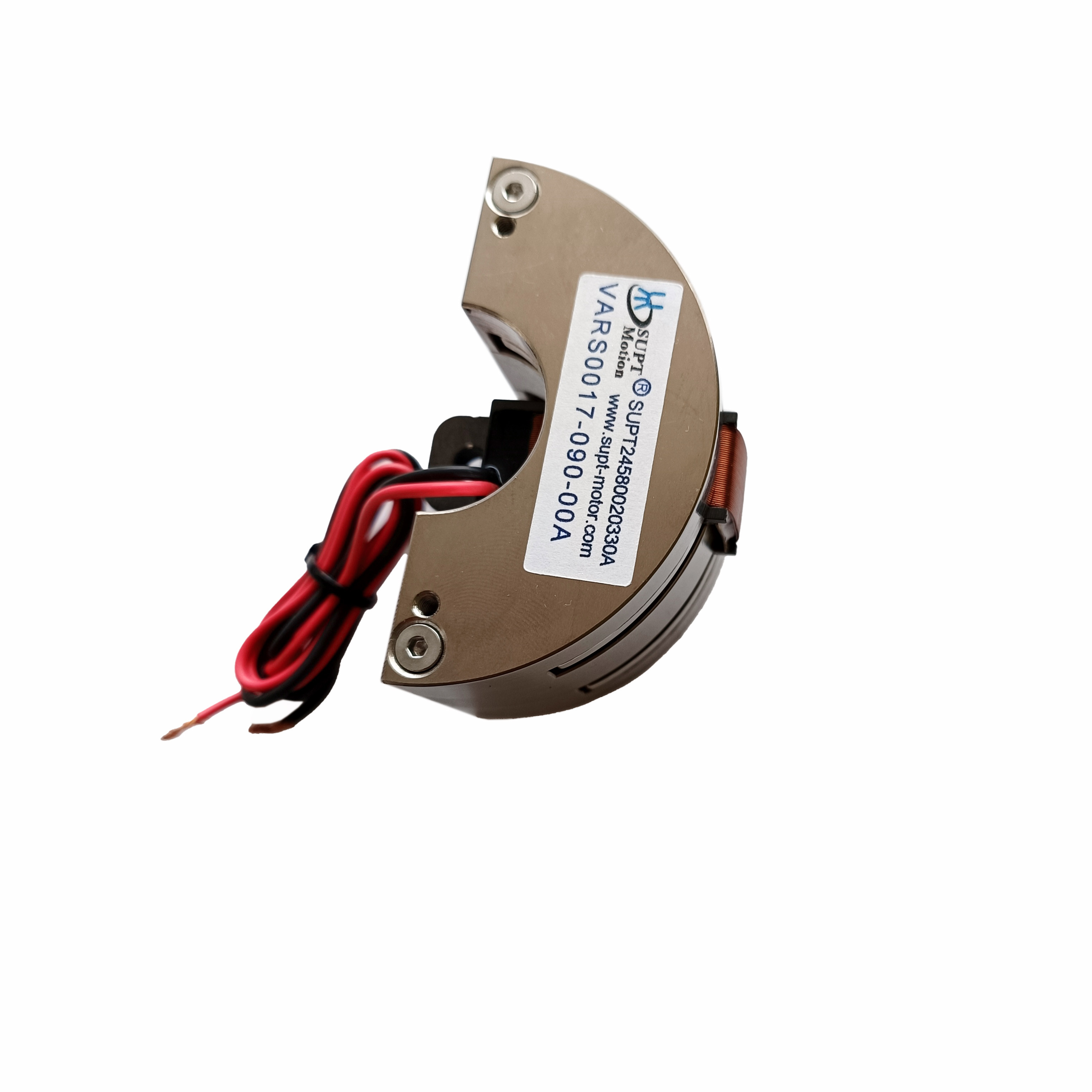

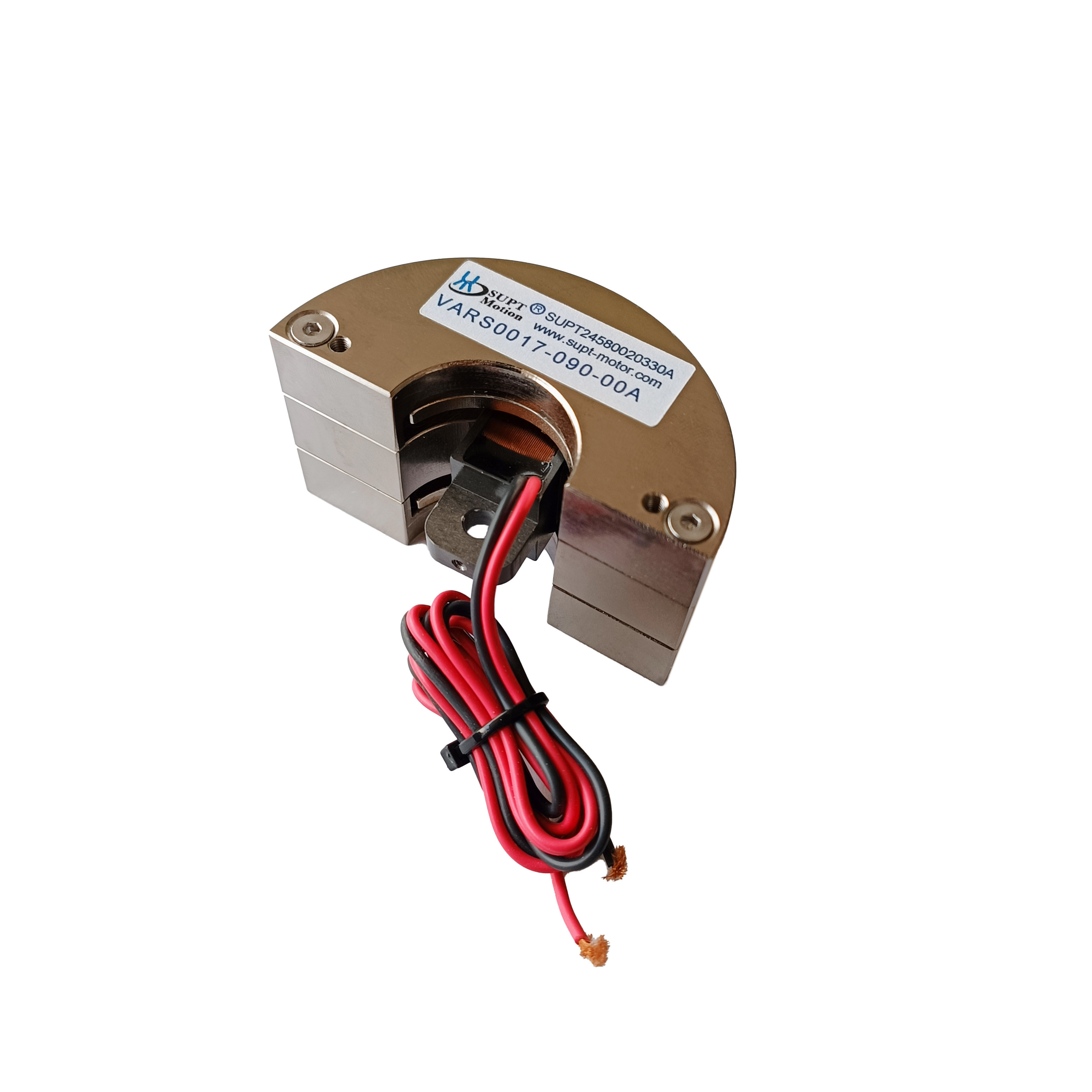

VARS0017 Motore a bobina mobile rotativo a 90 gradi risposta rapida zero gioco

Panoramica del prodotto

Il VARS0017-090-00A è un motore a bobina mobile rotativo a 90 gradi della serie SUPT MOTION VARS, progettato specificamente per il posizionamento ad ampio angolo e ad angolo limite, caratterizzato da una risposta rapida e zero gioco. A 25 °C, questo motore a bobina mobile rotativo, alimentato da una tensione massima di 11,1 V, eroga una coppia di picco di 0,17 N·m e una coppia continua di 0,1 N·m sull'intero campo di corsa di 90 gradi. La bobina mobile pesa solo 17,8 g e l'alloggiamento del motore misura 70 × 41,5 × 39 mm. Il design oscillante della bobina mobile converte la corrente di pilotaggio direttamente in coppia rotazionale, fornendo capacità di oscillazione ad alta frequenza e un movimento eccezionalmente fluido senza la necessità di ingranaggi, spazzole o trasmissione meccanica. Ciò rende l'attuatore ideale per specchi di scansione, interruttori rotativi, controllo valvole e altre applicazioni che richiedono una combinazione di ampio movimento angolare e posizionamento preciso e ripetibile. Con una durata di servizio di 10.000 ore, una costruzione in lega di alluminio e nessuna manutenzione richiesta, il VARS0017-090-00A è un'alternativa affidabile ai motori passo-passo e ai sistemi servo con ingranaggi.

Soluzione

I compiti di posizionamento ad ampio angolo vengono tipicamente eseguiti utilizzando motori passo-passo o sistemi a ingranaggi, ma questi possono portare a problemi come gioco, rumore udibile, risonanza ed errori di posizionamento cumulativi. Il VARS0017-090-00A offre una soluzione direct-drive senza gioco con una corsa fino a 90 gradi. Poiché la coppia è proporzionale alla corrente, questo motore a bobina mobile oscillante consente un controllo lineare e può essere pilotato in semplice modalità di forza ad anello aperto o funzionare in modalità di posizione ad anello chiuso in combinazione con un encoder o un sensore Hall. Il leggero gruppo bobina supporta il movimento bidirezionale ad alta frequenza, fondamentale per applicazioni di scansione, jitter e smorzamento dinamico. Il gioco zero garantisce che l'angolo di uscita rimanga costante per un dato comando, migliorando così la ripetibilità e riducendo il tempo di assestamento. Il design senza ingranaggi elimina anche la necessità di lubrificazione e usura degli ingranaggi, riducendo il costo totale di proprietà. I progettisti di sistemi possono beneficiare di questo attuatore compatto, facile da installare e controllare, pronto per la produzione di massa. Il motore a bobina mobile oscillante può funzionare continuamente alla coppia nominale e in modo intermittente alla coppia di picco, offrendo ai progettisti un ampio intervallo operativo per cicli di lavoro impegnativi.

Specifiche

Applicazione

La corsa di 90 gradi rende questo attuatore ideale per il controllo di valvole rotative, attuatori di smorzamento, posizionamento specchi per tecnologie laser, sistemi di posizionamento rotativo e attuatori di controllo del volo. Viene applicato nei settori dei semiconduttori, automobilistico, industriale e aerospaziale, e nelle apparecchiature di test e misurazione dove è richiesto un posizionamento angolare rapido e preciso. Gli usi tipici includono la rotazione di interruttori ottici, l'allineamento di antenne, la modulazione di valvole fluidi, il posizionamento di torrette per telecamere e meccanismi di feedback aptico. L'elevata risposta in frequenza supporta anche la cancellazione attiva delle vibrazioni e le applicazioni di scansione. Sono disponibili opzioni personalizzate di tensione, corsa e interfaccia per l'integrazione in specifici sistemi OEM.

FAQ

D1: Quanto è ampia la corsa angolare di questo modello?

La corsa totale è di 90 gradi, che è la corsa standard più ampia nella piccola serie VARS. Su richiesta sono disponibili corse personalizzate da 6 a 100 gradi.

D2: Il motore può oscillare ad alta frequenza?

Sì. La bobina mobile di massa ridotta e il design direct-drive supportano l'oscillazione bidirezionale ad alta frequenza, rendendo il motore adatto per applicazioni di scansione, dithering e smorzamento attivo.

D3: Il motore necessita di un riduttore?

No. Il motore a bobina mobile oscillante è un attuatore direct-drive. Non è necessario alcun riduttore, motivo per cui il sistema ha gioco zero e nessuna necessità di lubrificazione.

D4: Quali opzioni di feedback sono supportate?

Il motore può essere utilizzato con encoder, sensori Hall o sensori di posizione analogici per costruire un sistema di posizionamento ad anello chiuso. Il telaio fornisce spazio di montaggio per elementi di feedback del cliente.

D5: Qual è il periodo di garanzia?

La garanzia standard è di 1 anno. Il supporto tecnico per l'integrazione e la selezione del driver è fornito dal team di ingegneri SUPT MOTION.
