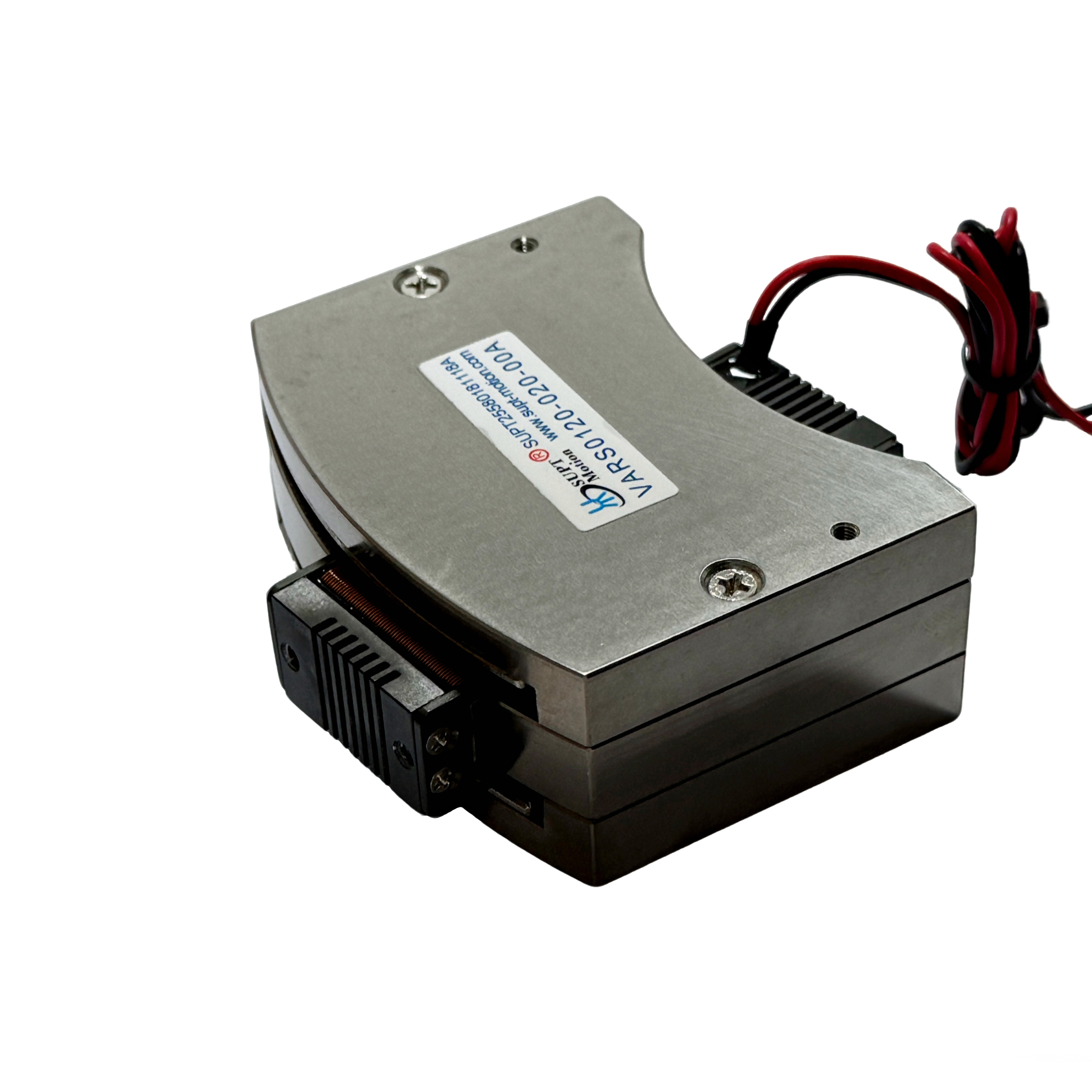

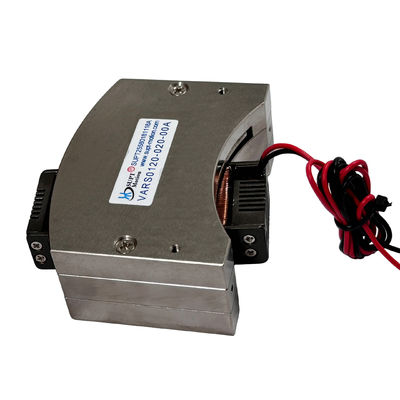

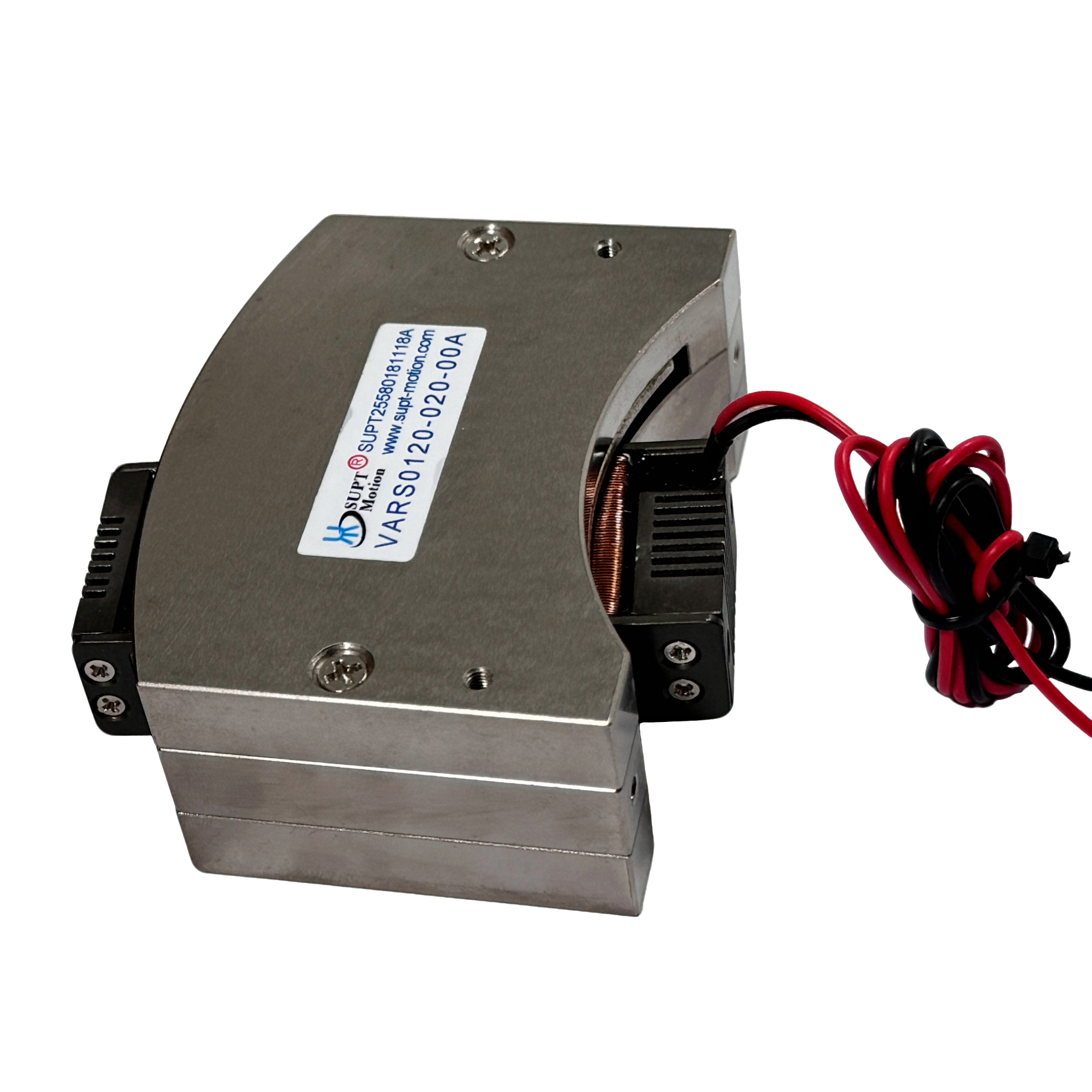

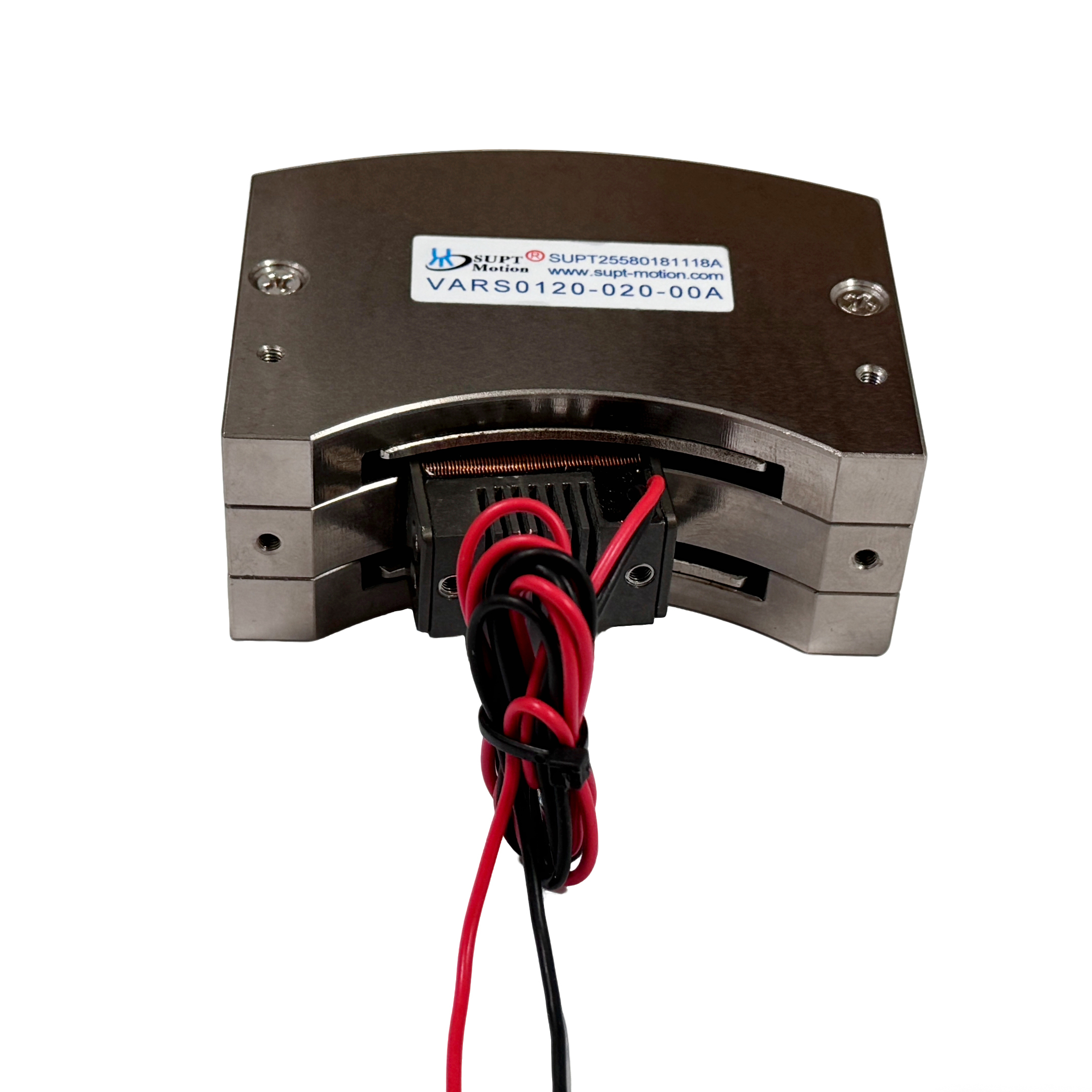

VARS0120 Motore a bobina vocale rotante ad alta accelerazione a reazione zero 1,2 Nm

Visualizzazione del prodotto

Il motore VARS0120-020-00A è un attuatore oscillante ad alta accelerazione della serie SUPT MOTION VARS. A 25 °C questo attuatore fornisce una coppia massima di 1.2 N·m e coppia continua di 0.5 N·m su un intervallo di corsia totale di 20 gradi, con una tensione di azionamento massima di 8,4 V.
La bobina vocale pesa solo 65 g e la cassa del motore misura 81 × 73,4 × 32 mm. La combinazione di coppia elevata e massa in movimento bassa produce un'eccellente accelerazione angolare.che consentono all'attuatore di raggiungere la posizione comandata in pochi millisecondiIl design della bobina vocale a azionamento diretto elimina ingranaggi e componenti di trasmissione, con conseguente effetto zero, zero effetti di ingranaggi e un movimento bidirezionale liscio ad alte frequenze.
Questo motore a bobina vocale rotante è specificamente progettato per applicazioni che richiedono un movimento da punto a punto aggressivo, una rapida stabilizzazione e un'elevata ripetibilità, come i meccanismi di pick-and-place,azionatori di persianaIl VARS0120-020-00A è costruito in lega di alluminio, ha una durata di servizio nominale di 10.000 ore ed è privo di manutenzione.fornire prestazioni dinamiche di livello servo ai sistemi di movimento compatti.

Soluzione

L'automazione ad alta velocità richiede attuatori in grado di accelerare rapidamente, stabilizzarsi rapidamente e ripetersi con precisione senza errori meccanici.reazione negativa, e la conformità, che degradano tutte le prestazioni dinamiche.Il VARS0120-020-00A risolve questo problema utilizzando un motore a bobina rotante a guida diretta che genera coppia direttamente da una bobina di bassa massa.
La sua elevata capacità di accelerazione riduce i tempi di ciclo per le apparecchiature di selezione e di classificazione, mentre il design a reazione zero garantisce una fermata precisa all'angolo comandato con ogni movimento.Dal momento che il motore non ha coppia di ingranaggio, il movimento rimane eccezionalmente liscio anche a velocità estremamente basse, migliorando così la stabilità di posizionamento nei meccanismi di precisione.
La relazione lineare tra corrente e coppia semplifica il software di controllo: i servo drive standard o semplici amplificatori di corrente possono azionare il motore in modalità di forza, velocità o posizione.Rispetto ai sistemi servo rotativi tradizionali, questo riduce lo sforzo di ingegneria e riduce al minimo il numero di componenti.La struttura robusta in alluminio e l'assemblaggio di bobina sigillata rendono anche questo attuatore adatto per ambienti industriali con polvere e vibrazioni.

Specificità

Applicazione

L'elevata caratteristica di accelerazione si adatta all'assemblaggio automatizzato, alla movimentazione dei semiconduttori, alle apparecchiature di prova e ispezione e ad altre applicazioni in cui il tempo di ciclo è critico.Gli usi tipici includono meccanismi di indice rotativo, dispositivi di scatto e porta, cassonetti di selezione, simulazione del carico dinamico, azionamento delle valvole e sistemi di controllo del volo.L'attuatore si presta anche bene nelle attività di scansione ad alta frequenza e di dithering in cui è richiesto un movimento bidirezionale veloceI mercati includono i semiconduttori, l'automotive, l'automazione industriale e l'aerospaziale.

Domande frequenti

D1: Quanto velocemente può accelerare questo motore?

La bassa massa della bobina in movimento di 65 g combinata con la coppia massima di 1,2 N-m fornisce un'accelerazione angolare molto elevata.a seconda dell'inerzia del carico e delle impostazioni del conducente.

D2: Qual è la corsa totale del VARS0120-020-00A?

La corsa totale standard è di 20 gradi.

D3: Il motore può essere utilizzato per oscillazioni continue?

La progettazione dell'azionamento diretto supporta l'oscillazione bidirezionale ad alta frequenza all'interno della coppia continua, che è adatta per applicazioni di scansione e dithering.

D4: Quale autista è consigliato?

Si raccomanda un servo driver PWM o un amplificatore di corrente lineare con potenza nominale di 8,4 V e la corrente di picco richiesta.

D5: Questo motore è adatto per ambienti industriali?

Il telaio in lega di alluminio e la costruzione robusta sono progettati per l'automazione industriale e il motore non richiede manutenzione in condizioni normali di funzionamento.
