VARS0042 Motore a Bobina Mobile Rotante Controllo Veloce Specchio 0.42Nm Attuatore 40deg

Panoramica del prodotto

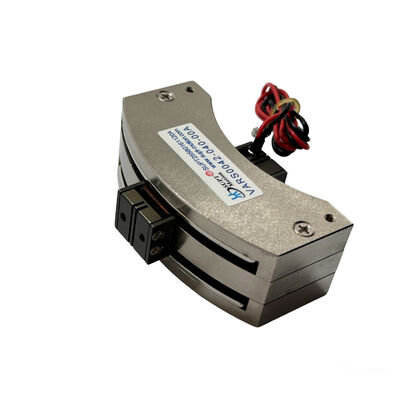

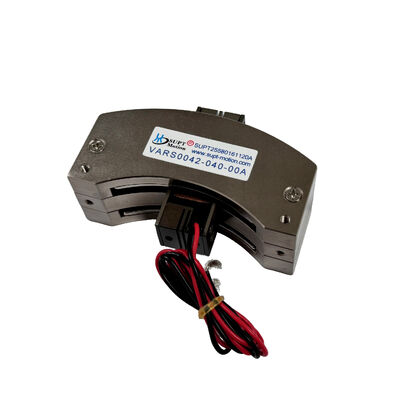

Il VARS0042-040-00A è un motore a bobina mobile rotativo di tipo oscillante sviluppato da SUPT MOTION per movimenti diretti e ad angolo limitato. A 25 °C, questo motore a bobina mobile di tipo oscillante eroga una coppia di picco di 0,42 N·m e una coppia continua di 0,38 N·m su un intervallo di corsa totale di 40 gradi, con una tensione di pilotaggio massima nominale di soli 3,5 V.
La bobina mobile pesa solo 38 grammi e ruota nel campo magnetico senza la necessità di ingranaggi, cinghie o spazzole; di conseguenza, l'albero di uscita risponde quasi istantaneamente alla corrente di pilotaggio e non vi è alcun gioco meccanico. Le dimensioni del telaio sono 82 × 53,6 × 30,3 millimetri, consentendone l'installazione in moduli ottici compatti e teste di scansione.
Questo attuatore oscillante si basa sul principio di un motore di coppia ad angolo limitato: la coppia generata è proporzionale alla corrente della bobina, conferendo al dispositivo caratteristiche lineari intrinseche facili da controllare e prive di effetti di cogging.

Soluzione

I sistemi di sterzo e scansione del fascio pongono requisiti stringenti sugli attuatori angolari: gli specchi devono raggiungere le loro posizioni comandate rapidamente, stabilizzarsi senza oscillazioni e mantenere i loro angoli con elevata stabilità durante il funzionamento del laser. Alle frequenze di commutazione utilizzate nei controller galvanometrici, i motori con ingranaggi e gli azionamenti passo-passo spesso incontrano problemi come gioco, risonanza e surriscaldamento.
Il VARS0042-040-00A soddisfa questi requisiti con la sua architettura a bobina mobile senza telaio. Grazie alla relazione proporzionale tra coppia e corrente, combinata con la sua bassa massa, questo attuatore di tipo oscillante raggiunge un'accelerazione estremamente elevata per le sue dimensioni e, se utilizzato con un driver in modalità corrente, può raggiungere l'angolo target entro pochi millisecondi.
Poiché non vi è alcun meccanismo di riduzione meccanica, il gioco è zero; nel frattempo, la bassa tensione della bobina di 3,5 V mantiene basso il consumo energetico, consentendo al motore di rimanere freddo durante la scansione continua.
I progettisti di sistemi possono chiudere il loop attorno alla posizione chiusa dell'attuatore utilizzando un encoder o un sensore capacitivo, ottenendo così un movimento angolare fluido e ripetibile sull'intero intervallo di 40 gradi. Le sue caratteristiche di coppia lineare semplificano il processo di sintonizzazione del servo e eliminano la necessità di complesse tabelle di compensazione, riducendo così i tempi di sviluppo per applicazioni di controllo specchio ad alta velocità.

Specifiche

Applicazione

Il VARS0042-040-00A è tipicamente installato come attuatore di posizione dello specchio in vari tipi di apparecchiature per la tecnologia laser, inclusi scanner galvanometrici per marcatura e incisione laser, dispositivi di sterzo del fascio per taglio e saldatura laser, interruttori ottici e moduli di sterzo LiDAR. La sua ampia corsa di 40 gradi e la bassa tensione di pilotaggio lo rendono anche molto ricercato nei settori dei semiconduttori, automobilistico, industriale e aerospaziale per l'uso come valvole rotative e attuatori di smorzamento, sistemi di posizionamento rotativo e attuatori di controllo di volo.
In tutte le applicazioni di cui sopra, questo attuatore offre gli stessi vantaggi: controllo rapido dello specchio con tempi di stabilizzazione a livello di millisecondi, coppia di mantenimento stabile in grado di resistere alle vibrazioni esterne e un corpo compatto che semplifica i layout del banco ottico. Il motore può sopportare oscillazioni bidirezionali continue entro la sua valutazione di coppia continua, rendendolo adatto per applicazioni di jitter, inseguimento e scansione. SUPT MOTION supporta la personalizzazione OEM dei limiti di corsa, della spinta, della lunghezza del cavo e della geometria di montaggio per progetti di volume.

FAQ

D1: Qual è la corsa totale di questo motore a bobina mobile rotativo?

Il VARS0042-040-00A fornisce una corsa totale di 40 gradi. La corsa meccanica può essere ridotta o l'angolo elettrico limitato dal controller per applicazioni che necessitano di un intervallo di lavoro più piccolo.

D2: Questo motore può pilotare uno specchio a sterzo rapido?

Sì. La bobina a trasmissione diretta e la massa mobile di 38 g offrono costanti di tempo meccaniche molto brevi, quindi lo specchio si stabilizza rapidamente dopo ogni movimento. Con un controller ad anello chiuso e un sensore di posizione, è possibile ottenere un controllo rapido e ripetibile dello specchio nei sistemi di scansione laser e di stabilizzazione del fascio.

D3: Perché la tensione massima è solo 3,5 V?

La bobina è avvolta per un funzionamento a bassa tensione e alta corrente per ridurre al minimo il calore e le interferenze elettromagnetiche nelle apparecchiature ottiche sensibili. È sufficiente un semplice amplificatore lineare o un driver PWM con una potenza nominale di 3,5 V e la corrente di picco richiesta, e SUPT MOTION può fornire consulenza sulla selezione del driver.

D4: Questo attuatore presenta gioco o cogging?

No. Non ci sono ingranaggi, cinghie o altri elementi di trasmissione tra la bobina e l'uscita, quindi il gioco e la coppia di cogging sono eliminati strutturalmente. La ripetibilità del posizionamento è limitata solo dal sensore di feedback e dal montaggio meccanico.

D5: Quali sono i termini di ordinazione e personalizzazione?

La quantità minima d'ordine è di 1 pezzo, con consegna di campioni in 3-5 giorni lavorativi e produzione di massa in 15-25 giorni. La corsa, la tensione di pilotaggio, la resistenza della bobina, il cavo e le dimensioni di montaggio possono essere personalizzati per progetti OEM.
