VARS0022 Motore a Bobina Mobile Rotativo Micro Dimensioni Alta Stabilità Attuatore 0.22Nm 32deg

Panoramica del prodotto

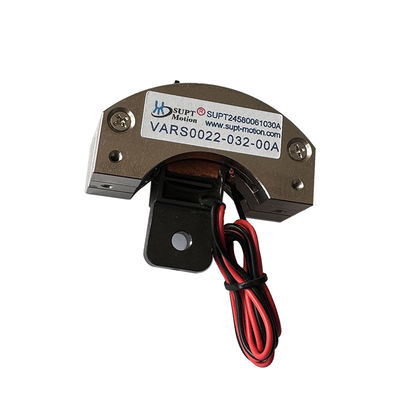

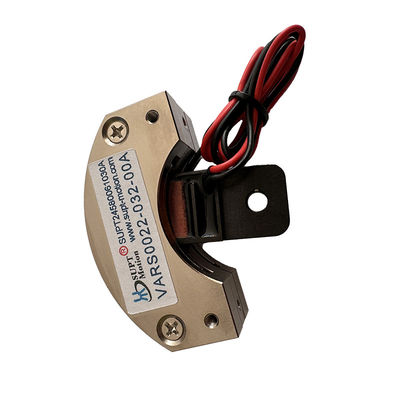

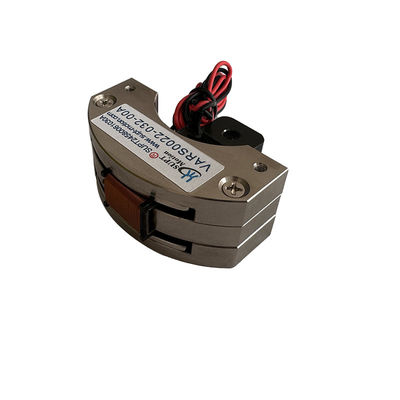

Il VARS0022-032-00A è un motore a bobina mobile rotativo compatto di tipo oscillante introdotto da SUPT MOTION, progettato specificamente per un posizionamento angolare preciso in spazi ristretti. A 25 °C, questo motore a bobina mobile rotativo fornisce una coppia di picco di 0,22 N·m e una coppia continua di 0,12 N·m su un intervallo di movimento totale di 32 gradi, con una tensione di pilotaggio massima di 15,5 V.
Misurando solo 60 × 60 × 36 mm e con una bobina mobile che pesa solo 21,5 grammi, questo motore è attualmente uno degli attuatori rotativi a angolo limitato più leggeri disponibili per applicazioni di grado strumentale. Grazie al suo design a trasmissione diretta, il rotore risponde istantaneamente ai comandi di corrente ed è privo dei problemi di gioco tipici dei motori con ingranaggi.
Poiché la coppia aumenta linearmente con la corrente e non vi è usura delle spazzole, questo attuatore a bobina mobile fornisce un movimento fluido e ripetibile per tutta la sua vita utile nominale di 10.000 ore. L'alloggiamento in lega di alluminio offre un'eccellente dissipazione del calore e protegge gli assiemi di bobina e magnete sia in ambienti industriali che di laboratorio.

Soluzione

I progettisti di strumenti compatti richiedono spesso una piattaforma rotante sufficientemente piccola da poter essere montata accanto a componenti ottici o sensori, ma sufficientemente stabile da mantenere il proprio angolo durante le misurazioni. I micro-motori passo-passo non solo aggiungono peso, ma consumano anche corrente di mantenimento continua e generano ondulazioni di cogging che interferiscono con i carichi utili sensibili.
Il VARS0022-032-00A offre un'alternativa: un microattuatore integrato e altamente stabile. La bobina viene pilotata direttamente all'interno del campo magnetico, quindi il motore ha gioco zero e coppia di mantenimento zero; la bassa massa in movimento garantisce una frequenza di risonanza meccanica sufficientemente elevata, consentendo una risposta allo stato stazionario rapida e ben smorzata. La coppia di mantenimento viene fornita elettromagneticamente e richiede solo una corrente continua moderata per essere mantenuta, consentendo al sistema di ottenere un bloccaggio angolare rigido senza la necessità di freni meccanici.
Questa soluzione consente agli ingegneri di costruire un anello di posizionamento angolare altamente stabile utilizzando solo tre componenti: l'attuatore, un amplificatore di corrente e un sensore angolare. La prevedibile costante di coppia semplifica il processo di messa a punto e, man mano che i progetti scalano, lo stesso codice di controllo può essere riutilizzato su diverse dimensioni di rack VARS. Il risultato è un asse di movimento compatto, silenzioso e privo di manutenzione, in grado di soddisfare le aspettative di precisione delle moderne apparecchiature ottiche e di test.

Specifiche

Questo motore a bobina mobile rotativo di micro-dimensioni si adatta ad applicazioni in cui lo spazio sulla scheda è misurato in millimetri: ruote filtro ottiche, stabilizzatori cardanici miniaturizzati, meccanismi di assistenza autofocus, regolatori di testine di stampa e posizionatori di valvole compatti. Viene utilizzato anche in strumenti per la manipolazione di semiconduttori, automazione di laboratorio e strumenti medici che richiedono uno stadio angolare piccolo, pulito e ad alta stabilità.

La corsa di 32 gradi copre la spazzata necessaria alla maggior parte dei meccanismi di allineamento e commutazione dei sensori, mentre la bobina leggera consente movimenti delicati e privi di oscillazioni che non scuotono i componenti vicini. Nelle applicazioni di valvole rotative e smorzamento, il motore fornisce una modulazione di coppia fluida e nei sistemi di posizionamento rotativo agisce come un preciso indicizzatore ad angolo limitato. Per i clienti che necessitano di un ingombro diverso, SUPT MOTION offre la stessa tecnologia a bobina mobile di tipo oscillante in dimensioni di telaio che vanno dal miniatura alle classi industriali ad alta coppia.
FAQ

D1: Quanto è compatto il VARS0022-032-00A?

Il telaio esterno misura 60 × 60 × 36 mm e la bobina mobile pesa solo 21,5 g, il che lo rende adatto all'installazione all'interno di strumenti portatili, moduli ottici e assiemi di automazione compatti.

D2: Cosa rende questo motore stabile ad un angolo fisso?

L'elevata stabilità deriva dal design a bobina mobile a trasmissione diretta: la coppia è proporzionale alla corrente, non c'è attrito o gioco nel percorso di trasmissione e la bobina a bassa inerzia consente all'anello di servo di mantenere saldamente l'angolo comandato senza cicli limite o deriva.

D3: Il motore può oscillare continuamente?

Sì. Entro la capacità di coppia continua di 0,12 N·m a 25 °C, l'attuatore può funzionare in oscillazione bidirezionale continua per compiti di scansione, dithering o pompaggio, senza usura delle spazzole a limitarne la durata.

D4: Quale dispositivo di feedback deve essere utilizzato?

Un encoder ottico, un encoder magnetico o un sensore capacitivo possono essere montati sull'albero di uscita a seconda della risoluzione necessaria. L'attuatore stesso si comporta come una pianta lineare pulita, quindi la maggior parte dei metodi di tuning servo standard sono applicabili.

D5: È disponibile la personalizzazione per questo modello?

Sì. L'angolo di corsa, la tensione di pilotaggio, la terminazione della bobina, i dettagli dell'albero e i fori di montaggio possono essere adattati per programmi OEM. L'ordine minimo è di 1 pezzo e i campioni vengono generalmente spediti entro 3-5 giorni lavorativi.
