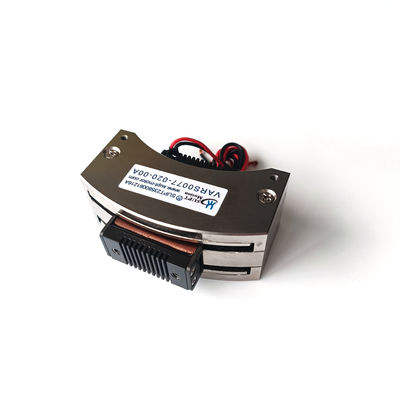

VARS0077 Motore a Bobina Mobile Rotante ad Alta Accelerazione Attuatore a Oscillazione 0.77Nm 20 gradi

Visualizzazione del prodotto

Il VARS0077-020-00A è un motore a bobina vocale rotante di tipo swing ad alta accelerazione prodotto da SUPT MOTION, adatto per applicazioni che richiedono spostamenti angolari estremamente veloci su un breve tratto.A 25 °C, questo motore a bobina vocale di tipo oscillante fornisce una coppia massima di 0,77 N·m e una coppia continua di 0,63 N·m, con una corsa totale di 20 gradi e una tensione massima di azionamento di 6,7 V.
La bobina in movimento pesa 66 grammi e le dimensioni complessive sono di 75 × 50 × 30 millimetri.o spazzole tra l'input elettrico e l'output meccanico, in modo che ogni ampere di corrente sia direttamente convertito in coppia senza essere influenzato dai ritardi del sistema di trasmissione.
Questo attuatore oscillante è progettato per movimenti brevi, rapidi e altamente ripetitivi in cui il throughput è critico.La combinazione di coppia di picco elevata e massa moderata si traduce in un'accelerazione angolare che consente meccanismi di pick-and-place, cancelli di selezione e elementi di scansione per completare ogni ciclo in pochi millisecondi, mentre la robusta custodia in alluminio garantisce la rigidità del componente durante il funzionamento ad alta velocità.

Soluzione

Le macchine di produzione veloci spesso perdono tempo di ciclo a causa di attuatori che si muovono troppo lentamente o che risuonano dopo ogni passaggio.stepper e piccoli motori CC con cambio aggiungono tutti ritardi di conformità e di regolazione che limitano il numero di operazioni al minuto che una macchina può eseguire.
Il VARS0077-020-00A risolve il problema con una topologia di bobina vocale ad alta accelerazione.il motore può essere azionato con profili di corrente aggressivi per accelerare rapidamenteIl colpo di 20 gradi è un viaggio pratico per specchi deflettori, flaps di selezione,di altezza superiore a 1000 mm.
L'assenza di riduzione meccanica significa anche che non c'è alcuna reazione negativa per eccitare vibrazioni e nessuna parte lubrificata per degradarsi in milioni di cicli.In funzione continua il motore funziona entro il limite di 0.63 N·m di coppia continua, e il breve percorso termico attraverso il telaio in alluminio mantiene la temperatura di avvolgimento sotto controllo.un asse rotativo ripetibile e privo di manutenzione, di semplice integrazione con servo driver standard,.

Specificità

Applicazione

Gli usi tipici includono specchi deflettori ad alta frequenza nella lavorazione laser, elementi oscillatori nelle linee di stampa e imballaggio, cancelli di smistamento ad alta velocità,le navette di alimentazione e le sonde di prova che devono passare rapidamente tra le posizioni di misurazioneL'attuatore è ugualmente presente in valvole rotative e attuatori di ammortizzazione, sistemi di posizionamento rotativi e attuatori di controllo di volo nei settori dei semiconduttori, dell'automotive, dell'industria e dell'aerospazio..
Per ciascuna di queste applicazioni la corsa di 20 gradi è sufficiente a muovere una leva, una vela o uno specchio attraverso il suo raggio utile,mentre l'alta accelerazione mantiene il tempo morto tra i comandi estremamente breveL'unità ha anche buone prestazioni in attività di oscillazione continua come il dithering e la cancellazione delle vibrazioni.dove la sua costruzione a resistenza zero evita gli urti e l'usura che accorciano la vita dei collegamenti meccaniciI limiti di corsa personalizzati, la tensione della bobina e le interfacce di montaggio possono essere progettati per i produttori di apparecchiature originali.

Domande frequenti

D1: Quanto veloce può muoversi il VARS0077-020-00A?

Con una coppia massima di 0,77 N·m che spinge una bobina da 66 g, l'attuatore ottiene un'accelerazione angolare molto elevata.e i tipici movimenti a breve tratto si stabiliscono nell'intervallo basso di millisecondi quando vengono utilizzati con un servo driver in modalità corrente.

D2: Qual è il colpo totale?

La corsa totale standard è di 20 gradi. Si possono fornire fermate meccaniche e limiti d'angolo basati sul controller per applicazioni che richiedono un percorso più piccolo o una posizione centrale definita.

D3: Può funzionare in oscillazione continua?

Sì, l'oscillazione bidirezionale continua è consentita entro la coppia continua nominale di 0,63 N·m a 25 °C, che copre le funzioni di dithering, scansione e attenuazione delle vibrazioni senza surriscaldamento.

D4: Perché non c'è alcuna reazione negativa in questo motore?

La bobina guida l'uscita direttamente all'interno del campo magnetico, quindi il progetto non contiene ingranaggi, cinture o accoppiamenti.non per regolazione.

Q5: Quali opzioni di consegna e supporto sono disponibili?

La quantità minima di ordine è di 1 pezzo. I campioni vengono spediti in 3-5 giorni lavorativi e gli ordini di produzione in 15-25 giorni. SUPT MOTION fornisce guide per l'utente del conducente e servizi di personalizzazione per progetti OEM.
