Sistemi di trasporto materiale personalizzati alimentati da alimentatori vibranti con motore a bobina vocale
| Luogo di origine | Jiangsu, Cina |
|---|---|
| Marca | SUPT MOTION |
| Certificazione | ISO9001-2000 |
| Numero di modello | VCAZ0010-0020-00A |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | USD 60-200 / Piece |
| Imballaggi particolari | Cartone per esportazione con protezione in schiuma antistatica |
| Tempi di consegna | 3-5 giorni lavorativi per i campioni, 15-25 giorni per la maggior parte |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Da negoziare |
Dettagli
| Coppia di picco | 4,2 Nm | Tipo di motore | Motore a bobina mobile vibrante |
|---|---|---|---|
| CONSTANTE del campo elettromagnetico di ritorno | 2,7 V/m/s | tensione massima | 14.8 V |
| Peso della bobina | 13 g | Vita utile | 10.000 ore |
| Ictus totale | 1,5 mm | Coppia continua a 25 C | 2,2 Nm |
| Materiale | Lega di alluminio | Modello del prodotto | VCAZ0010-0020-00A |
Descrizione di prodotto
Panoramica del prodotto

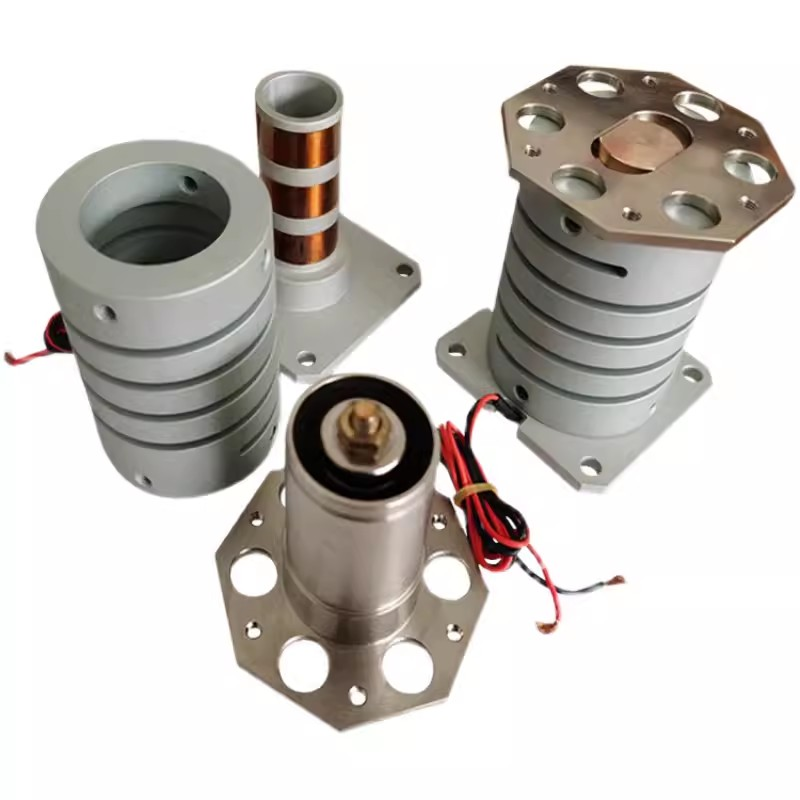

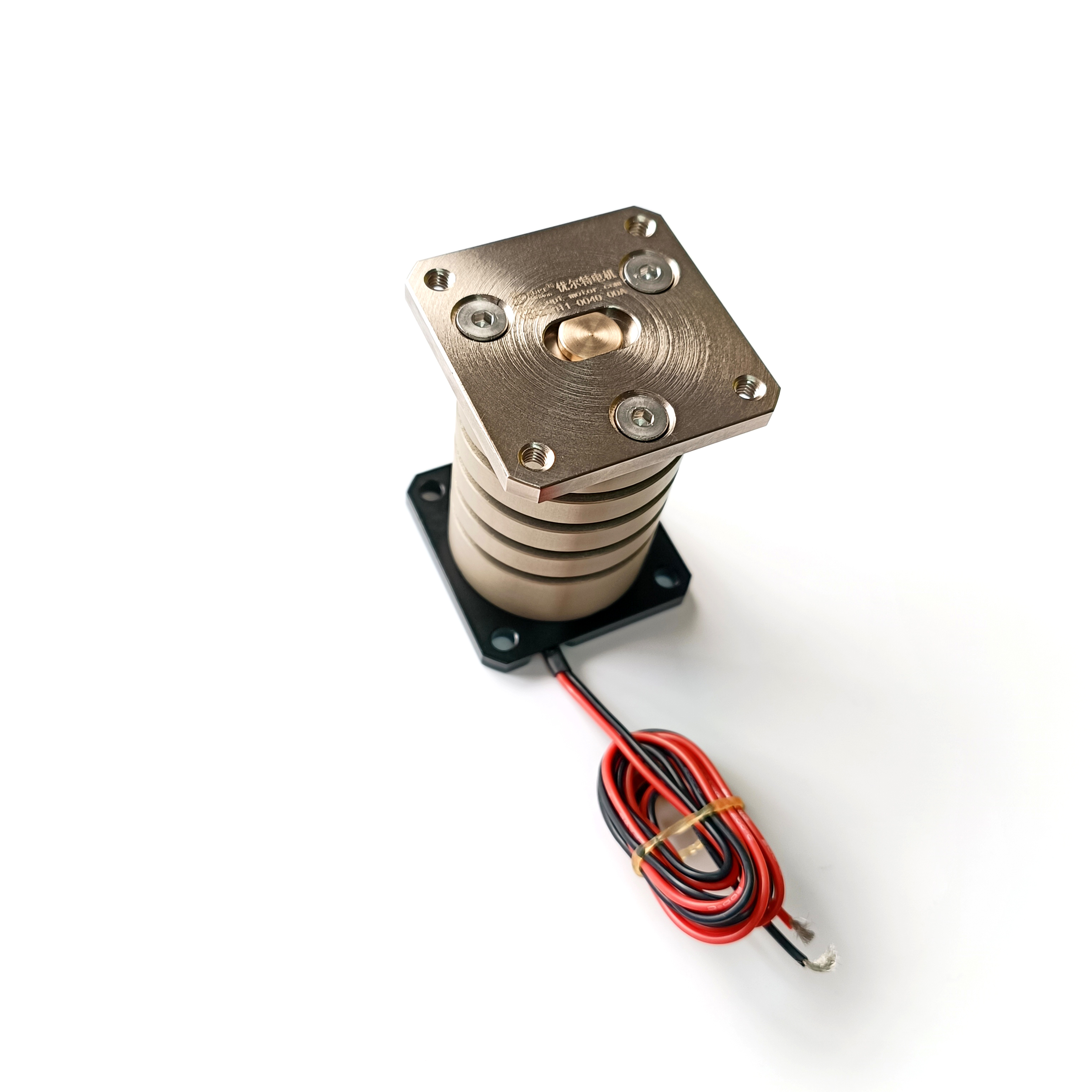

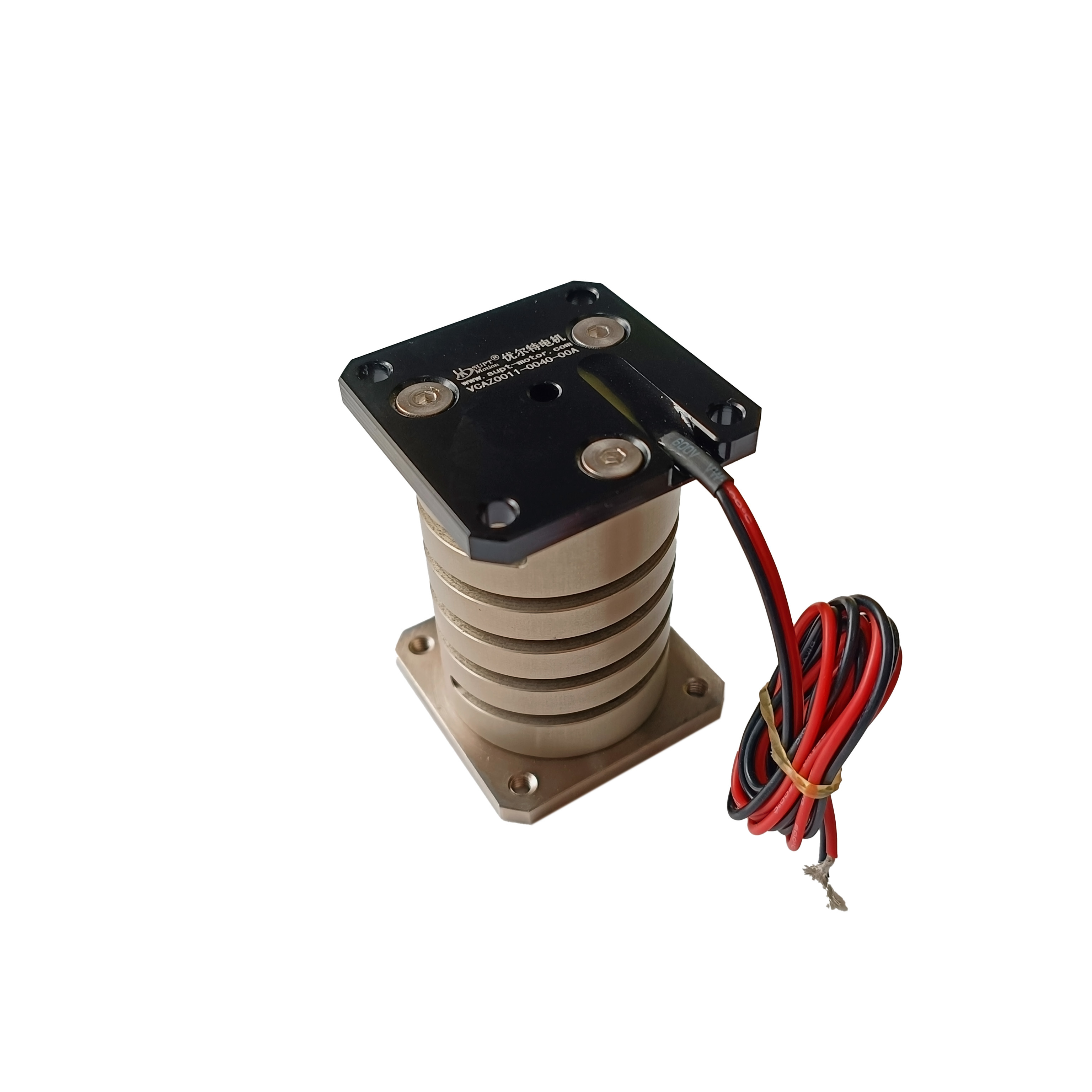

Il motore a bobina mobile a vibrazione flessibile SUPT MOTION (serie VCAZ) è l'unità di potenza centrale specificamente progettata per alimentatori vibranti flessibili.
Prodotti in grandi quantità utilizzando materiali ad alta resistenza e alta stabilità, le molle e i motori sono sottoposti a misurazioni e test al 100% per garantire stabilità e coerenza del prodotto.
Attraverso un movimento lineare ad alta frequenza in entrambe le direzioni verticali, il motore a bobina mobile aziona i pezzi per muoversi in più direzioni all'interno del vassoio di alimentazione, consentendo un trasporto e un orientamento fluidi dei materiali.
Rispetto ai tradizionali alimentatori vibranti elettromagnetici, la soluzione di azionamento con motore a bobina mobile offre i seguenti vantaggi: regolazione programmabile di frequenza e ampiezza, che consente l'adattamento a diversi materiali senza sostituire componenti meccanici; risposta di avvio/arresto a livello di millisecondi, che consente un controllo preciso dei singoli pezzi; e movimento fluido senza impatti meccanici, rendendolo più delicato sui materiali fragili. I motori a bobina mobile a vibrazione flessibile sono ampiamente utilizzati nelle linee di assemblaggio automatizzate in settori quali componenti elettronici, hardware di precisione e materiali di consumo medicali.
Vantaggi del prodotto
Parametri programmabili: Frequenza, ampiezza e forma d'onda sono regolabili in tempo reale
Risposta rapida: Avvio/arresto a livello di millisecondi per un controllo preciso dei materiali
Movimento fluido: Funzionamento senza scosse protegge i componenti vulnerabili
Alimentazione multidirezionale: Consente il trasporto omnidirezionale se combinato con sistemi multiasse
Ispezione completa al 100%: Test al 100% di molle e motori
Motori a bobina mobile per ciotole vibranti, alimentatori vibranti flessibili, motori per la movimentazione dei materiali, attuatori vibranti ad alta frequenza, azionamenti per ciotole vibranti flessibili
Specifiche
| Parametro | Valore tipico |
| Intervallo di spinta | Personalizzato |
| Intervallo di corsa | Personalizzato |
| Tensione operativa | 14,8 V CC |
| Frequenza di risposta | Regolabile |
| Regolazione dell'ampiezza | Controllato da programma |
| Vita utile | ≥100 milioni di cicli |
| Numero di modello | VCAZ0010-0020-00A | |||
| Parametri della bobina | Tolleranza | Simbolo | Valore | Unità |
| DCR | ±10% | R | 9,5 | Ω |
| Tensione di picco | valore standard | Vp | 14,8 | V |
| Corrente massima | valore standard | Ip | 1,6 | A |
| Costante di forza | ±7,5% | KF | 2,7 | N/A |
| Costante di retroazione FEM | valore standard | KD | 2,7 | V/M/Sec |
| Induttanza | ±30% | L | 0,37 | mH |
| Parametri dell'attuatore | Simbolo | Valore | Unità | |
| Forza di picco | Fp | 4,2 | N | |
| Forza continua di stallo | Fc | 2,2 | N | |
| Costante dell'attuatore | Ka | 0,87 | N//W | |
| Costante elettrica di tempo | Te | 0,04 | milli-sec | |
| Pmax | Pp | 24 | W | |
| Corsa | S | 1,5 | mm | |
| Gioco su ciascun lato della bobina | CL | 0,8 | mm | |
| Resistenza termica | Oth | 20 | ℃/W | |
| Temperatura massima della bobina consentita | Tmax | 150 | ℃ | |
| Peso della bobina | WTc | 13 | g | |
| Peso dell'acciaio magnetico | WTE | 56 | g | |
| Peso dell'attuatore | WTa | 69 | g | |
Applicazione
Alimentazione a vibrazione flessibile per componenti elettronici
Smistamento per orientamento di parti metalliche di precisione
Assemblaggio e alimentazione automatizzati di materiali di consumo medicali
Alimentazione multidirezionale di parti di forma irregolare
Sistemi di trasporto per materiali in piccoli lotti e ad alta varietà
Informazioni sulla personalizzazione:
Questo prodotto supporta la personalizzazione dei parametri di spinta, corsa e ampiezza per adattarsi a diversi materiali e requisiti di velocità di alimentazione
