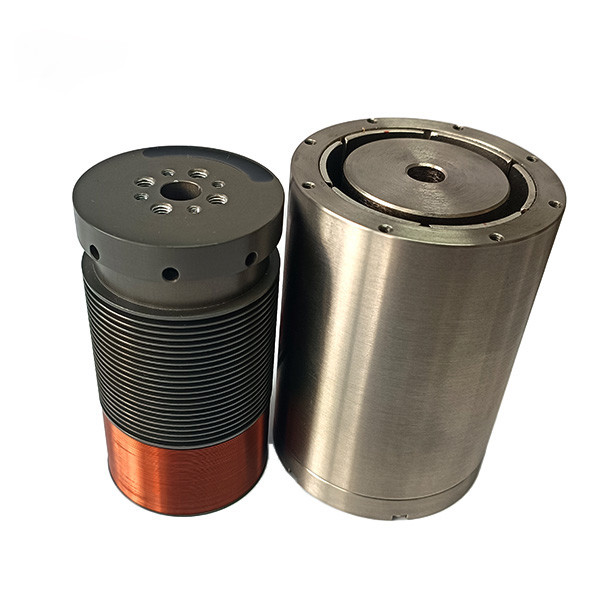

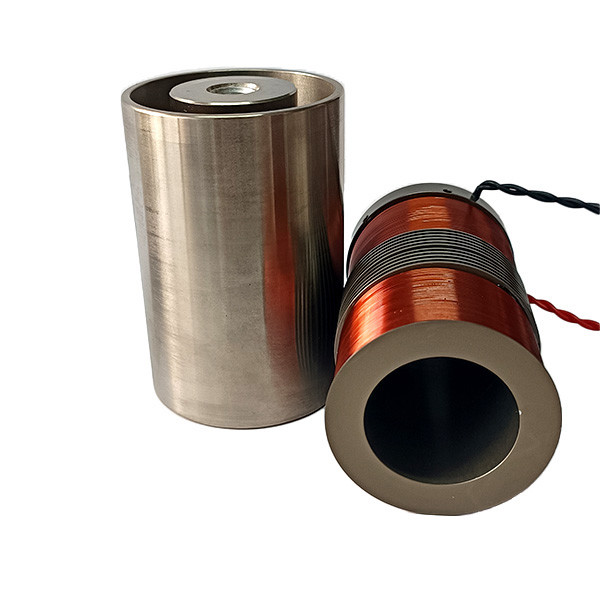

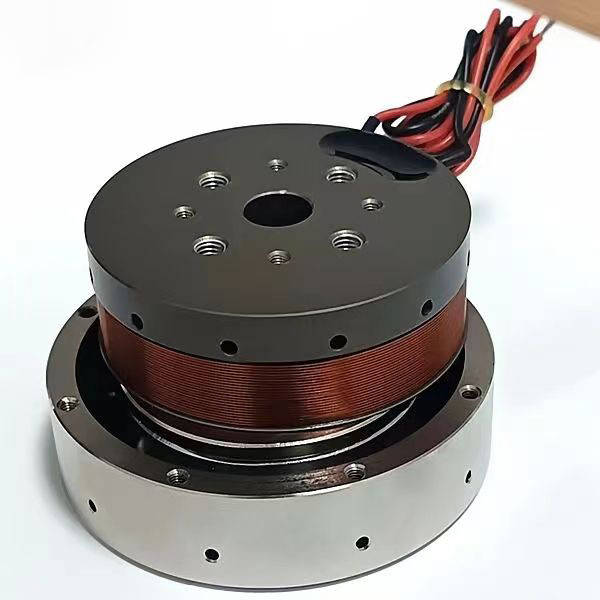

Motori a bobina vocale VCM ad alta precisione a basso rumore per sistemi ottici

  • Low-Noise High-Precision VCM Voice Coil Motors For Optical Systems
  • Low-Noise High-Precision VCM Voice Coil Motors For Optical Systems
  • Low-Noise High-Precision VCM Voice Coil Motors For Optical Systems
Luogo di origine porcellana, Suzhou
Marca SUPT MOTION
Certificazione CE, ISO9001
Numero di modello VCAR0022-0098-00A
Quantità di ordine minimo 1pc
Prezzo $155
Imballaggi particolari Imballaggio personalizzato ecc.
Tempi di consegna 1-5 prodotti 5-7 giorni di spedizione, campioni 3-5 giorni, ingrosso da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Articolo Mini Electric Motors Noise Basso
Peso 20G Tipo di bobina di larghezza superiore a 20 mm
Forza massima 22N Modello VCAR0022-0098-00A
Proteggere la caratteristica Completamente chiuso Dimensione generale 200*400*404mm
tensione massima 24.7V Colpo totale 9,8 mm
Forza continua 6,6
Evidenziare

Sistemi ottici Motore a bobina vocale VCM

,

Motore a bobina vocale VCM ad alta precisione

,

Motore a bobina vocale VCM a basso rumore
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

Il motore a bobina vocale SUPT MOTION è un azionamento lineare basato sul principio dell'induzione elettromagnetica.accelerazione elevata, struttura semplice, piccole dimensioni, buone caratteristiche di forza e facile controllo.è particolarmente adatto per l'uso in alcuni spazi stretti. Può essere ampiamente utilizzato nella scansione ottica, nel monitoraggio della messa a fuoco e in altre applicazioni aerospaziali.di larghezza superiore a 50 mm, fotocamere digitali, microscopi, messa a fuoco dinamica dell'asse Z delle apparecchiature di taglio laser, messa a fuoco e tracciamento di azionamenti ottici, nonché controllo di guinzaglio di specchi veloci nei telescopi astronomici.Realizza immagini ottiche di alta qualità e elaborazione laser controllando con precisione la posizione e l'atteggiamento dei componenti ottici.
Le principali applicazioni dei motori a bobina vocale in ottica includono la scansione ottica, il posizionamento, la mira, il tracciamento e la stabilizzazione, nonché il controllo preciso del movimento di lenti o specchi.Queste applicazioni richiedono motori a bobina vocale in grado di fornire, controllo del movimento ad alta precisione per soddisfare la domanda di posizione e movimento precisi di lenti o specchi nei sistemi ottici.

Caratteristiche:

Alta risposta, alta accelerazione, bobine a bassa massa.
Nessun effetto di ingranaggio, zero isteresi.
Struttura semplice, peso leggero, risposta ad alta frequenza, funzionamento agevole.
Corrente: 1 mm-60 mm
Spinta: 0,5N-3000N

Parametri del prodotto:

Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Applicazioni:

I motori a bobina vocale sono utilizzati anche nella strumentazione ottica per ottenere spostamento e messa a fuoco delle lenti ad alta precisione e rapida risposta,con una lunghezza massima di 20 mm o più ma non superiore a 30 mm.



Applicazione principale di un motore a bobina vocale:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.

2- Funzionamento delle valvole sul campo:Tipi di valvole di misurazione, sistemi di prova di pressione, chimica delle valvole pneumatiche

sistema di iniezione.
3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione.
4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione.
5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di analisi.
6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7.Campo d'uso commerciale: pompa di raffreddamento per computer con fotocamera in miniatura sistema di messa a fuoco.
8Industria dell'automazione: attrezzature laser,Dispensatore, apparecchiature di prova, macchine tessili.
