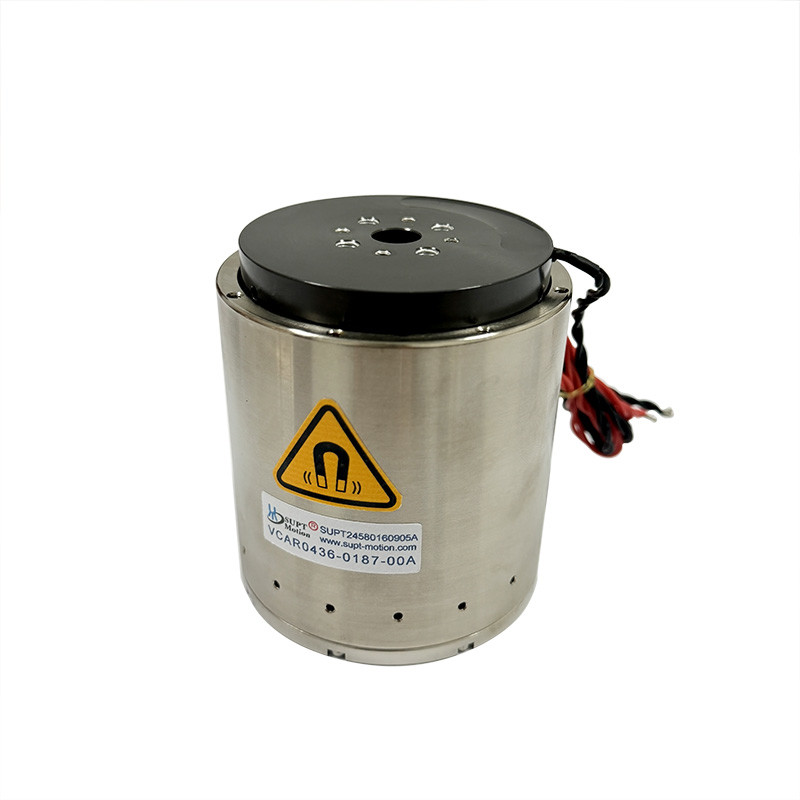

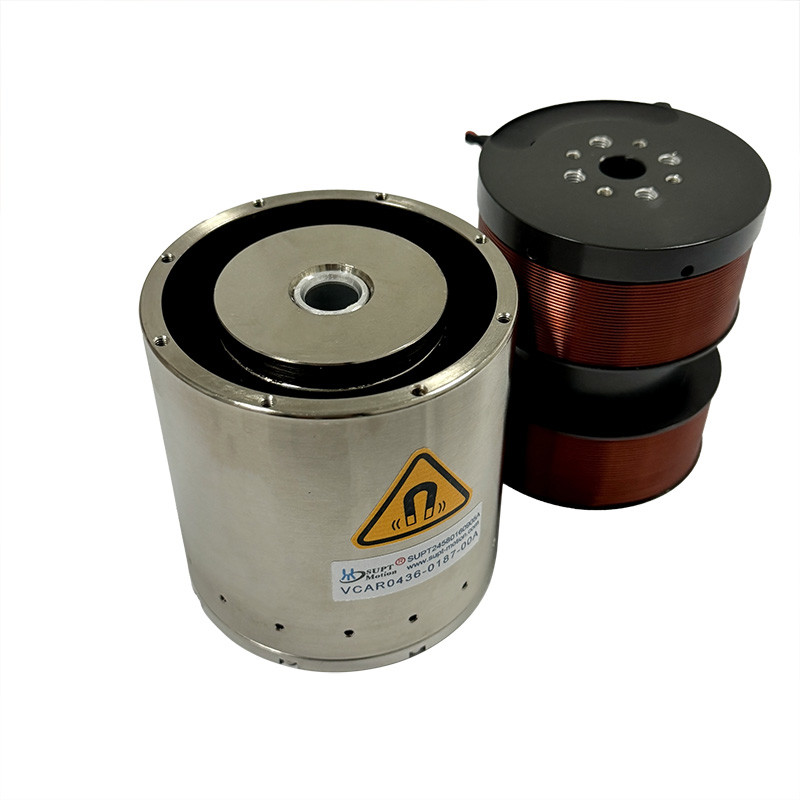

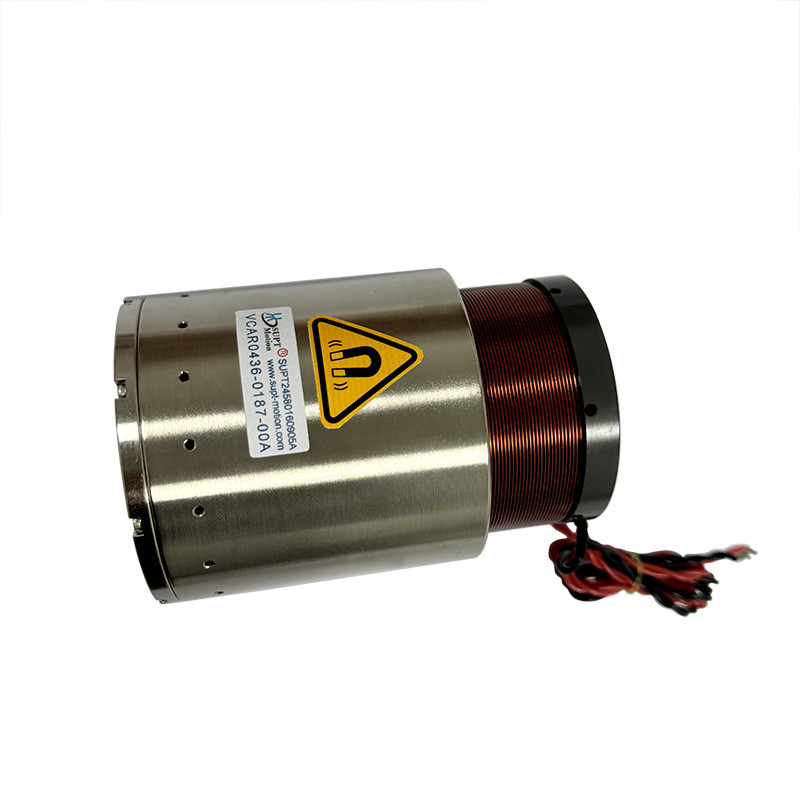

Motori a bobina vocale lineare ad alta velocità ad alta accelerazione per il controllo delle valvole

  • High Speed High Acceleration Linear Voice Coil Motors For Valve Control
  • High Speed High Acceleration Linear Voice Coil Motors For Valve Control
  • High Speed High Acceleration Linear Voice Coil Motors For Valve Control
  • High Speed High Acceleration Linear Voice Coil Motors For Valve Control
Luogo di origine porcellana, Suzhou
Marca SUPT MOTION
Certificazione ISO9001
Numero di modello VCAR0044-0249-00A
Quantità di ordine minimo 2 pezzi
Prezzo $110
Imballaggi particolari Imballaggio personalizzato ecc.
Tempi di consegna Consegna generale 5-7 giorni, veloce 3-5 giorni, in blocco da negoziare
Termini di pagamento T/T
Capacità di alimentazione da negoziare
Dettagli
Funzione di protezione Totalmente chiuso accelerazione Alto
Precisione di posizionamento Alto Modello VCAR0044-0249-00A
Lunghezza della corsa 24.9 mm Forza di punta 44N
tensione massima 44.9V Peso della bobina (g) 65,9
Applicazione Sistemi di posizionamento e controllo di precisione Tipo di motore Motore a bobina vocale
Commutazione Spazzola Velocità Alto
Evidenziare

Motore a bobina vocale ad alta velocità

,

Motore a bobina vocale personalizzato

,

Motore a bobina vocale ad alta precisione
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

La serie VCAR di attuatori cilindrici detiene quasi l'80% della quota di mercato. Sono in grado di generare alta spinta e alta accelerazione. La spinta di picco varia da 0,7 N a 3.000 N. Tipicamente, la loro lunghezza di corsa è inferiore a 50 mm. Le applicazioni per la serie VCAR includono attuatori di valvole, sistemi pick-and-place sull'asse Z, piccole pompe di dosaggio a spostamento positivo ad alta precisione, nonché vibratori e sistemi di controllo attivo delle vibrazioni.

I motori a bobina mobile sono ampiamente utilizzati nei sistemi di controllo valvole ad alte prestazioni grazie alla loro risposta ultraveloce, alta precisione, azionamento diretto e eccellente controllo della forza lineare. Possono azionare direttamente il nucleo della valvola senza ingranaggi o parti di trasmissione, eliminando efficacemente giochi, attriti e ritardi. Con tempi di risposta a livello di millisecondi, realizzano una regolazione in tempo reale e accurata di flusso, pressione e velocità di commutazione. Sono ideali per valvole a commutazione ad alta frequenza, valvole di controllo proporzionale, servovalvole, valvole respiratorie mediche, valvole per gas a semiconduttore e sistemi di controllo fluidi di precisione. Rispetto alle tradizionali valvole a solenoide o azionate da motore, gli attuatori a bobina mobile presentano dimensioni ridotte, funzionamento più fluido, minore rumorosità e maggiore durata. La loro uscita di forza stabile e l'elevata linearità li rendono componenti chiave nel controllo intelligente dei fluidi, contribuendo a migliorare l'accuratezza del sistema, la velocità di risposta e la stabilità per l'automazione industriale, le apparecchiature mediche, le nuove energie e la produzione di semiconduttori.

Caratteristiche:

Alta risposta, alta accelerazione, bobine a bassa massa.
Nessun effetto di cogging, isteresi zero.
Struttura semplice, peso leggero, risposta ad alta frequenza, funzionamento fluido.
Corsa: 1mm-60mm
Spinta: 0,5N-3000N

Parametri del prodotto:

Modello prodotto Forza di picco
(N)		 Forza continua
at 25℃(N)		 Corsa totale
(mm)		 Tensione massima
(V)		 Costante Back EMF
(V/m/s)		 Peso della bobina
(g)		 Diametro statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0,88 0,28 6,4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4,8 0,6 2,7 24 11,2
VCAR00025-0127-00A 2,55 0,81 12,7 11,6 0,77 .6,6 12,7 24
VCAR0006-0039-00A 6,2 1,9 3,9 6,6 1,12 7,9 20 17,2
VCAR0006-0050-00A 6,2 2,6 5 15,7 3,57 8,2 25 18,2
VCAR0007-0040-00A 7,2 2,4 4 7,5 1,88 7 14,2 23
VCAR0007-0064-00A 7,8 2,5 6,4 9,9 1,5 7,2 19,1 23,8
VCAR0007-0127-00A 7,1 2,3 12,7 12,8 1,6 11,4 19,1 27
VCAR0011-0050-00A 11,4 2,1 5 11,8 3 11,2 24 17,2
VCAR0011-0100-00A 10,5 2,9 10 43,8 3,5 20 31 26,8
VCAR0013-0030-00A 13 3,5 3 16 3,5 12 25 21
VCAR0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3,9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 35
VCAR0022-0448-00A 22 11,4 44,8 14,3 4 52 48 75,7
VCAR0025-0630-00A 25,3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7,4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7,1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15,6 10,5 11,9 5 91 50 67
VCAR0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 21,2
VCAR0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 22
VCAR0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 35,9
VCAR0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 51,3
VCAR0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26,2 15,2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 110
VCAR0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23,2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30,1 6,5 35 17,3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11,2 35,1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28,2 26 785 66 109,1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7

Applicazioni del prodotto:

L'applicazione principale di un motore a bobina mobile:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.

2.Funzionamento valvole sul campo: valvole di dosaggio di tipo, sistemi di prova di pressione, chimica valvole pneumatiche

sistema di iniezione.
3.Industria delle micro macchine: sistemi di alimentazione, micro perforazione, stampaggio di precisione.
4.Sistema di vibrazione: tavolo vibrante, piattaforma vibrante.
5.Campo medico: sistema di micro-iniezione, apparecchiature respiratorie, apparecchiature di prova.
6.Tecnologia aeronautica: sistema di controllo di volo, sistema di feedback del pilota.
7.Campo d'uso commerciale: pompa di raffreddamento per computer, sistema di messa a fuoco automatica per fotocamere miniaturizzate. 8.Industria dell'automazione: apparecchiature laser

,dispenser, apparecchiature di prova, macchine tessili.
