Attuatore motore a bobina vocale micro VCM ad alta risposta per piattaforma di microscopio a vibrazione

  • High Response Micro VCM Voice Coil Motor Actuator For Vibration Microscope Platform
  • High Response Micro VCM Voice Coil Motor Actuator For Vibration Microscope Platform
  • High Response Micro VCM Voice Coil Motor Actuator For Vibration Microscope Platform
Luogo di origine porcellana, Suzhou
Marca SUPT MOTION
Certificazione ISO9001
Numero di modello Serie di VCAR
Quantità di ordine minimo 2 PCS
Prezzo $180
Imballaggi particolari Imballaggio personalizzato ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo motore di bobina di voce lineare Modello di prodotto VCAR0014-0250-00A
Forza massima 14N tensione massima 26.5V
Ictus 25 mm Peso della bobina (g) 35
Costo Basso Proteggere la caratteristica Completamente chiuso
Tutta la vita Lungo Articolo Mini Electric Motors
Evidenziare

Attuatore motore a bobina vocale micro VCM

,

Attuatore del motore a bobina vocale VCM per microscopi

,

Attuatore motore a bobina vocale VCM a vibrazione
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

La serie di attuatori cilindrici VCAR costituisce quasi l'80% del mercato, possono produrre una forza elevata con elevate velocità di accelerazione.Le forze di picco variano da 0,7N a 3000N.la lunghezza della corsa è inferiore a 50 mm Gli attuatori della serie VCAR Le applicazioni includono gli attuatori a valvola"Z Axis pick and place, piccole pompe di misurazione di spostamento positivo accurate e sia vibratori che sistemi di ammortizzazione attiva delle vibrazioni.

Il motore a bobina vocale VCM in miniatura è utilizzato in una vasta gamma di applicazioni su stadi di microscopio vibrante.I motori a bobina vocale VCM sono ideali per il controllo delle vibrazioni e il posizionamento ad alta precisione degli stadi del microscopio.
Principali applicazioni per i motori a bobina vocale VCM in miniatura nelle fasi del microscopio a vibrazione:
Può essere utilizzato come modulo di messa a fuoco per le tappe del microscopio per ottenere una regolazione della messa a fuoco di alta precisione guidando la lente o la tappa del campione nella direzione dell'asse ottico.
Può ottenere il controllo dello spostamento nanometrico per soddisfare i severi requisiti di messa a fuoco per immagini microscopiche.
Utilizzando le elevate prestazioni dinamiche del VCM, può compensare in tempo reale le piccole vibrazioni dello stadio di campionamento per mantenere la stabilità dell'immagine.
Il sistema di feedback a circuito chiuso fornisce una risposta e una regolazione veloci, riducendo significativamente l'impatto delle vibrazioni ambientali sulla qualità delle immagini microscopiche.
La VCM può essere utilizzata per guidare il livello di campionamento o l'obiettivo del microscopio a scansionare rapidamente in direzione orizzontale o verticale, consentendo il suturo di immagini ad alta risoluzione o l'imaging 3D.

Caratteristiche:

Motore cilindrico a micro bobina vocale.
Alta risposta, alta accelerazione, bobine a bassa massa.
Nessun effetto di ingranaggio, zero isteresi.
Struttura semplice, peso leggero, risposta ad alta frequenza, funzionamento regolare.
Colpo: 1 mm-60 mm.
Spinta: 0,5 N-3000 N.

Parametri del prodotto:

Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Applicazioni:

Applicazione principale di un motore a bobina vocale:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.

2- Funzionamento delle valvole sul campo:Tipi di valvole di misurazione, sistemi di prova di pressione, chimica delle valvole pneumatiche

sistema di iniezione.
3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione.
4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione.
5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di analisi.
6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7.Campo d'uso commerciale: pompa di raffreddamento per computer con fotocamera in miniatura sistema di messa a fuoco.

8Industria dell'automazione: attrezzature laser,Dispensatore, apparecchiature di prova, macchine tessili.

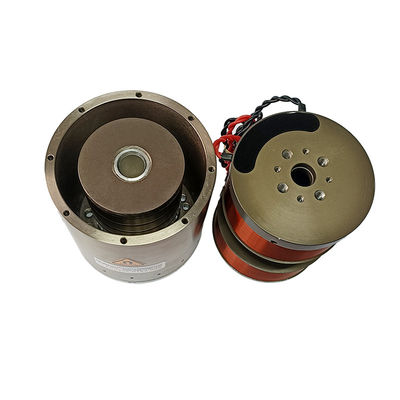

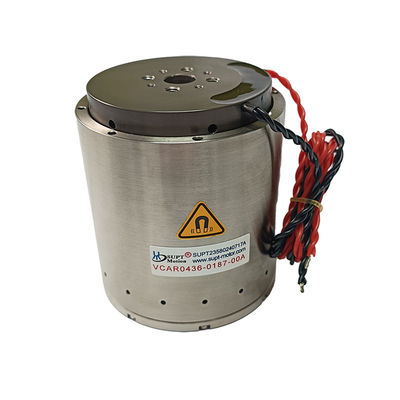

Attuatore motore a bobina vocale micro VCM ad alta risposta per piattaforma di microscopio a vibrazione 0Attuatore motore a bobina vocale micro VCM ad alta risposta per piattaforma di microscopio a vibrazione 1
