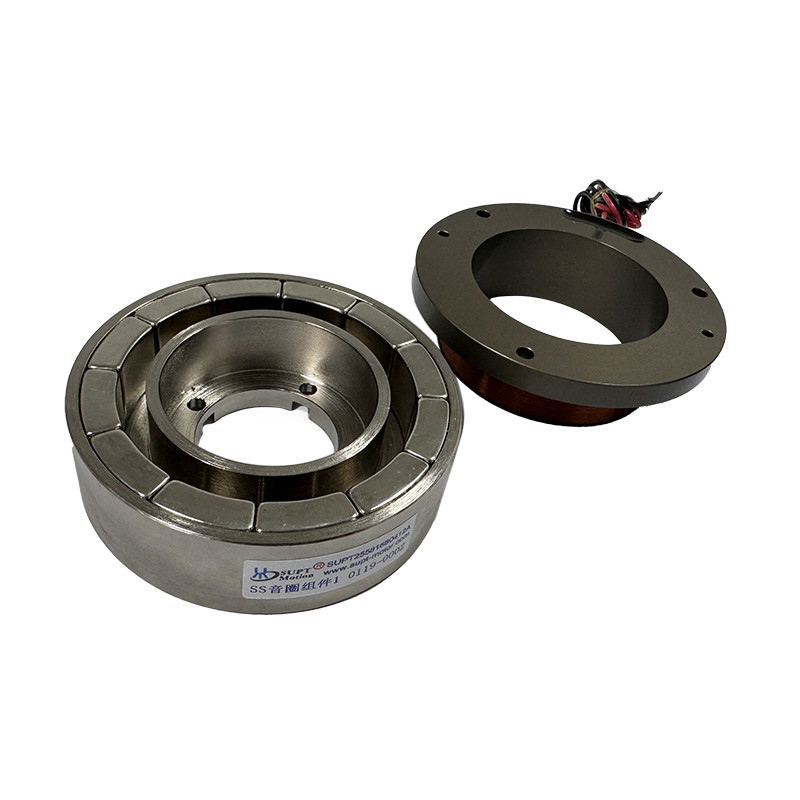

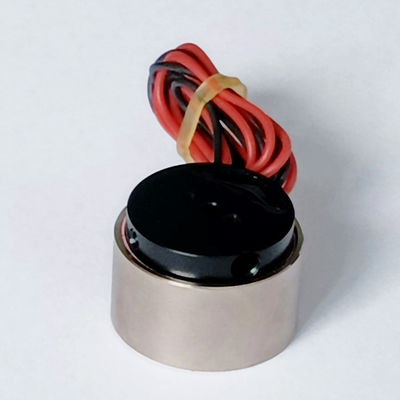

Motore a bobina vocale VCM ad alta precisione per applicazioni di ispezione 3D

  • High Precision VCM Voice Coil Motor For 3D Inspection Applications
  • High Precision VCM Voice Coil Motor For 3D Inspection Applications
  • High Precision VCM Voice Coil Motor For 3D Inspection Applications
  • High Precision VCM Voice Coil Motor For 3D Inspection Applications
Luogo di origine porcellana, Suzhou
Marca SUPT MOTION
Certificazione CE, ISO9001
Numero di modello Serie di VCAR
Quantità di ordine minimo 2 pezzi
Prezzo $100-$165
Imballaggi particolari Imballaggi personalizzati, ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione da negoziare

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Ictus totale 6.4mm modello VCAR0007-0064-00A
Forza di punta 7.8N Peso 7,2 g
Applicazione Prodotto automatico Colore Argento/Nero
Forza continua (N) 2.5 Commutazione Spazzola
Proteggi la funzione Totalmente chiuso Tipo Micromotore
Evidenziare

Motore VCM ad alta precisione

,

Motore a bobina vocale per ispezione 3D

,

Motore VCM con garanzia
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

I motori a bobina vocale cilindrici SUPTMOTION sono progettati specificamente per apparecchiature di ispezione 3D ad alta precisione, offrendo alta velocità, alta accelerazione e eccezionale risposta dinamica.La serie VCAR presenta una struttura a trazione diretta senza attrito meccanico o effetto cogging, che offre un controllo del movimento stabile, lineare e a bassa latenza.che consente il controllo dello spostamento a livello nanometrico nei sistemi di imaging 3D.



I motori a bobina vocale forniscono colpi efficaci che vanno da 1 ̊63 mm con spinte di picco che vanno da 0,7 N a 3000 N.L'intera serie supporta movimenti ultra-sottili per applicazioni tra cui l'autofocus al microscopio, scansione interferometrica a luce bianca e misurazione precisa dell'altezza del materiale.



Le industrie interessate comprendono apparecchiature mediche per l'imaging, piattaforme di ispezione dei semiconduttori, strumenti di misurazione aerospaziali, controllo qualità automobilistico,e attuatori ad alta velocità a micro-dislocamento nei sistemi di automazione.



Caratteristiche:

Precisione a livello nanometrico

Alta velocità, alta accelerazione.

Movimento libero da collisioni e istesi

Risposta in millisecondi

Capole mobili leggere

Funzionamento liscio e senza attrito

Parametri del prodotto:

Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67

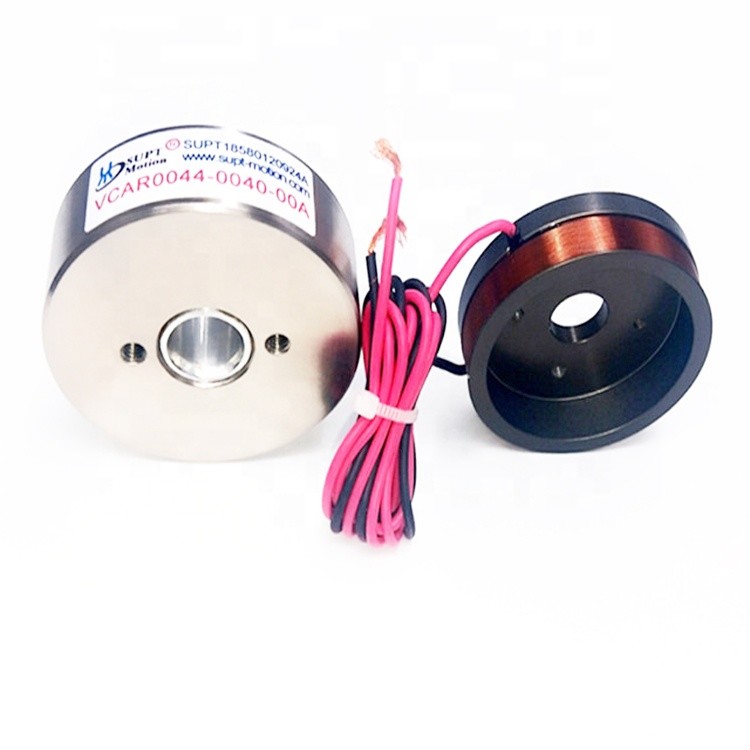

VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Motore a bobina vocale VCM ad alta precisione per applicazioni di ispezione 3D 0

Applicazioni:

Autofocus per microscopia medica

Ispezione dei wafer a semiconduttore

Piattaforme di stabilizzazione aerospaziale

Automazione e robotica

Scansione 3D delle superfici

Autofocus della fotocamera, controllo dell' asse Z LiDAR



FAQ:

D: La serie VCAR può funzionare in modalità a circuito chiuso?
Sì, supporta codificatori lineari e feedback ottico.

D: Il VCAR è adatto per applicazioni 24 ore su 24?
La progettazione senza attriti garantisce una lunga durata di vita.
