Motori a bobina vocale di alta precisione della serie VCAR per apparecchiature di automazione

  • High Precision VCAR Series Voice Coil Motors For Automation Equipment
  • High Precision VCAR Series Voice Coil Motors For Automation Equipment
  • High Precision VCAR Series Voice Coil Motors For Automation Equipment
  • High Precision VCAR Series Voice Coil Motors For Automation Equipment
Luogo di origine porcellana, Suzhou
Marca SUPT MOTION
Certificazione CE, ISO9001
Numero di modello Serie di VCAR
Quantità di ordine minimo 1 pz
Prezzo $120-$280
Imballaggi particolari Imballaggi personalizzati, ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. >20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione da negoziare

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Ictus totale 11.2mm Modello VCAR0262-0112-00A
Forza di punta 262N Peso 285g
Applicazione Prodotto automatico colore Argento/Nero
Commutazione Spazzola Proteggi la funzione Totalmente chiuso
Utilizzo BARCA, automobile, UAV, 3D stampa, microscopio, endoscopio, robot, ventilatori medici Tipo Micromotore
Evidenziare

Motore a bobina vocale della serie VCAR

,

Motore VCM ad alta precisione

,

motore a bobina vocale per automazione
Lasciate un messaggio
Descrizione di prodotto

Descrizione del prodotto:

I motori a bobina vocale della serie VCAR sono progettati per l'automazione industriale e i sistemi di produzione intelligenti, offrendo alta velocità, alta accelerazione e controllo preciso per vari compiti di alta precisione.I dispositivi di automazione richiedono spesso, movimenti ad alta frequenza e di alta precisione come manipolazione, montaggio, ispezione, spruzzatura e posizionamento dei componenti elettronici.risposta rapida, e progettazione senza ingranaggi, per ottenere un controllo di spostamento liscio, rapido e affidabile.

Il VCAR0262-0112-00A fornisce posizionamento a livello nanometrico e risposta ad alta frequenza, perfettamente adatto per compiti di esecuzione ad alta velocità su linee di produzione automatizzate.I motori leggeri e la bassa inerzia garantiscono un rapido avvio/arresto durante il movimento reciproco ad alta velocitàIl suo controllo a circuito chiuso si integra con codificatori ottici, sensori laser o altri dispositivi di feedback per la regolazione della posizione in tempo reale e il funzionamento ad alta precisione.

I motori VCAR sono anche applicati nella messa a punto fine delle articolazioni dei robot, nel movimento della fase di stampa 3D, nell'assemblaggio elettronico automatizzato e nell'automazione dei laboratori.Il design compatto consente l'integrazione in dispositivi con spazio limitato, mentre la risposta ad alta frequenza garantisce un movimento liscio sotto carico elevato, impedendo alle vibrazioni di influenzare la precisione.


Caratteristiche:

Alta velocità e alta accelerazione per automazione ad alta frequenza

Posizionamento a livello nanometrico per un movimento preciso e affidabile

Funzionamento senza fratture, liscio e senza vibrazioni

Progettazione compatta di piccole dimensioni per dispositivi con spazio limitato

Risposta ad alta frequenza, controllo a circuito chiuso in tempo reale

Il motore leggero riduce l'inerzia e migliora la dinamica

Lunga durata, riduce i costi di manutenzione

Parametri del prodotto:

Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9

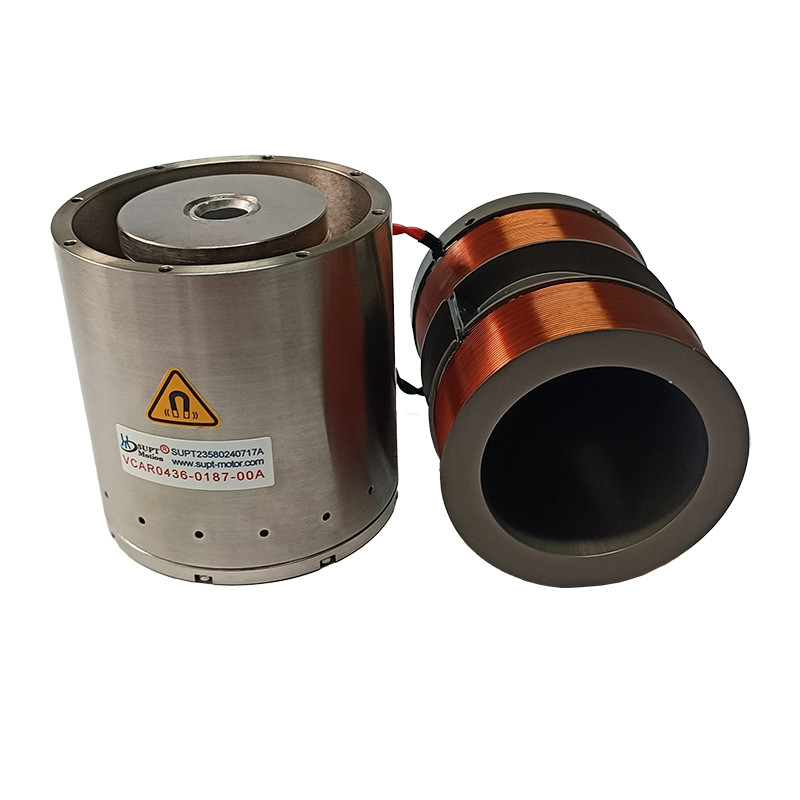

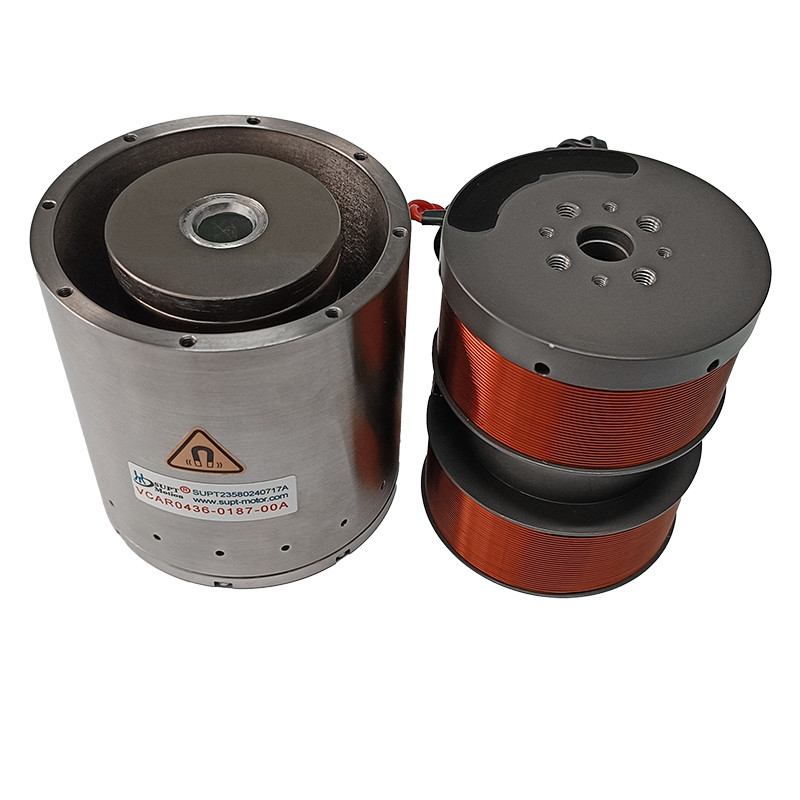

VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7

Forza di picco: 0,73 N 1351 N

Forza continua: 0,42 N 376,8 N

Corso: 1 mm 63 mm

Tensione: 4,8 V 73,5 V

Constante di retrometro EMF: 0,6 ∙ 48,6 V/m/s

Massa del trascinatore: 2,7 g 130 g

Diametro dello statore: 20 mm ∼ 170 mm

Lunghezza dell'inserimento della bobina: 11,2 mm


Motori a bobina vocale di alta precisione della serie VCAR per apparecchiature di automazione 0

Applicazioni:

Assemblaggio e movimentazione automatizzati

Regolazione articolare del robot di precisione

Micro-movimento della piattaforma di stampa 3D

Fabbricazione elettronica automatica

Apparecchiature di automazione di laboratorio

Sistemi di ispezione ad alta precisione


FAQ:

D: Il VCAR0105-0164-00A è adatto per la messa a punto delle articolazioni dei robot?
R: Sì, le caratteristiche di alta velocità e di alta precisione consentono di regolare le articolazioni a livello micronico.

D: L'uso a lunga durata ad alta frequenza provoca usura?
R: L'effetto di attrito estremamente basso e la progettazione senza ingranaggi garantiscono un uso stabile a lungo termine.

D: Può controllare il micro-sospeso nelle piattaforme di stampa 3D?
R: Completamente compatibile; alta precisione e risposta rapida garantiscono la precisione di stampa.
