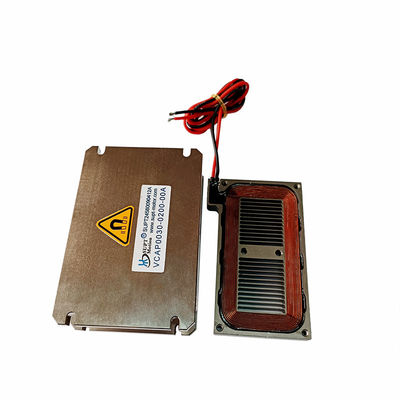

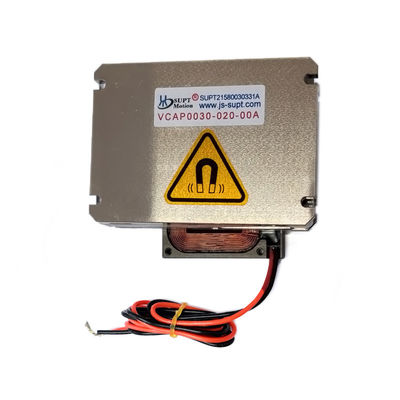

Attuatore di precisione ultra alta spinta per impieghi gravosi 100N con motore a bobina mobile piatta
| Luogo di origine | Jiangsu, Cina |
|---|---|
| Marca | SUPT |
| Certificazione | ce,ISO9001,CCC |
| Numero di modello | VCAP0100-0020-00A |
| Quantità di ordine minimo | 2 pezzi |
| Prezzo | $120.00/pieces >=2 pieces |
| Imballaggi particolari | Imballaggio personalizzato ecc. |
| Tempi di consegna | 1-5 prodotti 5-7 giorni di spedizione, campioni 3-5 giorni, ingrosso da negoziare |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Da negoziare |
Dettagli
| Garanzia | 3 mesi-1 anno | Utilizzo | BARCA, automobile, bicicletta elettrica, elettrodomestico, UAV, 3D stampa, microscopio, robot, venti |
|---|---|---|---|
| Tipo | Micromotore | Coppia | Richieste |
| Costruzione | Magnete permanente | Commutazione | Spazzola |
| Funzione di protezione | Totalmente chiuso | Speed (RPM) | Velocità variabile |
| Nome del prodotto | motore di bobina di voce lineare | Tensione nominale | 41.2V |
| Forza di punta | 100n | Forza continua | 47N |
| Porta | Porto di Shangai |
Descrizione di prodotto
Descrizione del prodotto
Il VCAP0100-0020-00A di SUPTMOTION’s è un motore a bobina mobile piatto di grado industriale e a spinta ultra-elevata, progettato specificamente per il posizionamento di precisione per impieghi gravosi. Offre una spinta di picco fino a 100 N e una spinta continua di 47 N con una corsa di 4 mm, rendendolo ideale per applicazioni di azionamento a corsa breve e ad alta precisione. Realizzato con una struttura ad alta resistenza e materiali premium resistenti all'usura, questo motore a bobina mobile piatto presenta un'eccezionale densità di forza, un tempo di risposta rapido inferiore a 5 millisecondi e prestazioni di movimento ultra-stabili. Il suo robusto telaio da 110×105×51 mm garantisce una deformazione minima durante il funzionamento, rendendolo ideale per applicazioni di stampaggio di precisione, bloccaggio per impieghi gravosi e sistemi di posizionamento a carico pesante. Questo motore a bobina mobile piatto supporta una tensione massima di 41,2 V e presenta una costante di forza controelettromotrice ultra-elevata di 80,1 V/m/s, consentendo un controllo ad anello chiuso rapido e preciso. Offre eccellenti capacità di gestione termica, un ampio intervallo di temperatura operativa e un'eccezionale resistenza agli urti e alle vibrazioni. Questo motore a bobina mobile piatto è ampiamente utilizzato nella produzione automobilistica, nelle macchine per stampaggio di precisione, nei sistemi di posizionamento di componenti ottici per impieghi gravosi, negli interruttori ad alta tensione e nelle apparecchiature di automazione su larga scala.
L'applicazione principale di un motore a bobina mobile:
Il driver a bobina mobile lineare è un tipo di meccanismo di azionamento a bobina mobile, che utilizza un driver a bobina mobile lineare per un controllo accurato. È un motore a bobina mobile piatto, il suo mercato si rivolge principalmente all'industria dei semiconduttori e delle macchine utensili per micro-lavorazioni. Questo sistema di attuatore a bobina mobile lineare è leggero, compatto e adatto a una varietà di applicazioni. È caratterizzato da leggerezza, breve tempo di risposta e alta frequenza. Corsa breve, struttura compatta, modello della serie VCAP, è perfetto per applicazioni che richiedono movimenti precisi e accurati.
Scenari di applicazione (corrispondenza precisa)
• Apparecchiature per stampaggio metalli di precisione
• Macchine per l'assemblaggio di componenti automobilistici di precisione
• Sistemi di posizionamento di componenti ottici per impieghi gravosi
• Meccanismi di azionamento per interruttori ad alta tensione
• Apparecchiature per stampaggio metalli di precisione
• Macchine per l'assemblaggio di componenti automobilistici di precisione
• Sistemi di posizionamento di componenti ottici per impieghi gravosi
• Meccanismi di azionamento per interruttori ad alta tensione
Parametri tecnici:
|
Modello prodotto
|
Forza di picco
(N)
|
Continua
Forza
(N)
|
Corsa totale
(mm)
|
Max
Tensione
(V)
|
Forza controelettromotrice
Costante
(V/m/S)
|
Peso della bobina
(g)
|
Lunghezza (mm)
|
Larghezza
(mm)
|
|
VCAP0020-0068-00A
|
20
|
9,2
|
6,8
|
8,2
|
4,4
|
39
|
50
|
21,5
|
|
VCAP0020-0160-00A
|
20
|
5,3
|
16
|
27,6
|
4,4
|
59
|
50
|
22,5
|
|
VCAP0030-0200-00A
|
30
|
12,3
|
20
|
24,3
|
10,5
|
80
|
74
|
25
|
VCAP0100-0020-00A:
| Parametro | valore | Parametro | valore |
| Modello | VCAP0100-0020-00A | Spinta di picco | 100N |
| Spinta continua (25°C) | 47N | Corsa totale | 4mm |
| Tensione massima | 41,2V | Costante di forza controelettromotrice | 80,1V/m/s |
| Lunghezza | 110mm | Larghezza | 105mm |
| Altezza | 51mm | Peso | 1,2kg |
