6.8mm Motore a Bobina Mobile Ultra Sottile Piatto ad Alta Precisione per Dispositivi Medici

  • 6.8mm High Precision Ultra Thin Flat Voice Coil Motor For Medical Devices
  • 6.8mm High Precision Ultra Thin Flat Voice Coil Motor For Medical Devices
  • 6.8mm High Precision Ultra Thin Flat Voice Coil Motor For Medical Devices
  • 6.8mm High Precision Ultra Thin Flat Voice Coil Motor For Medical Devices
Luogo di origine Jiangsu, Cina
Marca SUPT MOTION
Certificazione ISO9001-2000,CE
Numero di modello Serie VCAP
Quantità di ordine minimo ≥1
Prezzo $107-$300
Imballaggi particolari Imballaggi in cartone ecc.
Tempi di consegna 1-5 prodotti 5-7 giorni di spedizione, campioni 3-5 giorni, ingrosso da negoziare
Termini di pagamento T/T
Capacità di alimentazione Intervista
Dettagli
Temperatura operativa Largo Nome del prodotto Attuatore a bobina mobile lineare
Lunghezza della corsa 6,8 mm Misurare Compatto
Tipo Motore a bobina mobile di tipo piatto Precisione di posizionamento Alto
Modello del prodotto VCAP0020-0068-00A Voltaggio 8.2V
Forza di punta 20N Funzione di protezione Totalmente chiuso
Lasciate un messaggio
Descrizione di prodotto



Descrizione del prodotto:

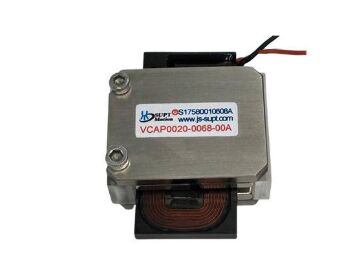

Il VCAP0020-0068-00A di SUPT’s è un motore a bobina mobile ultra-compatto e ultra-sottile, progettato specificamente per dispositivi medici, strumenti portatili e sistemi microelettromeccanici (MEMS). Alloggiato in un involucro ultra-compatto di soli 39 × 50 × 21,5 mm, questo prodotto offre una spinta di picco di 20 N, una spinta continua di 5,5 N e una corsa di 6,8 mm. Con uno spessore di soli 21,5 mm, questo motore a bobina mobile piatta è ideale per applicazioni con spazio limitato come strumenti chirurgici minimamente invasivi, dispositivi diagnostici portatili, micropompe e dispositivi meccanici indossabili di precisione. Prodotto utilizzando materiali biocompatibili e componenti di alta precisione, offre un movimento fluido, silenzioso e stabile con zero gioco e un'eccellente ripetibilità. Con una tensione operativa massima di 8,2 V, questo motore a bobina mobile piatta presenta un basso consumo energetico, una bassa generazione di calore e una lunga durata. Grazie alla sua costante di forza controelettromotrice (back-EMF) di 4,4 V/m/s, il motore consente un controllo del movimento preciso e reattivo. Ampiamente utilizzato nella robotica medica, nei dispositivi ottici portatili, nel controllo di microvalvole, nei sistemi di erogazione di dispositivi medici di precisione e nei piccoli dispositivi elettronici di consumo, questo motore a bobina mobile piatta è la soluzione definitiva per il movimento micro-preciso in design ultra-sottili.

Caratteristiche:

  • Sistema di attuazione lineare a bobina mobile, motore a bobina mobile medicale, attuatore ultra sottile, motore per apparecchiature chirurgiche micro
  • Meccanismo di attuazione a bobina mobile
  • Ingresso di tensione 8,2 V
  • Lunghezza della corsa 6,8 mm
  • Lunga durata
  • Alta forza


Parametri tecnici:


Modello prodotto Forza di picco
(N)		 Forza continua
at 25℃(N)		 Corsa totale
(mm)		 Tensione massima
(V)		 Costante Back EMF
(V/m/s)		 Lunghezza
(mm)		 Larghezza
(mm)		 Altezza
(mm)
VCAP0020-0068-00A 20 5,5 6,8 8,2 4,4 39 50 21,5
VCAP0020-0160-00A 20 5,3 16 27,6 4,4 59 50 22,5
VCAP0030-0020-00A 30 12,3 20 24,3 10,5 80 74 25
VCAP0100-0020-00A 100 47 4 41,2 80,1 110 105 51





VCAP0020-0068-00A:

Parametro valore Parametro valore
Modello VCAP0020-0068-00A Spinta di picco 20N
Spinta continua (25°C) 5,5N Corsa totale 6,8mm
Tensione massima 8,2V Costante Back-EMF 4,4V/m/s
Lunghezza 39mm Larghezza 50mm
Altezza 21,5mm Peso 2,9kg

Applicazioni:

Applicazioni tipiche:
1. Elettronica di consumo: Autofocus e stabilizzazione ottica dell'immagine (OIS) per fotocamere di smartphone, che consentono un movimento alternato ad alta frequenza in spazi ultra-compatti; anche alcune lenti a periscopio utilizzano VCM piatti.
2. Apparecchiature per semiconduttori: Piattaforme di movimento di precisione sull'asse XY, stazioni di sonda e macchine per il bonding di chip, che richiedono un'operatività a corsa breve e ad alta velocità con basse vibrazioni.
3. Misurazione di precisione / Ottica: Specchi ad alta velocità, tavole vibranti e scansione laser, che richiedono una risposta ad alta frequenza e un posizionamento ad alta precisione.
4. Dispositivi medici: Robot chirurgici minimamente invasivi e attuatori per microvalvole, che bilanciano dimensioni compatte con una rapida risposta.
