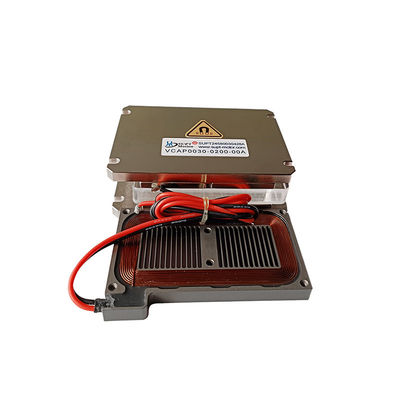

6.8mm Motore a Bobina Mobile Ultra Sottile Piatto ad Alta Precisione per Chirurgia Medica

  • 6.8mm High Precision Ultra Thin Flat Voice Coil Motor For Medical Surgical
  • 6.8mm High Precision Ultra Thin Flat Voice Coil Motor For Medical Surgical
  • 6.8mm High Precision Ultra Thin Flat Voice Coil Motor For Medical Surgical
  • 6.8mm High Precision Ultra Thin Flat Voice Coil Motor For Medical Surgical
Luogo di origine Jiangsu, Cina
Marca SUPT MOTION
Certificazione ISO9001-2000,CE
Numero di modello Serie VCAP
Quantità di ordine minimo ≥1
Prezzo $107-$300
Imballaggi particolari Imballaggi in cartone ecc.
Tempi di consegna 1-5 prodotti 5-7 giorni di spedizione, campioni 3-5 giorni, ingrosso da negoziare
Termini di pagamento T/T
Capacità di alimentazione Intervista
Dettagli
Temperatura operativa Largo Nome del prodotto Attuatore a bobina mobile lineare
Lunghezza della corsa 6,8 mm Misurare Compatto
Tipo Motore a bobina mobile di tipo piatto Precisione di posizionamento Alto
Modello del prodotto VCAP0020-0068-00A Voltaggio 8.2V
Forza di punta 20N Funzione di protezione Totalmente chiuso
Lasciate un messaggio
Descrizione di prodotto



Descrizione del prodotto:

SUPT ′s VCAP0020-0068-00A è un motore a bobina vocale piatta ultra-compatta e ultra-sottile progettato specificamente per dispositivi medici, strumenti portatili e sistemi micro-elettro-meccanici (MEMS).Alloggiato in una custodia ultracompatta di soli 39 × 50 × 21.5 mm, fornisce una spinta massima di 20 N, una spinta continua di 5,5 N e una corsa di 6,8 mm. Con uno spessore di soli 21,5 mm,Questo motore a bobina vocale piatta è ideale per applicazioni limitate allo spazio come strumenti chirurgici minimamente invasivi, dispositivi diagnostici portatili, micro-pompe e dispositivi meccanici indossabili di precisione.e un movimento stabile con zero reazione e eccellente ripetibilitàIl motore a bobina a voce piatta ha una tensione di funzionamento massima di 8,2 V e presenta un basso consumo di energia, una bassa generazione di calore e una lunga durata di vita.supporta un controllo del movimento preciso e reattivoQuesto modello del motore a bobina vocale piatta è ampiamente utilizzato in robotica medica, apparecchiature ottiche portatili, controllo a microvalvole, sistemi di somministrazione di farmaci di precisione e piccoli dispositivi elettronici di consumo.rendendolo la soluzione definitiva per il movimento di micro-precisione in progetti ultra-sottili.

Caratteristiche:

  • Sistema lineare di attivazione vocale, motore di bobina vocale medica, attuatore ultra sottile, motore di apparecchiature microchirurgiche
  • Meccanismo di azionamento della bobina vocale
  • 8.2V Voltaggio di ingresso
  • 6.8 mm lunghezza del tratto
  • Lunga durata della vita
  • Forza elevata


Parametri tecnici:


Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Distanze
(mm)		 Larghezza
(mm)		 Altezza
(mm)
VCAP0020-0068-00A 20 5.5 6.8 8.2 4.4 39 50 21.5
VCAP0020-0160-00A 20 5.3 16 27.6 4.4 59 50 22.5
VCAP0030-0020-00A 30 12.3 20 24.3 10.5 80 74 25
VCAP0100-0020-00A 100 47 4 41.2 80.1 110 105 51

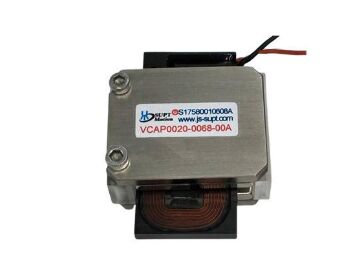

VCAP0020-0068-00A:

Parametro valore Parametro valore
Modello VCAP0020-0068-00A Spinta massima 20N
Spinta continua (25°C) 5.5N Corso totale 6.8 mm
Tensione massima 8.2V Costante di retro-EMF 4.4V/m/s
Distanze 39 mm Larghezza 50 mm
Altezza 21.5 mm Peso 20,9 kg

Applicazioni:

Applicazioni tipiche:
1. Consumer Electronics: autofocus e stabilizzazione ottica dell'immagine (OIS) per le fotocamere degli smartphone, che consentono un movimento reciproco ad alta frequenza in spazi ultracompatti;alcuni obiettivi periscopici utilizzano anche VCM piatti.
2Equipaggiamento per semiconduttori: piattaforme di movimento XY di precisione, stazioni di sonda e macchine per il collegamento di chip, che richiedono un funzionamento a breve e alta velocità con basse vibrazioni.
3Misurazione/ottica di precisione: specchi ad alta velocità, stadi di vibrazione e scansione laser, che richiedono una risposta ad alta frequenza e un posizionamento di alta precisione.
4Dispositivi medici: robot chirurgici minimamente invasivi e attuatori micro-valvola, che bilanciano dimensioni compatte con una risposta rapida.
