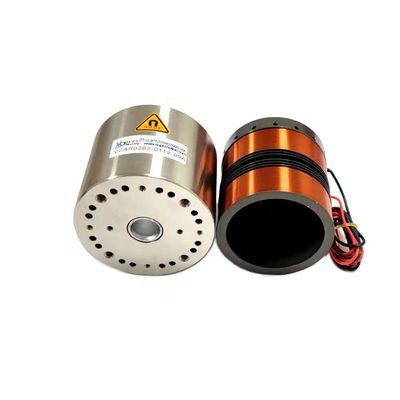

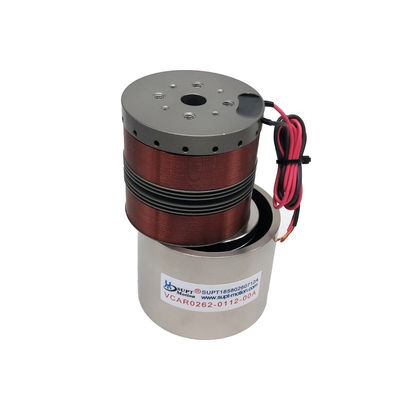

44.8mm Long Stroke Microcilindrico per sistemi di scansione

  • 44.8mm Long Stroke Micro Cylindrical Voice Coil Motor For Scanning Systems
  • 44.8mm Long Stroke Micro Cylindrical Voice Coil Motor For Scanning Systems
  • 44.8mm Long Stroke Micro Cylindrical Voice Coil Motor For Scanning Systems
Luogo di origine Jiangsu, Cina
Marca SUPT
Certificazione ISO9001
Numero di modello VCAR0022-0448-00A
Quantità di ordine minimo ≥2
Prezzo $180.00/pieces
Imballaggi particolari Imballaggi in cartone ecc.
Tempi di consegna Consegna generale 5-7 giorni, veloce 3-5 giorni, in blocco da negoziare
Termini di pagamento T/T
Capacità di alimentazione Negoziabile
Dettagli
Garanzia 3 mesi-1 anno tipo Micromotore
Coppia Richieste Costruzione Magnete permanente
modello di prodotto VCAR0022-0448-00A Funzione di protezione Totalmente chiuso
Speed (RPM) Ad alta velocità Forza di picco ((N) 22
Viaggio massimo (mm) 44,8 motore a corrente alternata ((V) 14.3
Peso del rotore ((kg) 52 Diametro dello statore (millimetro) 48
Forza continua ((N) 11.4
Evidenziare

44.8 mm motore VCM a corsa lunga

,

motore a bobina vocale microcilindrica

,

sistema di scansione motore a bobina vocale
Lasciate un messaggio
Descrizione di prodotto





Descrizione del prodotto



SUPT NOTION VCAR0022-0448-00A è un motore a bobina mobile cilindrica a corsa lunga che fornisce una spinta di picco di 22 N su un intervallo di corsa fino a 44,8 mm. Questo attuatore è progettato specificatamente per sistemi di scansione, linee di ritardo ottiche e stadi lineari di precisione che richiedono corse lunghe senza la necessità di complesse conversioni da rotativo a lineare.

Questo motore a bobina mobile fornisce una spinta continua di 11,4 N a 25°C, soddisfacendo le esigenze di scansione continua o movimento alternativo. Una costante back-EMF di 4 V/m/s garantisce un'eccellente linearità del feedback di velocità. La bobina mobile pesa 52 g e la tensione operativa massima del motore è di soli 14,3 V, facilitando il pilotaggio con amplificatori standard.

Dimensioni d'ingombro: diametro statore 48 mm, lunghezza 75,7 mm.

Nella tomografia a coerenza ottica (OCT) o nei sistemi di scansione laser, gli attuatori lineari con corsa lunga e movimento fluido sono fondamentali. Questo modello di motore a bobina fornisce un movimento diretto e senza gioco senza la necessità di viti o cinghie. Ciò si traduce in una maggiore linearità di scansione e in una riduzione del rumore meccanico.

Questo motore è ideale anche per calibri di precisione e sistemi di misurazione, dove le sonde devono percorrere fino a 44,8 mm per misurare le caratteristiche del pezzo. Il design ad azionamento diretto garantisce un gioco pari a zero, migliorando così la ripetibilità della misurazione. Nei sistemi di sospensione attiva o di cancellazione delle vibrazioni del sedile, la spinta di 22 N può contrastare i disturbi a bassa frequenza nei sistemi più pesanti.





Specifiche:

Forza di picco: 22 N

Forza continua @25℃: 11,4 N

Corsa totale: 44,8 mm

Voltaggio massimo: 14,3 V

Costante EMF posteriore: 4 V/m/s

Peso della bobina: 52 g

Diametro dello statore: 48 mm

Lunghezza: 75,7 mm

Parametri tecnici:



Modello del prodotto Picco di forza
(N)		 Forza continua
a 25℃(N)		 Corsa totale
(mm)		 Voltaggio massimo
(V)		 Costante EMF posteriore
(V/m/s)		 Peso della bobina
(G)		 Diametro statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0,88 0,28 6.4 6.9 0,29 3 9.5 17.7
VCAR0001-0010-00A 0,73 0,42 1 4.8 0,6 2.7 24 11.2
VCAR00025-0127-00A 2,55 0,81 12.7 11.6 0,77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1,88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9,75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75,7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40,5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53,8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56,5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136,9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7



Applicazioni:

1. Tomografia a coerenza ottica (OCT)



2. Linee di ritardo della scansione laser



3. Misurazione lineare di precisione



Scansione dei contatti 4.3D



5. Cancellazione attiva delle vibrazioni del sedile
