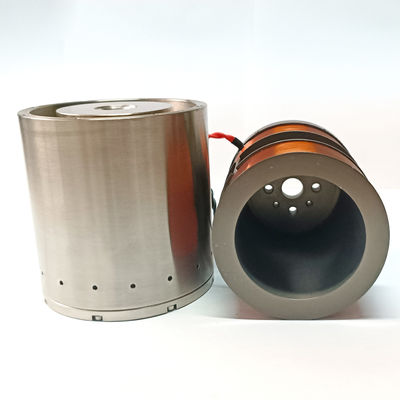

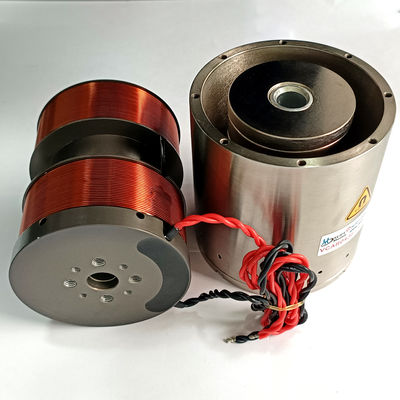

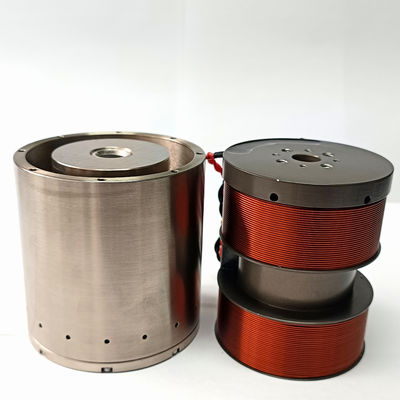

Alta velocità 56,3 mm motore a bobina vocale cilindrica ad ultravolt ultra lungo per l'ottica a grande scansione

  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
  • High Speed 56.3mm Ultra Long Stroke Cylindrical Voice Coil Motor For Large-Scan Optics
Luogo di origine Jiangsu, Cina
Marca SUPT
Certificazione ISO9001-2000,CE
Numero di modello VCAR0087-0563-00A
Quantità di ordine minimo ≥1
Prezzo $120.00/pieces
Imballaggi particolari Imballaggi in cartone ecc.
Tempi di consegna Consegna generale 5-7 giorni, veloce 3-5 giorni, in blocco da negoziare
Termini di pagamento T/T
Capacità di alimentazione Negoziabile
Dettagli
Garanzia 3 mesi-1 anno tipo Motore cilindrico
Coppia Richieste Costruzione Magnete permanente
modello di prodotto VCAR0087-0563-00A Funzione di protezione Totalmente chiuso
Speed (RPM) Ad alta velocità Forza di picco ((N) 87
Viaggio massimo (mm) 56,3 motore a corrente alternata ((V) 63,4
Peso del rotore ((kg) 177 Diametro dello statore (millimetro) 72
Forza continua ((N) 17,5
Evidenziare

56.3mm motore a bobina vocale a lunga corsa

,

VCM cilindrico ad alta velocità

,

motore a bobina vocale ottica a grande scansione
Lasciate un messaggio
Descrizione di prodotto



Descrizione del prodotto



Il SUPT MOTION VCAR0087-0563-00A è un motore a bobina vocale cilindrica a tratto ultra lungo con una spinta massima di 87 N e un tratto totale di 56,3 mm.Questo motore a bobina vocale è specificamente progettato per sistemi ottici a grande scansione, apparecchiature di posizionamento di precisione a lungo tempo e di metrologia che richiedono un movimento lineare a lunga distanza senza trasmissione meccanica.

Questo motore a bobina vocale fornisce una spinta continua di 17,5 N a 25 ° C, soddisfacendo le esigenze di scansione sostenuta.La bobina in movimento pesa 177 g, e il motore funziona a una tensione massima di 63,4 V. Con dimensioni totali di 72 mm di diametro dello statore e 110 mm di lunghezza,è adatto per l'integrazione in grandi palchi ottici o piattaforme di scansione.

Il movimento lineare a lunga distanza, liscio e preciso è critico nelle linee di ritardo ottiche per gli spettrometri a trasformazione di Fourier a infrarossi (FTIR) o l'imaging a terahertz.Questo motore a bobina vocale dispone di un'unità direttaLa corsa di 56,3 mm consente modifiche significative della lunghezza del percorso ottico.

Questo motore a bobina vocale cilindrica è anche adatto per applicazioni di scansione 3D su larga scala o di misurazione delle coordinate (CMM),dove le sonde devono percorrere lunghe distanze mantenendo la precisioneRispetto alle viti a sfera o alle unità a cinghia, i motori a bobina vocale eliminano l'usura e la contraccolpa, migliorando così la stabilità di taratura a lungo termine.



Specificità:

Forza massima: 87 N

Forza continua @ 25°C: 17,5 N

Corso totale: 56,3 mm

Tensione massima: 63,4 V

Costante di campo elettromagnetico retrogrado: 8,1 V/m/s

Peso della bobina: 177 g

Diametro dello statore: 72 mm

Lunghezza: 110 mm



Parametri tecnici:



Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



Applicazioni:

1.Scansione con spettrometro FTIR



2.Terahertz linee di ritardo ottico



3.Scansione 3D a grande formato



4.macchine di misurazione a coordinate (CMM)



5.Posizionamento di precisione a lungo raggio
