Motore a Bobina Vocale Direct Drive a Zero Gioco VCAR0035 Forza di Picco 35N

Il VCAR0035-0105-00A è un motore a bobina mobile cilindrico ad alte prestazioni progettato specificamente per applicazioni che richiedono zero gioco, precisione a trasmissione diretta e risposta dinamica rapida. Come parte della serie SUPT MOTION VCAR0035, questo motore a bobina mobile offre una spinta di picco di 35 N in un fattore di forma compatto, rendendolo una scelta eccellente per sistemi di posizionamento di precisione, apparecchiature per la produzione di semiconduttori, piattaforme di allineamento ottico e automazione di dispositivi medici. A differenza dei tradizionali meccanismi di conversione rotativa-lineare, che generano gioco meccanico e attrito, questo motore a bobina mobile a trasmissione diretta produce movimento lineare applicando forza elettromagnetica direttamente all'assieme della bobina mobile, eliminando completamente i componenti di trasmissione intermedi. Il sistema di movimento risultante presenta intrinsecamente zero gioco, ripetibilità di posizionamento sub-micrometrica e non richiede manutenzione per milioni di cicli. Il VCAR0035-0105-00A ha una spinta continua nominale di 15,6 N a una temperatura ambiente di 25°C e una corsa totale di 10,5 mm, fornendo un equilibrio ideale tra output di spinta, gamma di corsa e design compatto per applicazioni ad alta precisione con spazio limitato.

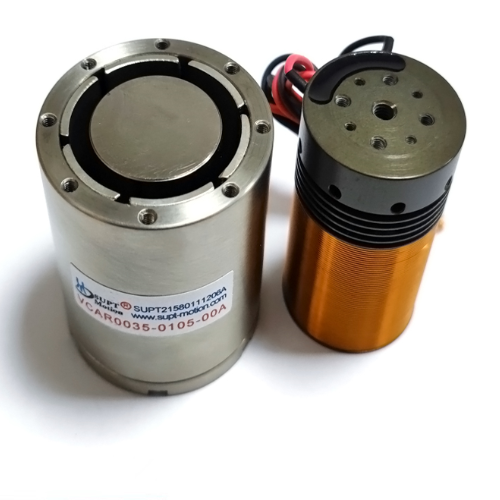

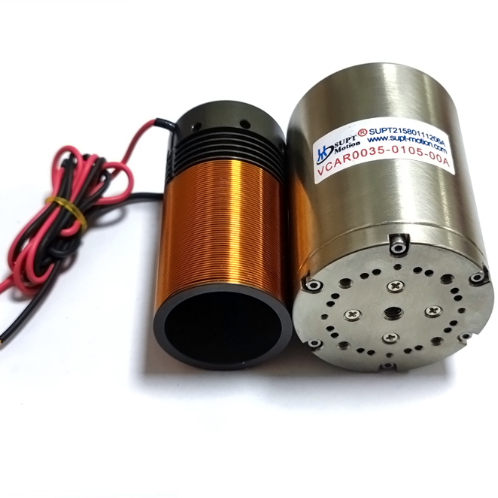

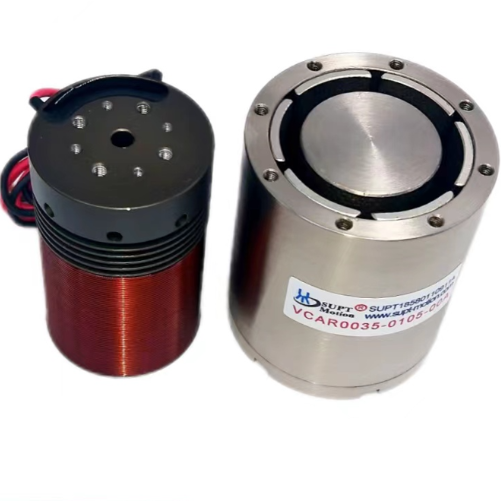

Questo design del motore a bobina mobile cilindrico incorpora un assieme statore a magneti permanenti e una bobina mobile leggera, che lavorano insieme per generare una spinta lineare proporzionale alla corrente applicata, mantenendo un'eccellente linearità sull'intera gamma di corsa. Questa relazione lineare tra spinta e corrente semplifica l'integrazione del controllo servo e consente un movimento fluido e privo di cogging su una gamma di velocità da sub-micrometri al secondo a oltre 100 mm/s. Il VCAR0035-0105-00A è alimentato da tensione DC con una tensione nominale massima di 11,9 V, offrendo una compatibilità flessibile con un'ampia gamma di azionamenti servo e controller di movimento. La sua bobina mobile pesa solo 91 grammi, contribuendo alle eccellenti capacità di accelerazione del motore e alle prestazioni di movimento alternato ad alta frequenza. Con una costante di forza controelettromotrice (back-EMF) di 5 V/m/s, questo motore fornisce eccellenti caratteristiche di feedback di velocità per sistemi di controllo ad anello chiuso, consentendo una regolazione precisa della velocità e il mantenimento della posizione senza la necessità di sensori ausiliari in una varietà di configurazioni.

• Trasmissione Diretta Zero Gioco: L'architettura a trasmissione diretta elettromagnetica elimina i componenti di trasmissione meccanica come viti di comando, cinghie e riduttori, ottenendo un movimento intrinsecamente privo di gioco senza interfacce soggette a usura. Questo design garantisce un'accuratezza di posizionamento costante per tutta la vita utile senza regolazioni o ricalibrazioni periodiche.
• Output Forza di Picco 35N: Capace di erogare 35 Newton di forza di picco, il VCAR0035-0105-00A gestisce profili di accelerazione impegnativi e movimenti punto-punto ad alta velocità mantenendo un controllo preciso della traiettoria. La forza continua nominale di 15,6 N supporta operazioni sostenute in applicazioni di mantenimento e pressatura.
• Posizionamento ad Alta Precisione: Con una risoluzione di posizionamento a livello sub-micrometrico ottenibile tramite encoder ad alta risoluzione e tuning servo avanzato, questo motore a bobina mobile soddisfa i rigorosi requisiti di bonding di wafer per semiconduttori, allineamento di fibre ottiche e sistemi di micro-dispensing in cui l'accuratezza a livello micrometrico influisce direttamente sulla resa del processo e sulla qualità del prodotto.
• Rapida Risposta Dinamica: L'assieme leggero della bobina mobile, del peso di soli 91 g, consente tempi di risposta meccanica inferiori a 5 ms, rendendo questo VCM ideale per scansioni ad alta frequenza, generazione di vibrazioni e applicazioni di assestamento rapido in cui il throughput e la riduzione dei tempi di ciclo sono metriche di prestazione critiche.
• Compatto Fattore di Forma Cilindrico: Con un diametro dello statore di 50 mm e una lunghezza totale di 67 mm, il VCAR0035-0105-00A si integra facilmente in progetti di macchine con spazio limitato, consentendo di raggruppare più assi in stretta prossimità per piattaforme di movimento a più gradi di libertà e strumentazione compatta.
• Movimento Fluido Senza Cogging: A differenza dei motori lineari con nucleo in ferro che presentano forze di cogging dovute agli effetti degli slot, il design a bobina mobile senza ferro di questo motore a bobina mobile cilindrico produce un movimento perfettamente fluido con forza di detent zero, consentendo un controllo della velocità ultra-preciso a velocità estremamente basse senza dither servo.
• Lunga Durata Operativa: Il principio di generazione della forza elettromagnetica senza contatto significa che non ci sono spazzole, commutatori o componenti meccanici soggetti a usura all'interno del motore stesso, offrendo una vita utile che supera regolarmente centinaia di milioni di cicli se utilizzato entro le specifiche nominali e le corrette linee guida di gestione termica.

Il motore a bobina mobile cilindrico della serie VCAR0035 è impiegato in una vasta gamma di settori in cui il movimento a trasmissione diretta senza gioco e il posizionamento ad alta precisione sono requisiti fondamentali. Nella produzione di semiconduttori, questi motori a bobina mobile azionano stadi di probing di wafer, teste di bonding di die e attuatori Z per il bonding di fili, dove l'accuratezza di posizionamento a livello micrometrico influisce direttamente sulla resa e sull'affidabilità del packaging dei chip. La caratteristica di zero gioco garantisce un controllo costante della forza di contatto durante le delicate operazioni di bonding, prevenendo danni a substrati semiconduttori sensibili.

Nell'industria ottica e fotonica, il VCAR0035-0105-00A funge da attuatore di messa a fuoco e allineamento per sistemi di elaborazione laser, stazioni di allineamento di fibre ottiche e meccanismi di posizionamento delle lenti all'interno di apparecchiature di imaging ad alta risoluzione. La caratteristica di movimento fluido senza cogging consente la scansione continua senza artefatti dell'immagine, mentre l'elevato rapporto forza-peso supporta una rapida risposta autofocus in ambienti di imaging dinamici. I produttori di dispositivi medici integrano questo motore a bobina mobile in sistemi automatizzati di manipolazione di liquidi, attuatori di micropompe e effettori finali di robot chirurgici, dove il controllo preciso della forza e il funzionamento compatibile con la sterilità sono essenziali per la sicurezza del paziente e l'accuratezza procedurale.

Le applicazioni di automazione industriale includono moduli pick-and-place ad alta velocità per l'assemblaggio di componenti elettronici, sistemi di dispensazione di precisione per l'applicazione di adesivi e paste saldanti e piattaforme di lavorazione assistita da vibrazioni in cui l'oscillazione controllata ad alta frequenza migliora la qualità della finitura superficiale e la durata dell'utensile. Il VCAR0035-0105-00A trova applicazione anche nelle apparecchiature di test aerospaziali, dove la sua affidabilità in condizioni di cicli termici ed esposizione a vibrazioni è stata validata attraverso rigorosi test di qualifica. Laboratori accademici e di ricerca utilizzano questo motore a bobina mobile in configurazioni di strumentazione personalizzate, tra cui microscopi a sonda a scansione, apparecchiature di test sui materiali e piattaforme di sviluppo di feedback aptico, sfruttando la sua relazione lineare forza-corrente e la semplice integrazione con controller servo standard da laboratorio.

Ogni motore a bobina mobile cilindrico VCAR0035-0105-00A viene sottoposto a test completi in fabbrica, inclusa la verifica della costante di forza, la misurazione della linearità della corsa, la caratterizzazione della resistenza elettrica e dell'induttanza e la validazione della costante di forza controelettromotrice prima della spedizione. Ogni unità viene confezionata singolarmente in schiuma antistatica all'interno di un cartone rinforzato per prevenire urti meccanici e contaminazione durante il transito. SUPT MOTION fornisce documentazione di piena tracciabilità, inclusi rapporti di test serializzati per ogni motore, e offre supporto tecnico per la selezione dell'elettronica di pilotaggio, la progettazione della gestione termica e la guida all'integrazione a livello di sistema. Opzioni di personalizzazione sono disponibili per lunghezza della corsa, potenza nominale della forza, resistenza della bobina, geometria dell'interfaccia di montaggio e integrazione del sensore di feedback su richiesta. Con certificazioni CE e ISO9001, la serie VCAR0035 soddisfa gli standard internazionali di qualità e sicurezza per l'impiego globale in applicazioni industriali, mediche e di ricerca.
