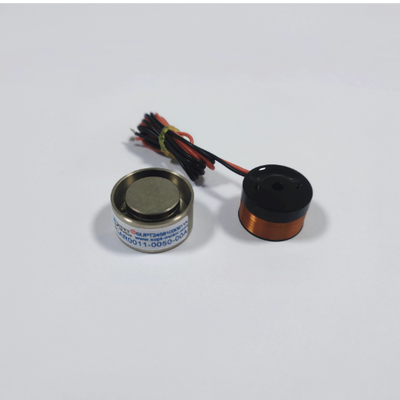

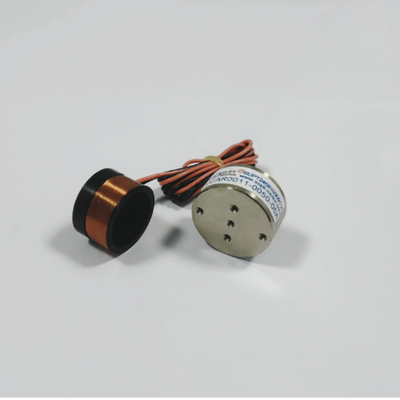

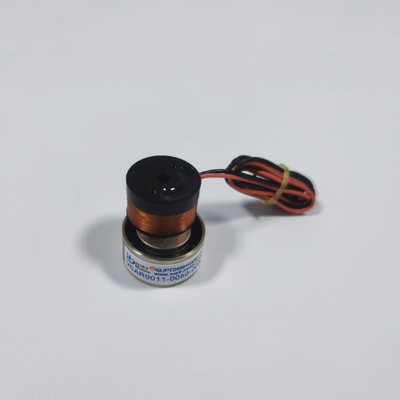

VCAR0011-0050-00A Motore a bobina vocale 11.4N Forza di picco 5 mm Trazione Accelerazione elevata

Panoramica del prodotto

Il VCAR0011-0050-00A è un motore a bobina mobile cilindrico ad alta accelerazione della serie SUPT MOTION VCAR, progettato specificamente per applicazioni che richiedono avviamento rapido, stabilizzazione veloce e risposta continua ad alta frequenza. A 25 °C, questo modello offre una spinta di picco di 11,4 N e una spinta continua di 2,1 N. Il suo gruppo mobile a bobina leggera, che pesa solo 11,2 g, fornisce un rapporto spinta-massa estremamente elevato, consentendo al motore di raggiungere la velocità target in pochi millisecondi.

A differenza dei motori rotativi tradizionali convertiti in movimento lineare, i motori a bobina mobile cilindrici generano spinta direttamente attraverso l'interazione tra la corrente della bobina e il campo magnetico permanente. Questi motori non richiedono riduttori, giunti o viti di comando, il che significa zero gioco, zero effetti di cogging e virtualmente nessuna isteresi. Di conseguenza, se utilizzati in combinazione con un encoder adatto, offrono un movimento eccezionalmente fluido, una risposta ad alta frequenza e un'accuratezza di posizionamento ripetibile a livello micrometrico.

Il VCAR0011-0050-00A offre una corsa totale di 5 mm, rendendolo ideale per compiti di pick-and-place ad alta velocità e a corsa breve, messa a fuoco, scansione e oscillazione. Con un diametro dello statore compatto di 24 mm e una lunghezza di 17,2 mm, può essere facilmente integrato in moduli macchina con spazio limitato. Questo motore presenta un design brushless, è esente da manutenzione, opera con rumore estremamente basso e minima generazione di calore, ed è prodotto secondo gli standard ISO 9001 e certificato CE, garantendo un funzionamento affidabile in ambienti industriali.

Il motore a bobina mobile è costituito da una bobina di rame avvolta con precisione che si muove all'interno di un circuito magnetico ad alta energia di terre rare, eliminando la necessità di spazzole, elettronica di commutazione o meccanismi di trasmissione meccanica. Questa costruzione semplice ma robusta non solo riduce i punti di guasto, ma garantisce anche che la forza di uscita sia proporzionale alla corrente applicata, fornendo ai progettisti un attuatore prevedibile e facilmente controllabile. Se combinato con un amplificatore lineare e un feedback di posizione adeguati, il VCAR0011-0050-00A può essere configurato per modalità di controllo della forza, controllo della velocità o posizionamento punto-punto preciso, a seconda dei requisiti dell'applicazione.

Specifiche

Caratteristiche chiave del design: alta accelerazione grazie a un mover leggero da 11,2 g; risposta ad alta frequenza con azionamento diretto; corsa breve di 5 mm per movimenti alternati veloci; costruzione senza gioco e senza cogging; design brushless esente da manutenzione.

Applicazione

L'alta accelerazione e la risposta ad alta frequenza del VCAR0011-0050-00A lo rendono un'ottima scelta per le seguenti applicazioni:

• Meccanismi di pick-and-place ad alta velocità nelle linee di assemblaggio elettronico
• Moduli di messa a fuoco automatica e stabilizzazione dell'immagine per telecamere e sistemi di ispezione
• Piattaforme di vibrazione ad alta frequenza per test di fatica e caratterizzazione dei materiali
• Testine di dosaggio, getto e stampa di precisione che richiedono movimenti alternati veloci
• Apparecchiature per la sonda di semiconduttori, la saldatura a filo e lo smistamento di die
• Isolamento attivo dalle vibrazioni e controllo rapido dello specchio di puntamento

FAQ

D1: Quanto velocemente può accelerare questo motore?

Con un mover da 11,2 g e una forza di picco di 11,4 N, l'accelerazione di picco teorica è estremamente elevata. L'accelerazione effettiva dipende dalla massa del carico, dal limite di corrente del driver e dalla corsa, e i nostri ingegneri possono aiutarti a calcolare le prestazioni dinamiche per il tuo carico specifico.

D2: Il motore può funzionare continuamente ad alta frequenza?

Sì, entro la potenza di forza continua di 2,1 N, il motore può funzionare ad alta frequenza senza surriscaldarsi. Per cicli di lavoro che superano la potenza continua, si raccomanda il raffreddamento ad aria forzata, la riduzione della potenza in base al ciclo di lavoro o una dimensione del telaio maggiore della serie VCAR. I nostri ingegneri applicativi possono simulare il tuo profilo di movimento e suggerire il modello ottimale.

D3: Quali opzioni di feedback di posizione sono disponibili?

Raccomandiamo encoder lineari, sensori Hall o sensori di posizione LVDT a seconda della risoluzione richiesta. SUPT MOTION può fornire indicazioni sull'integrazione per il controllo servo ad anello chiuso.

D4: Il motore è adatto per ambienti di camera bianca?

Sì. La costruzione brushless e slotless non genera detriti di usura, e il motore può essere fornito con materiali e cablaggi compatibili con camere bianche per applicazioni nei settori dei semiconduttori e medicale.

D5: Quali sono i termini di pagamento e le opzioni di spedizione?

Accettiamo T/T, PayPal e Western Union. I campioni vengono spediti entro 3-5 giorni lavorativi tramite corriere espresso internazionale, e gli ordini di produzione vengono consegnati entro 7-15 giorni lavorativi.
