VCAR0022-0448-00A Motore a bobina vocale 22N Forza di picco 44,8 mm Stroke Largo raggio di velocità

Panoramica del prodotto

Il VCAR0022-0448-00A è un motore a bobina mobile cilindrico ad ampio intervallo di velocità della serie VCAR di SUPT MOTION. A 25 °C, offre una corsa totale fino a 44,8 mm, una spinta di picco fino a 22 N e una spinta continua di 11,4 N. Questo modello di motore a bobina mobile è specificamente progettato per sistemi di movimento lineare, consentendo un funzionamento fluido da velocità di strisciamento ultra-lente a movimenti alternativi ad alta velocità, fornendo al contempo un controllo preciso della velocità sull'intero intervallo di corsa.

I motori a bobina mobile sono intrinsecamente in grado di operare su un ampio intervallo di velocità perché la spinta è proporzionale alla corrente della bobina e indipendente dalla velocità. A differenza delle viti a ricircolo di sfere e delle trasmissioni a cinghia, è privo di variazioni di attrito, gioco e risonanza meccanica che limitano l'intervallo di velocità. Di conseguenza, il VCAR0022-0448-00A fornisce un'uscita di forza uniforme a riposo, a basse velocità e ad alte velocità, un vantaggio decisivo per processi sensibili alla velocità come dispensazione, rivestimento e scansione.

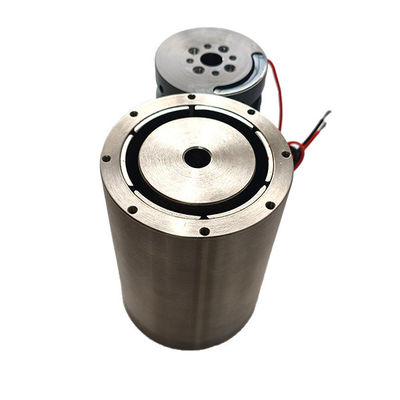

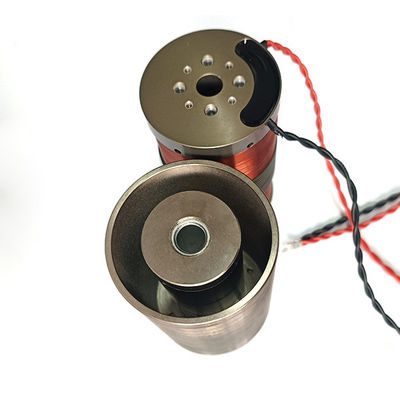

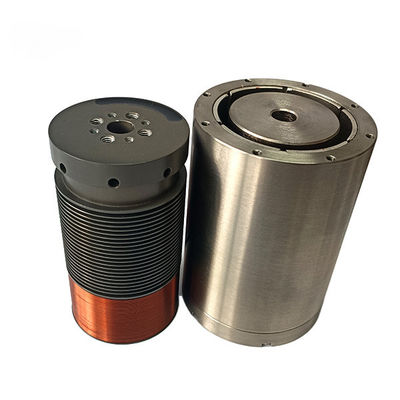

Con un diametro dello statore di 48 mm e una lunghezza di 75,7 mm, questo attuatore presenta una costruzione robusta mantenendo la massa in movimento a soli 52 grammi. Il principio di azionamento diretto garantisce un'elevata rigidità dinamica, una risposta rapida e una ripetibilità a livello di micron in controllo ad anello chiuso. Ogni motore a bobina mobile è prodotto in conformità con gli standard ISO 9001 ed è certificato CE; tutte le unità vengono sottoposte a test di qualità per la spinta, la resistenza e le prestazioni di isolamento prima della spedizione.

Oltre alla sua lunga corsa, il VCAR0022-0448-00A presenta un'eccellente linearità della forza, poiché la bobina opera all'interno di un campo magnetico attentamente ottimizzato per l'intera corsa. Di conseguenza, si ottiene un'uscita di forza prevedibile in ogni posizione, il che semplifica notevolmente la messa a punto del servo e migliora l'accuratezza del contorno nelle macchine utensili multiasse. Questo attuatore può essere equipaggiato con cavi liberi, connettori o cavi di lunghezza personalizzata e può incorporare guide lineari opzionali per supportare carichi esterni mentre il motore fornisce la forza motrice.

Specifiche

Caratteristiche chiave del design: corsa di 44,8 mm che copre un ampio intervallo di velocità dallo strisciamento all'alta velocità; forza di picco di 22 N con forza continua di 11,4 N; azionamento diretto con gioco zero e assenza di cogging; controllo preciso di velocità e posizione; struttura brushless esente da manutenzione.

Applicazione

L'ampio intervallo di velocità e la lunga corsa del VCAR0022-0448-00A lo rendono ideale per le seguenti applicazioni:

• Macchine automatiche di dispensazione, rivestimento e incollaggio che richiedono velocità uniforme
• Apparecchiature di imballaggio, etichettatura e inscatolamento con profili di velocità variabili
• Macchine per prove sui materiali per cicli di trazione, compressione e fatica
• Nastri trasportatori di smistamento, classificazione e ispezione di precisione
• Sistemi di automazione di laboratorio e manipolazione di liquidi
• Stadi di stampa, scansione e marcatura laser con movimenti lenti e veloci misti

FAQ

D1: Quale intervallo di velocità può raggiungere questo motore?

Il motore può operare da velocità di strisciamento quasi zero fino a diverse centinaia di millimetri al secondo, a seconda della tensione del driver e del carico. Poiché la forza della bobina mobile è controllata dalla corrente e indipendente dalla velocità, la velocità rimane stabile sull'intera corsa di 44,8 mm. Per il tuo carico specifico e il profilo di movimento, possiamo fornire un calcolo dinamico che include accelerazione, tempo di assestamento e corrente del driver richiesta.

D2: Come si ottiene l'accuratezza del posizionamento con una corsa così lunga?

Si consiglia un encoder lineare con la risoluzione desiderata più un driver servo con anelli di posizione e velocità. La costruzione ad azionamento diretto e senza gioco garantisce che la posizione comandata venga mantenuta senza deriva meccanica.

D3: La corsa può essere personalizzata?

Sì, la serie VCAR offre corse da 1 mm a oltre 60 mm su diverse dimensioni di telaio. Corse, livelli di forza e interfacce meccaniche personalizzate possono essere sviluppati per applicazioni di volume.

D4: Qual è il ciclo di lavoro e il comportamento termico?

La classificazione di forza continua di 11,4 N a 25 °C definisce il ciclo di lavoro continuo sicuro. Per forze maggiori o cicli di lavoro più lunghi, possiamo aggiungere opzioni di gestione termica o consigliare un modello più grande della famiglia VCAR.

D5: Quanto tempo richiede la consegna?

Gli ordini di campioni vengono spediti entro 3-5 giorni lavorativi e gli ordini di produzione entro 7-15 giorni lavorativi. Il MOQ è di 1 pezzo per la valutazione.
