Motori a bobina mobile cilindrici ad alta precisione 44N per apparecchiature a semiconduttore

Panoramica del prodotto

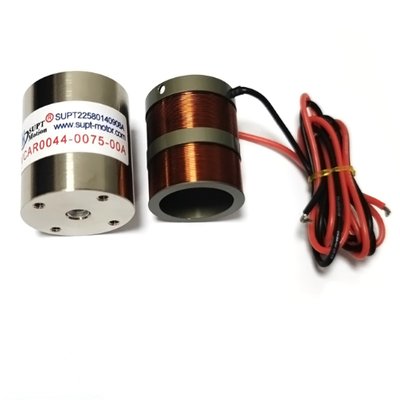

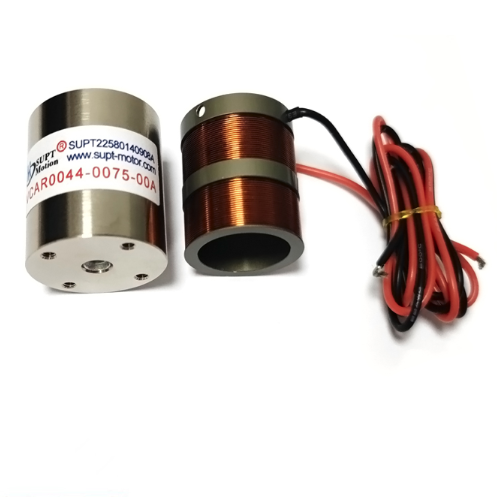

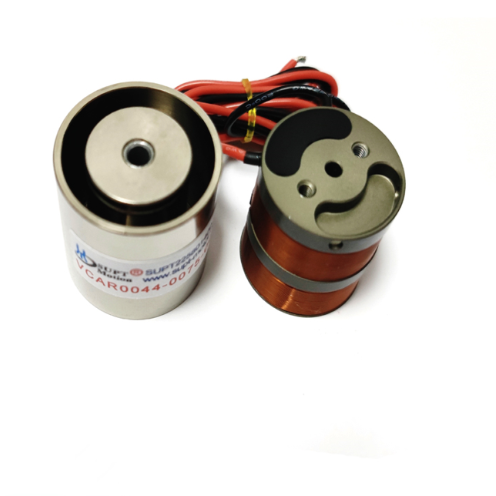

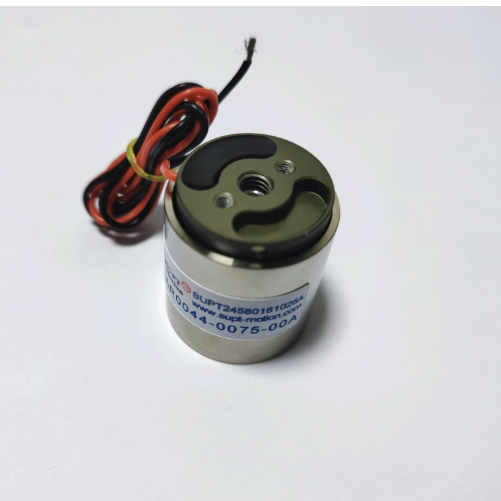

Il modello VCAR0044-0075-00A è un motore voice coil cilindrico progettato specificamente per raggiungere un'elevata precisione di posizionamento. Alimentato da una sorgente a 16,8 V CC, questo motore voice coil fornisce un movimento lineare diretto con una spinta di picco di 44 N su una corsa di 7,5 mm e raggiunge una risoluzione di posizionamento di 0,5 um se utilizzato in controllo ad anello chiuso con un encoder lineare.
Il design a bobina mobile senza contatto elimina giochi meccanici, cogging e isteresi, consentendo al motore di mantenere la posizione e di ritornare ripetutamente nello stesso punto. Il percorso di movimento breve e rigido e la massa mobile ridotta offrono al sistema un'elevata larghezza di banda meccanica, aiutando l'anello di retroazione del servo a sopprimere i disturbi e a stabilizzarsi rapidamente.
Questo motore voice coil è realizzato con componenti rettificati di precisione e un circuito magnetico bilanciato per mantenere un ripple di forza ridotto. Le superfici di guida rettificate di precisione e i magneti abbinati mantengono il ripple di forza al di sotto dell'1% del valore nominale di uscita per l'intera corsa. È un componente ideale per apparecchiature di allineamento, ispezione o misurazione a livello micrometrico.

Soluzione

Gli errori di posizionamento nelle apparecchiature di precisione derivano tipicamente da giochi meccanici, attrito di primo distacco (stick-slip), deriva termica e risonanza meccanica. I motori voice coil eliminano completamente le prime due fonti di errore: non vi sono ingranaggi o viti senza fine che causano giochi e il design della bobina senza contatto azzera l'attrito statico da superare. I restanti errori vengono controllati tramite un sistema ad anello chiuso che integra un encoder lineare ad alta risoluzione, il quale fornisce un feedback diretto sulla posizione effettiva del carico.
Poiché la forza è proporzionale alla corrente, il servosistema può applicare con precisione la quantità esatta di forza per eseguire passi di 0,5 micrometri o mantenere una posizione stabile sotto carico. Il risultato è un asse di movimento con precisione a livello micrometrico, privo di deriva dovuta all'usura e con prestazioni costanti per milioni di cicli.
Grazie all'assenza di attrito, gli effetti di stick-slip — una causa comune di instabilità (jitter) nei sistemi di posizionamento tradizionali — non si verificano nemmeno a velocità estremamente basse. Per le applicazioni di allineamento, ispezione e lavorazione, questa soluzione aumenta la produttività riducendo al contempo scarti e rilavorazioni.

Specifiche

Applicazioni

Applicazioni tipiche: includono l'allineamento di wafer di semiconduttori, l'allineamento di fibre e componenti fotonici, il posizionamento della testa di lavorazione laser, la messa a fuoco lungo l'asse Z nei microscopi, piattaforme di misurazione di precisione, l'ispezione di maschere e il posizionamento di dispositivi medici.
Questo attuatore voice coil viene utilizzato anche nei sistemi di messa a fuoco automatica per telecamere industriali e per il controllo di precisione delle valvole negli strumenti analitici. Qualsiasi applicazione di movimentazione a corsa breve che richieda una risoluzione submicrometrica e capacità stabili di mantenimento della posizione può trarre vantaggio da questo attuatore.

Domande frequenti (FAQ)

D: Come si ottiene la risoluzione di 0,5 um?
R: La risoluzione deriva dalla combinazione di un motore voice coil privo di attrito e di un encoder lineare ad alta risoluzione in un anello di servocontrollo chiuso. L'encoder misura la posizione reale del carico e l'erogazione fluida della forza del motore consente movimenti a singolo passo di 0,5 um.

D: Quali fattori influenzano la ripetibilità?
R: La ripetibilità dipende principalmente dalla qualità dell'encoder, dalla taratura del servo e dalla stabilità termica. Il design senza contatto elimina l'attrito e l'usura, garantendo una ripetibilità meccanica costante per l'intera durata del motore. L'unica manutenzione ordinaria raccomandata è la calibrazione periodica dell'encoder.

D: Il motore può mantenere la posizione quando è alimentato?
R: Sì. In un anello chiuso, il servo può mantenere la bobina in qualsiasi posizione all'interno della corsa bilanciando la forza rispetto al carico. Per la maggior parte delle applicazioni statiche non è necessario un freno di stazionamento.

D: È possibile avere una corsa personalizzata o opzioni specifiche per l'encoder?
R: Sì. SUPT MOTION può personalizzare corsa, forza, tensione e tipo di encoder. Contattaci indicando il tuo obiettivo di precisione e il profilo di movimento desiderato per ricevere una proposta su misura.
