Motore a bobina vocale cilindrica compatta ad alta precisione a 12,8 V per microdispositivi

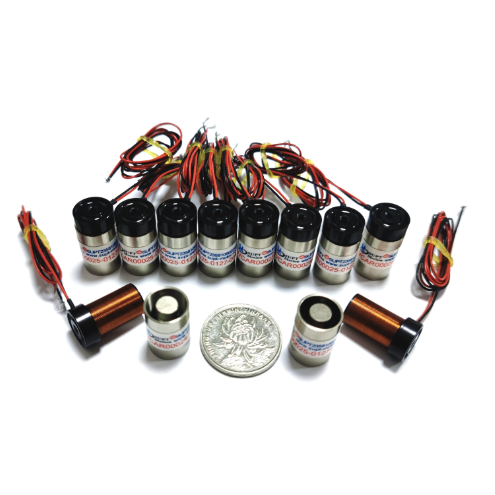

  • High Precision 12.8V Compact Cylindrical Voice Coil Motor For Microdevices

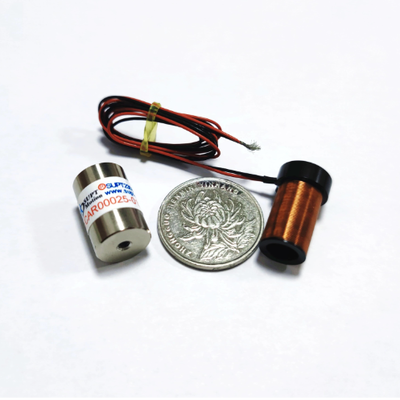

  • High Precision 12.8V Compact Cylindrical Voice Coil Motor For Microdevices

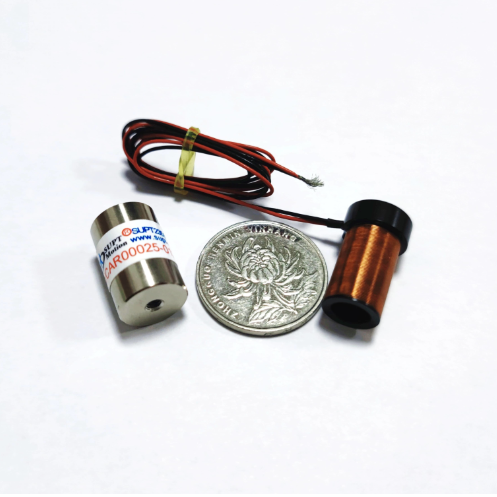

  • High Precision 12.8V Compact Cylindrical Voice Coil Motor For Microdevices
Luogo di origine Suzhou, Cina
Marca SUPT MOTION
Certificazione CE, ISO9001
Numero di modello VCAR0007-0127-00A
Quantità di ordine minimo 1 pezzo
Prezzo $40-$70 / Piece
Imballaggi particolari Scatola con marchio SUPT MOTION con inserto in schiuma antistatica, cartone ondulato per esportazion
Tempi di consegna 3-5 giorni per i campioni, 15-25 giorni per ordini all'ingrosso
Termini di pagamento T/T
Capacità di alimentazione 5000 pezzi al mese
Dettagli
Numero di modello VCAR0007-0127-00A Tipo di motore Motore a bobina mobile cilindrico compatto
Forza di punta 7.1N Forza continua 2.3N
Ictus totale 12,7 mm tensione massima 12,8 V CC
CONSTANTE del campo elettromagnetico di ritorno 1,6 V/m/s Peso della bobina 11.4g
Diametro dello statore 19.1mm Lunghezza totale 27 mm
Classe di isolamento Classe B
Evidenziare

Progettazione del motore cilindrico compatto

,

Motore a bobina vocale di 20 mm di diametro

,

Attuatore di azionamento diretto leggero
Lasciate un messaggio
Descrizione di prodotto

Panoramica del prodotto

Il VCAR0007-0127-00A è un motore a bobina mobile cilindrico compatto con un diametro esterno di soli 19,1 mm. Alimentato da un alimentatore DC da 12,8 V, offre una corsa di 12,7 mm e una spinta di picco fino a 7,1 N, rendendolo uno dei più piccoli attuatori a trasmissione diretta della serie di prodotti SUPT MOTION.
La sua forma cilindrica gli consente di inserirsi naturalmente in fori, manicotti e cavità circolari, semplificando l'integrazione meccanica in prodotti con spazio limitato. Con un peso di soli 14,8 grammi, la bobina mobile accelera rapidamente ed esercita forze inerziali minime sulle strutture circostanti. Un gruppo magnetico ad alta energia fornisce una spinta potente in un design compatto, mentre il design senza contatto garantisce un funzionamento silenzioso senza effetti di cogging.
Semplici comandi di corrente generano una spinta fluida e controllabile su tutta la gamma di corse, rendendo la messa a punto del servo semplice e intuitiva. L'alloggiamento è lavorato con precisione in alluminio e rivestito con una finitura resistente alla corrosione. Questo motore è progettato per dispositivi compatti che richiedono un movimento lineare affidabile e ripetibile senza la struttura ingombrante di un motore con ingranaggi.

Soluzione

I microdispositivi mancano tipicamente dello spazio per alloggiare motori rotativi e meccanismi di trasmissione. Questo attuatore a bobina mobile risolve questo problema fornendo una spinta lineare direttamente all'interno di un alloggiamento cilindrico da 19,1 millimetri.
Grazie al suo design a trasmissione diretta, questo motore a bobina mobile non ha ingranaggi soggetti a usura e non richiede compensazione del gioco, risultando in un meccanismo semplice e affidabile. La bassa massa in movimento e la bassa induttanza consentono a questo motore a bobina mobile di essere pilotato da un circuito driver piccolo ed economico.
Il motore a bobina mobile può anche resistere a frequenti inversioni di marcia, comuni nei meccanismi di dispensazione e smistamento. Questa soluzione fornisce una soluzione di movimento lineare di precisione compatta, silenziosa e priva di manutenzione per piccoli dispositivi.

Specifiche

PModello prodotto Forza di picco
(N)		 CForza continua
a 25°C (N)		 TCorsa totale
(mm)		 MTensione massima
(V)		 BCostante di forza controelettromotrice
(V/m/s)		 WPeso della bobina
(g)		 SDiametro dello statore(mm) TLunghezza
(mm)
VCAR0001-0064-00A 0,88 0,28 6,4 6,9 0,29 3 9,5 17,7
VCAR0001-0010-00A 0,73 0,42 1 4,8 0,6 2,7 24 11,2
VCAR00025-0127-00A 2,55 0,81 12,7 11,6 0,77 6,6 12,7 24
VCAR0006-0039-00A 6,2 1,9 3,9 6,6 1,12 7,9 20 17,2
VCAR0006-0050-00A 6,2 2,6 5 15,7 3,57 8,2 25 18,2
VCAR0007-0040-00A 7,2 2,4 4 7,5 1,88 7 14,2 23
VCAR0007-0064-00A 7,8 2,5 6,4 9,9 1,5 7,2 19,1 23,8
VCAR0007-0127-00A 7,1 2,3 12,7 12,8 1,6 11,4 19,1 27
VCAR0011-0050-00A 11,4 2,1 5 11,8 3 11,2 24 17,2
VCAR0011-0100-00A 10,5 2,9 10 43,8 3,5 20 31 26,8
VCAR0013-0030-00A 13 3,5 3 16 3,5 12 25 21
VCAR0013-0072-00A 13 4,2 7,2 26,6 5,72 16,2 26,2 24,7
VCAR0014-0250-00A 14 4,5 25 26,5 3,9 35 25,4 44,2
VCAR0015-0062-00A 15 6,5 6,2 26,2 9,75 14,8 33 25,6
VCAR0022-0098-00A 22 6,6 9,8 24,7 5,8 20 34,1 35
VCAR0022-0448-00A 22 11,4 44,8 14,3 4 52 48 75,7
VCAR0025-0630-00A 25,3 8 63 50,6 5 68 31,8 83,1
VCAR0030-0150-00A 29,4 4,73 15 40,5 7,4 27 30 31
VCAR0032-0050-00A 32 8,9 5 29,3 7,1 48 40 41,7
VCAR0033-0099-00A 33 8 9,9 24,3 5,87 23,5 36 26,7
VCAR0033-0224-00A 33 13,5 22,4 26,7 6,8 69 58 72
VCAR0035-0090-00A 35 11 9 26,4 9 33 25,4 44,3
VCAR0035-0105-00A 35 15,6 10,5 11,9 5 91 50 67
VCAR0044-0040-00A 44 16,3 4 18,3 8,9 46,5 53 21,2
VCAR0044-0059-00A 44,1 17,7 5,9 14,3 8 43 46 22
VCAR0044-0075-00A 44 13,7 7,5 16,8 7,6 38,6 31,1 35,9
VCAR0044-0249-00A 44 11,7 24,9 44,9 8,88 65,9 38,1 51,3
VCAR0070-0149-00A 70 27,3 14,9 26,9 17,7 79 43 53,7
VCAR0075-0200-00A 75 30 20 26,2 15,2 65 70 38,7
VCAR0080-0129-00A 80 35 12,9 27,7 18 149 49 53,8
VCAR0087-0062-00A 87 21,67 6,2 34,5 12,7 45,2 43,1 34,9
VCAR0087-0563-00A 87 17,5 56,3 63,4 8,1 177 72 110
VCAR0105-0164-00A 105 35,4 16,1 20,1 11,5 150 60,4 40,4
VCAR0110-0380-00A 110 37,4 38 23,2 9 150 60,4 60,4
VCAR0113-0089-00A 113 35 8,9 31 17,5 125 73 27,5
VCAR0115-0065-00A 115 30,1 6,5 35 17,3 52 40 58
VCAR0130-0310-00A 130 40 31 30,4 20,5 280 75,6 56,5
VCAR0140-0150-00A 140 42,2 15 33,4 26,6 80 53 53,7
VCAR0210-0254-00A 210 66,2 25,4 56,6 28 230 43,7 111,8
VCAR0262-0112-00A 262 111 11,2 35,1 41 285 71 64
VCAR0262-0249-00A 262 112 24,9 28,2 26 785 66 109,1
VCAR0294-0498-00A 294 56,8 49,8 114 24,5 685 93 136,9
VCAR0436-0187-00A 436 147,6 18,7 40,7 40,7 648 80,4 91
VCAR0436-0250-00A 436 167 25 31,6 37,2 775 78,4 110
VCAR0436-0373-00A 436 142,6 37,3 38 29,8 1050 76 163
VCAR0980-0249-00A 980 605 24,9 41,5 104 1426 126 134,5
VCAR1351-0310-00A 1351 376,8 31 73,5 68 1071 110 143,7

Applicazione

Questo attuatore lineare a bobina mobile compatto è adatto per moduli di autofocus di microcamere, dispositivi di feedback aptico, microvalvole, pipette per automazione di laboratorio, pinze compatte, meccanismi di zoom ottico e dispositivi medici portatili.
Lo stesso motore a bobina mobile viene utilizzato anche in testine di stampa compatte, meccanismi di scansione di codici a barre e azionamenti di micropompe. È inoltre adatto per sistemi di microsmorzamento e vibrazione con requisiti di spazio e peso estremamente rigorosi.

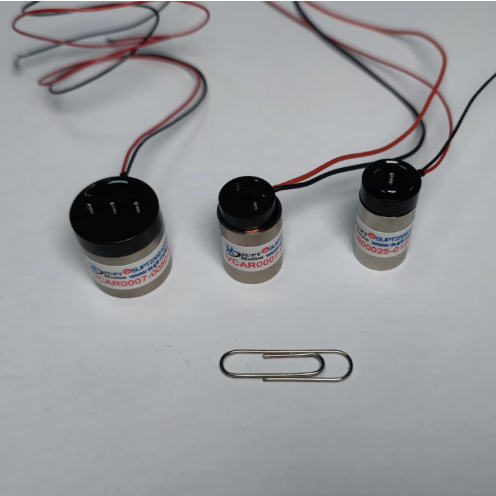

Motore a bobina vocale cilindrica compatta ad alta precisione a 12,8 V per microdispositivi

Motore a bobina vocale cilindrica compatta ad alta precisione a 12,8 V per microdispositivi

FAQ

D: Qual è il vantaggio del design cilindrico?
R: L'involucro cilindrico si adatta a fori e cavità rotondi, quindi il motore può essere montato senza sprecare spazio. Fornisce inoltre un circuito magnetico bilanciato che mantiene la forza costante in tutti gli orientamenti di montaggio.

D: Per quanto tempo questo piccolo motore può funzionare continuamente?
R: La forza continua a 25°C è di 2,3 N. Per cicli di lavoro superiori a questo limite, si consiglia di aggiungere un dissipatore di calore o di utilizzare il motore in modo intermittente. La protezione termica può essere aggiunta su richiesta.

D: Il motore con diametro 20 mm può essere personalizzato?
R: Sì. Corsa, forza, tensione, lunghezza del cavo e tipo di connettore possono essere personalizzati.

D: È incluso un driver con il motore?
R: Il motore viene fornito come componente. Una scheda driver miniaturizzata abbinata è disponibile su richiesta per una rapida valutazione.
