AC3-055-09 Servo Motor Controller 120W MicroE Grating Ruler Long Life
| Luogo di origine | porcellana di Suzhou |
|---|---|
| Marca | America MICROE |
| Certificazione | 195-R3726-01 |
| Numero di modello | MII163OS-20-NR |
| Quantità di ordine minimo | 1pc |
| Prezzo | $105-$230 |
| Imballaggi particolari | ect d'imballaggio del cartone. |
| Tempi di consegna | Consegna di giorni di generale 5-7, velocemente in serie 3-5 giorni, essere negoziato |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Negoziabile |
Contattimi gratis campioni e buoni.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Peso | luce | Dimensione globale | 200*400*603mm |
|---|---|---|---|
| Voltaggio | 24v | Tratto | Di alta precisione |
| Potenza | 36w | Applicazione | Automazione industriale |
| Interfaccia di comunicazione | RS485/CAN/USB | Voltaggio di ingresso | DC24V |
| corrente di uscita | 0-5A | Potenza di uscita | 120W |
| Voltaggio di uscita | DC0-24V | Nome del prodotto | regolatore del servomotore |
| Frequenza di impulso | 0-100KHZ | Dimensione | 180*140*60 mm |
| Gamma di regolamento di velocità | 0-100% | Temperatura di funzionamento | -20~+85℃ |
| Evidenziare | AC3-055-09 Servo motor controller,Controller servomotore 120W,120W MicroE Grating Ruler |
||
Descrizione di prodotto
AC3-055-09 MicroE Grating Ruler Servo Motor Controller Long Life
Descrizione del prodotto:

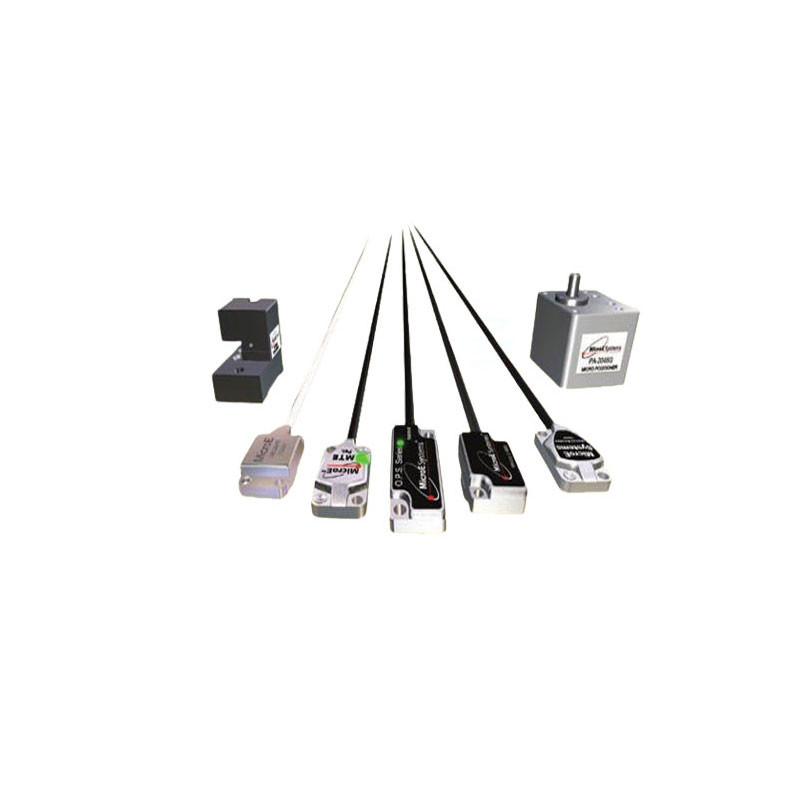

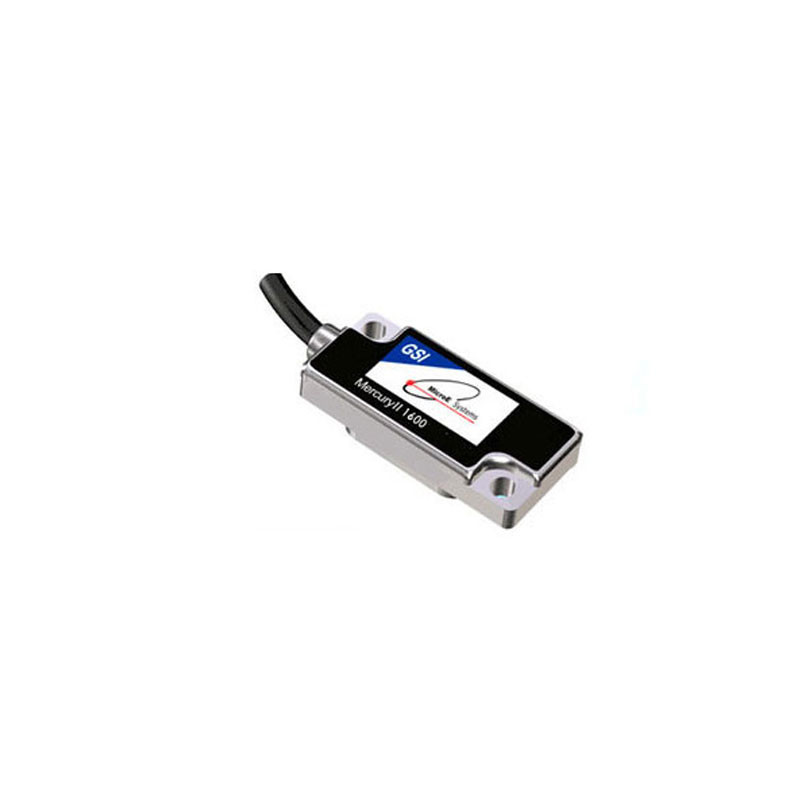

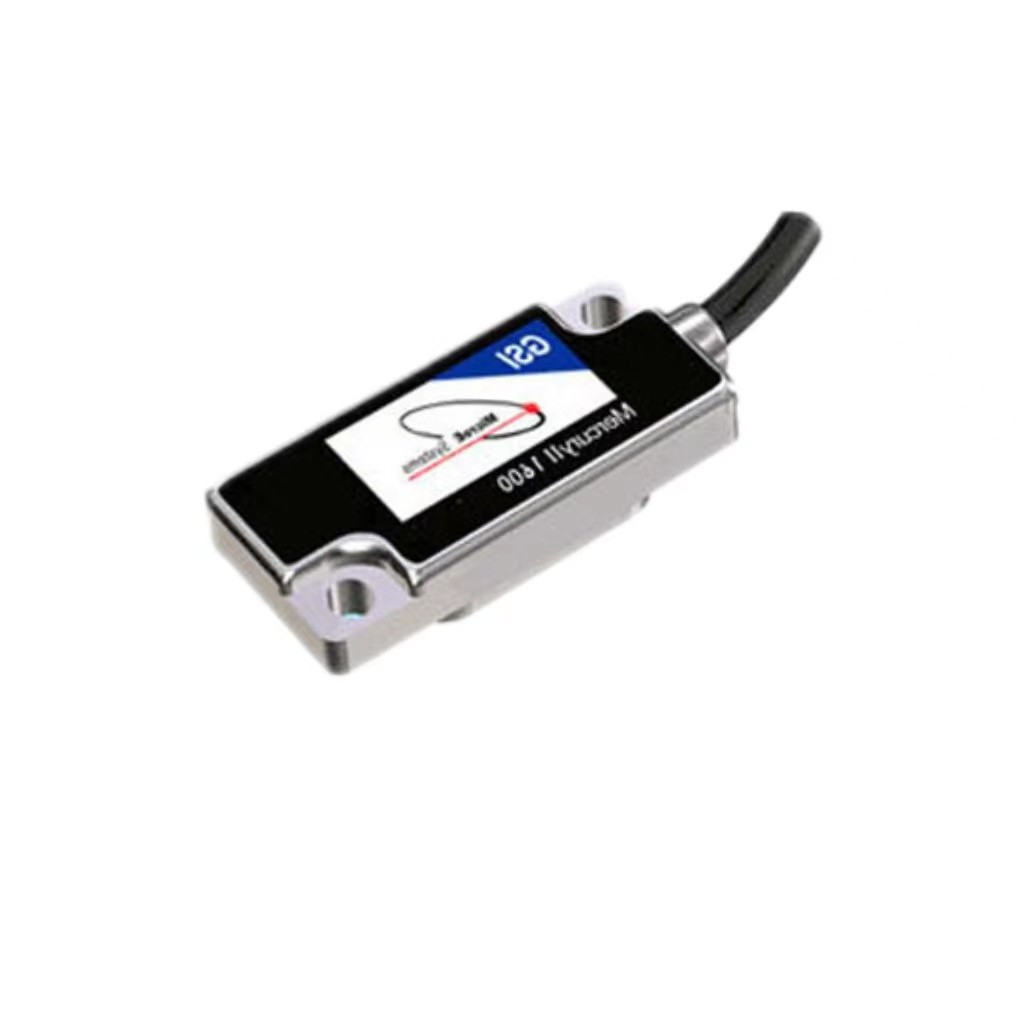

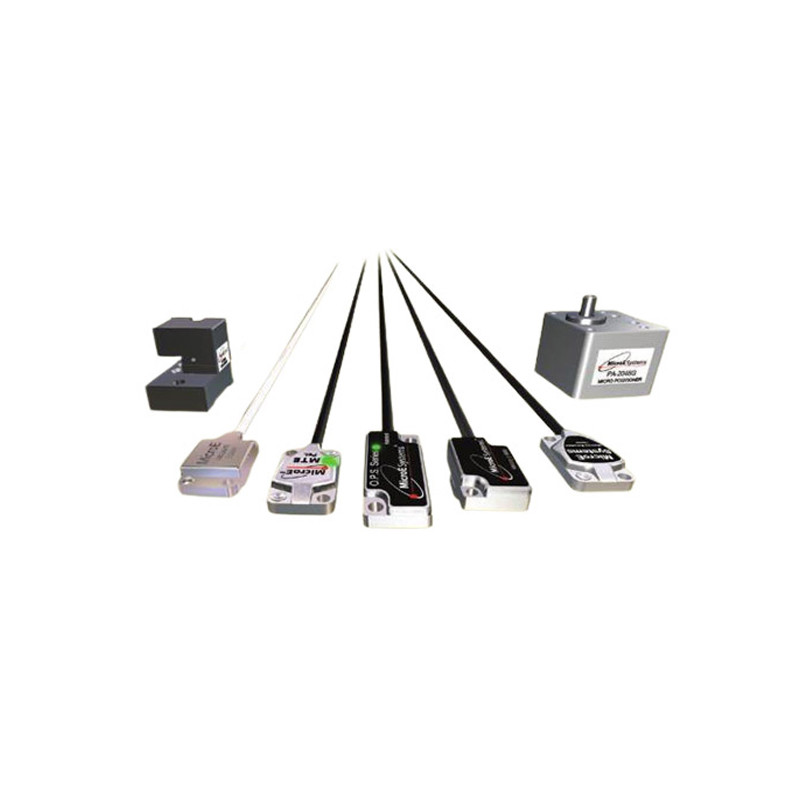

Regola di griglia MicroE
è un dispositivo di misurazione di feedback che funziona sul principio ottico di una griglia, spesso utilizzato nel controllo numerico
nel servosistema a circuito chiuso delle macchine utensili, può essere utilizzato per rilevare lo spostamento lineare o angolare.
Il suo segnale di uscita di misura per impulsi digitali, con una grande accuratezza di rilevamento, caratteristiche di risposta rapida.
è un dispositivo di misurazione di feedback che funziona sul principio ottico di una griglia, spesso utilizzato nel controllo numerico
nel servosistema a circuito chiuso delle macchine utensili, può essere utilizzato per rilevare lo spostamento lineare o angolare.
Il suo segnale di uscita di misura per impulsi digitali, con una grande accuratezza di rilevamento, caratteristiche di risposta rapida.
| Modello | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Potenza di uscita | |||||||||
| Corrente di picco | 9(636) | 18(12.73) | 3(212) | 9(636) | 12(8.5) | Adc ((Armi, sinusoidali, ± 5% | |||
| orario di punta | 1 | 1 | 1 | 1 | 1 | Sec. | |||
| corrente continua | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms, sinuscidal), ± 5% | |||
| Potenza di uscita massima | 490 | 970 | 270 | 800 | 1600 | w | |||
| continua" " | 163 | 323 | 89 | 267 | 533 | w | |||
| Resistenza di uscita | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Votazione massima di uscita | vout ∆HV0,97*Rou*tlout | ||||||||
| Potenza di ingresso | |||||||||
| Dall' ora all' ora. | 20-55 | 20-55 | Da 20 a 90 | Da 20 a 90 | Da 20 a 90 | +vdc, l'informazione tras- | |||
| Il picco. | 9 | 18 | 3 | 9 | 12 | Adc ((1 sec) picco | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc continuo | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc massimo | ||||||||
| PWM OUTPUTROLS | Invertitore MOSFET a 3 fasi, PWM ponderato al centro a 15 kHz, modulazione vettoriale spaziale 3o kHz |
||||||||
| Tipo Pwm frequenza d'onda |
|||||||||
| Controllo digitale | |||||||||
Cicli di controllo digitali |
corrente, velocità, posizione, controllo del circuito digitale al 100%. Controllo della posizione a doppio ciclo utilizzando l'input di un codificatore secondario Loop corrente:15 kHz ((66,7 us) Velocità, posizionamento loop: 3kHz ((333 us) controllo sinusoidale orientato a campo o trapezoidale da Hall per motori a spazzola PWH ponderato con modulazione del vettore spaziale circuito di corrente:2.5 kHz tipico, larghezza di banda varia con sintonizzazione e induttanza di carico le variazioni della tensione del bus non influenzano la larghezza di banda 200 uH linea-linea |
||||||||
| tasso laterale (tempo) | |||||||||
| commutazione | |||||||||
| Modulazione | |||||||||
| Larghezza di banda | |||||||||
| Compensazione HV | |||||||||
| Induttanza di carico minima | |||||||||
| Input di comando | |||||||||
| CANaperto | Posizione del profilo, posizione interpolata, velocità del profilo, coppia del profilo, home | ||||||||
| Posizione digitale | Step/Direction,CW/CCW stepper command (2 MHz velocità massima) | ||||||||
| Quad A/B Encoder | 20 Mcount/sec (dopo quadratura),5Mline/sec | ||||||||
| Torsione digitale e velocità | PWM, Polarità | PWM 0-100%, polarità = 1/0 | |||||||
| PWM | PWM 50% ± 50%, non richiesto segnale di polarità | ||||||||
| PWM range di frequenza | 1 kHz minimo, 100 kHz massimo | ||||||||
| Pw larghezza minima dell'impulso | 220 ns | ||||||||
| Torque/velocità/positon analogica | Impedenza di ingresso dirferenziale ±10 vdc,5kΩ | ||||||||
| Input digitali | |||||||||
| Tipo di numero | 9, non isolati.[IN1] dedicati alla funzione Drive Enable,[IN2]~[IN9] sono programmabili 74HC14 Trigger di Schmitt funzionante da +5 Vdc con filtro RC a ingresso 10 kΩ a +5 Vdc o a terra per tutti tranne [IN5] (vedi sotto) Vin-Lo 1,35 Vdc,vin-HI > 3,65 vdc Tutti gli ingressi hanno una connessione selezionabile di gruppo di ingresso pull-up/down reslstor a +5 Vdc,o gound 1 Input dedicato con filtro RC da 330 us per abilitare l'unità, da 0 a +24 Vdc max 3 Portate a scopo generale con filtro RC da 330 us, da 0 a + 24 vdc max 1 Input a velocità media per l'interruttore di temperatura del motore 40,99 kΩ di trazione/trazione, da 0 a +24 vdc max 4 Input ad alta velocità e output con filtro RC da 100 ns, da 0 a +5 Vdc max |
||||||||
| Tutti gli input | |||||||||
| Livelli logici | |||||||||
| Controllo di trascinamento. | |||||||||
| Abilitare[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| Stati membri [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| DISTRUZIONI DIGITALI (NOTA 1) | |||||||||
| Tipo Numbet | 4Non isolato, programmabile MDSFET a corrente coperta con 1 kΩ di spinta a +5 Vdc attraverso il diodo 300 mAdc max+,30 ve max.Funzioni programmabili Diodo fyback esterno richiesto per il funzionamento di carichi induttivi |
||||||||
| [OUT1~4] | |||||||||
| rating corrente | |||||||||
| rating corrente | |||||||||
L'AC3-055-09 è un servomotore di alta prestazione lanciato da MicroE Systems, progettato appositamente per applicazioni di controllo della posizione e del movimento.Di seguito è riportata una descrizione dettagliata del controller AC3-055-09.:
Controllo della posizione ad alta precisione: il controller AC3-055-09 è dotato di una tecnologia avanzata di controllo della posizione, che può ottenere una precisione di posizione estremamente elevata.È combinato con la tecnologia di microE per misurare con precisione le informazioni di posizione, che consente micro movimenti e posizionamento.
Sistema di feedback chiuso: il regolatore adotta un sistema di feedback chiuso, che garantisce che il sistema sia sempre nella posizione prevista monitorando e regolando in tempo reale la posizione del motore.Questo aiuta a eliminare errori e instabilità, migliorare la stabilità del sistema e le prestazioni di controllo.
Risposta ad alta velocità: il regolatore AC3-055-09 ha una capacità di risposta ad alta velocità, che può ottenere rapidi cambi di posizione e regolazioni.Questo è molto importante nelle applicazioni che richiedono posizionamento rapido o di commutazione posizioni.
Modi di controllo multipli: il controller supporta modalità di controllo multiple, tra cui modalità di posizione, modalità velocità e modalità forza.Gli utenti possono scegliere le modalità di controllo appropriate in base ai requisiti specifici dell'applicazione per ottenere diversi tipi di controllo del movimento.
Interfaccia di comunicazione: il controller AC3-055-09 è dotato di varie interfacce di comunicazione, quali interfaccia digitale, interfaccia analogica e interfaccia di input/output universale,per ottenere la connessione e lo scambio di dati con dispositivi esterni.
Flessibilità di programmazione: questo controller offre ricche opzioni di programmazione, supporta più linguaggi e ambienti di programmazione,consentire agli utenti di personalizzare il controllo e la configurazione in base alle proprie esigenze.
Campo di applicazione: il regolatore AC3-055-09 è ampiamente utilizzato in settori che richiedono un controllo della posizione ad alta precisione, come la produzione di semiconduttori, l'usinaggio di precisione, le attrezzature mediche,linee di produzione automatizzate, ecc.
Affidabilità e durata: MicroE è un fornitore professionale di soluzioni di controllo del movimento, noto per la sua affidabilità e durata.La progettazione del regolatore AC3-055-09 è stata accuratamente ottimizzata per garantire un funzionamento stabile a lungo termine e un'elevata affidabilità.
In sintesi, il servomotore AC3-055-09 MicroE è un controller con alta precisione, risposta ad alta velocità e modalità di controllo multiple.È adatto a una vasta gamma di applicazioni, che fornisce un supporto stabile e affidabile per il controllo del movimento per applicazioni che richiedono un controllo della posizione di precisione.
