Cartella di controllo del motore lineare COPLEY Driver senza spazzole per una risposta elevata e un'elevata accelerazione
| Luogo di origine | porcellana di Suzhou |
|---|---|
| Marca | COPELY |
| Certificazione | ISO9001 |
| Numero di modello | XTL PANEL |
| Quantità di ordine minimo | ≥1pcs |
| Prezzo | $130-$175 |
| Imballaggi particolari | ect d'imballaggio del cartone. |
| Tempi di consegna | 1-5 la spedizione dei giorni dei prodotti 5-7, prova in serie i 3-5 giorni, per essere negoziata |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Negoziabile |
Contattimi gratis campioni e buoni.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Specificità | XTL-230-18 | Peso | 35g |
|---|---|---|---|
| Dimensione globale | 200*400*602mm | Tratto | Alta accelerazione |
| Voltaggio | 220 V | Quantità | 9898 |
| Potenza | 36w | ||
| Evidenziare | Controller servomotore ad alta risposta 36W,Controller del servomotore COPLEY,Carta di controllo del conducente del motore lineare 36W |
||
Descrizione di prodotto

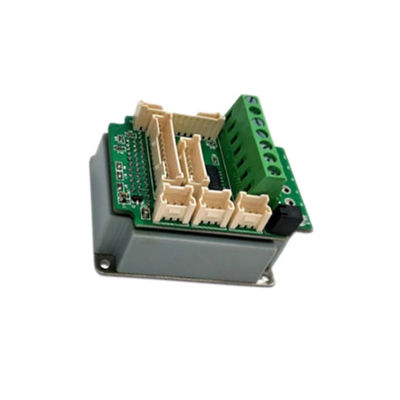

Cartella di controllo del motore lineare COPLEY Driver senza spazzole per una risposta elevata e un'elevata accelerazione
Descrizione del prodotto:
COPLEY brushless driver è un driver motore ad alte prestazioni progettato specificamente per l'automazione industriale, la robotica, le attrezzature mediche e altre applicazioni di controllo di precisione.Il guidatore senza spazzola adotta una tecnologia avanzata di controllo del motore senza spazzola, che può fornire un controllo del movimento efficiente, preciso e affidabile.
I driver senza spazzole COPLEY hanno molteplici caratteristiche superiori: in primo luogo, possiedono capacità di controllo della posizione e della velocità di alta precisione,che consentono un controllo preciso del movimento e sono adatti ad applicazioni che richiedono un'elevata precisioneIn secondo luogo, gli azionamenti senza spazzole hanno una conversione energetica efficiente, riducendo il consumo di energia,e migliorare l'efficienza e la sostenibilità del sistema.
Inoltre, i driver senza spazzole COPLEY hanno un'elevata programmabilità e flessibilità, che possono adattarsi a diverse esigenze applicative.Gli utenti possono configurare e regolare i parametri per ottenere diversi modi di movimento, curve di accelerazione e velocità, nonché rispondono a diversi segnali di controllo esterni.dal controllo del movimento di braccia robotiche di precisione al posizionamento preciso di apparecchiature mediche di imaging.
Inoltre, il driver senza spazzole COPLEY ha anche funzioni avanzate di protezione e monitoraggio, che possono monitorare corrente, temperatura e altri parametri chiave per prevenire sovraccarichi e guasti.Ciò contribuisce a prolungare la durata dell'apparecchiatura e a migliorare l'affidabilità del sistema.
In sintesi, il driver senza spazzole COPLEY è una soluzione avanzata di controllo motore con elevata precisione, elevata efficienza e flessibilità.e altri campi, fornendo un supporto di controllo del movimento stabile, preciso e affidabile per varie applicazioni.

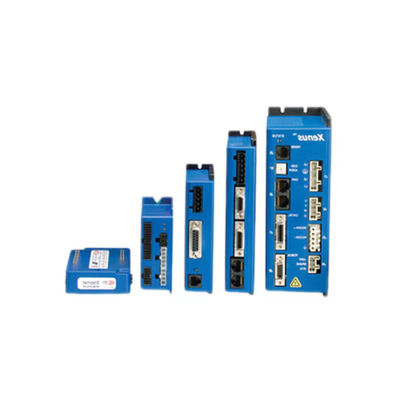

Copley Drive
L'unità fornisce una ricca interfaccia di codificatore di valore assoluto che supporta Endat, Biss, SSI e protocolli Absolute A come.Fornire il codice sorgente CMO o CML che può essere chiamato direttamente può essere sviluppato sotto Windows e ROST, Può chiamare direttamente correlata funzione di movimento, che controlla il motore in base alla velocità di posizione specificata e tempo ((PNT) curva eseguire il movimento.
| Modello | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Potenza di uscita | |||||||||
| Corrente di picco | 9(636) | 18(12.73) | 3(212) | 9(636) | 12(8.5) | Adc ((Armi, sinusoidali, ± 5% | |||
| orario di punta | 1 | 1 | 1 | 1 | 1 | Sec. | |||
| corrente continua | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms, sinuscidal), ± 5% | |||
| Potenza di uscita massima | 490 | 970 | 270 | 800 | 1600 | w | |||
| continua" " | 163 | 323 | 89 | 267 | 533 | w | |||
| Resistenza di uscita | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Votazione massima di uscita | vout ∆HV0,97*Rou*tlout | ||||||||
| Potenza di ingresso | |||||||||
| Dall' ora all' ora. | 20-55 | 20-55 | Da 20 a 90 | Da 20 a 90 | Da 20 a 90 | +vdc, l'informazione tras- | |||
| Il picco. | 9 | 18 | 3 | 9 | 12 | Adc ((1 sec) picco | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc continuo | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc massimo | ||||||||
| PWM OUTPUTROLS | Invertitore MOSFET a 3 fasi, PWM ponderato al centro a 15 kHz, modulazione vettoriale spaziale 3o kHz |
||||||||
| Tipo Pwm frequenza d'onda |
|||||||||
| Controllo digitale | |||||||||
Cicli di controllo digitali |
corrente, velocità, posizione, controllo del circuito digitale al 100%. Controllo della posizione a doppio ciclo utilizzando l'input di un codificatore secondario Loop corrente:15 kHz ((66,7 us) Velocità, posizionamento loop: 3kHz ((333 us) controllo sinusoidale orientato a campo o trapezoidale da Hall per motori a spazzola PWH ponderato con modulazione del vettore spaziale circuito di corrente:2.5 kHz tipico, larghezza di banda varia con sintonizzazione e induttanza di carico le variazioni della tensione del bus non influenzano la larghezza di banda 200 uH linea-linea |
||||||||
| tasso laterale (tempo) | |||||||||
| commutazione | |||||||||
| Modulazione | |||||||||
| Larghezza di banda | |||||||||
| Compensazione HV | |||||||||
| Induttanza di carico minima | |||||||||
| Input di comando | |||||||||
| CANaperto | Posizione del profilo, posizione interpolata, velocità del profilo, coppia del profilo, home | ||||||||
| Posizione digitale | Step/Direction,CW/CCW stepper command (2 MHz velocità massima) | ||||||||
| Quad A/B Encoder | 20 Mcount/sec (dopo quadratura),5Mline/sec | ||||||||
| Torsione digitale e velocità | PWM, Polarità | PWM 0-100%, polarità = 1/0 | |||||||
| PWM | PWM 50% ± 50%, non richiesto segnale di polarità | ||||||||
| PWM range di frequenza | 1 kHz minimo, 100 kHz massimo | ||||||||
| Pw larghezza minima dell'impulso | 220 ns | ||||||||
| Torque/velocità/positon analogica | Impedenza di ingresso dirferenziale ±10 vdc,5kΩ | ||||||||
| Input digitali | |||||||||
| Tipo di numero | 9, non isolati.[IN1] dedicati alla funzione Drive Enable,[IN2]~[IN9] sono programmabili 74HC14 Trigger di Schmitt funzionante da +5 Vdc con filtro RC a ingresso 10 kΩ a +5 Vdc o a terra per tutti tranne [IN5] (vedi sotto) Vin-Lo 1,35 Vdc,vin-HI > 3,65 vdc Tutti gli ingressi hanno una connessione selezionabile di gruppo di ingresso pull-up/down reslstor a +5 Vdc,o gound 1 Input dedicato con filtro RC da 330 us per abilitare l'unità, da 0 a +24 Vdc max 3 Portate a scopo generale con filtro RC da 330 us, da 0 a + 24 vdc max 1 Input a velocità media per l'interruttore di temperatura del motore 40,99 kΩ di trazione/trazione, da 0 a +24 vdc max 4 Input ad alta velocità e output con filtro RC da 100 ns, da 0 a +5 Vdc max |
||||||||
| Tutti gli input | |||||||||
| Livelli logici | |||||||||
| Controllo di trascinamento. | |||||||||
| Abilitare[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| Stati membri [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| DISTRUZIONI DIGITALI (NOTA 1) | |||||||||
| Tipo Numbet | 4Non isolato, programmabile MDSFET a corrente coperta con 1 kΩ di spinta a +5 Vdc attraverso il diodo 300 mAdc max+,30 ve max.Funzioni programmabili Diodo fyback esterno richiesto per il funzionamento di carichi induttivi |
||||||||
| [OUT1~4] | |||||||||
| rating corrente | |||||||||
| rating corrente | |||||||||

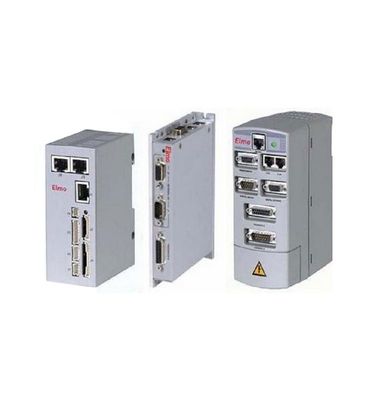

Perche' l'autista di Elmo?
Compatta e ad alta densità di potenza
Prodotti multifunzione e di alta affidabilità
Ampio mercato, ampia applicazione
Performance eccellenti di controllo del movimento
mercato delle applicazioni per autisti
Introduzione al motore Elmo
Soluzioni compatte e a basso costo: applicazione della coppia, della velocità e della posizione
Tipo di guadagno e codificatore assoluto
Tecnologia:
Il prodotto di Elmo è una lunga esperienza, una vasta conoscenza e un elevato livello
della tecnologia di cristallizzazione
Conversione di potenza analogica
ASIC basato sul controllo del circuito di corrente
DSP e processore - unità digitale
Struttura del bus - azionamento digitale
Linguaggio di programmazione per il controllo del movimento di terza generazione
Tecnologia avanzata di installazione e debug
