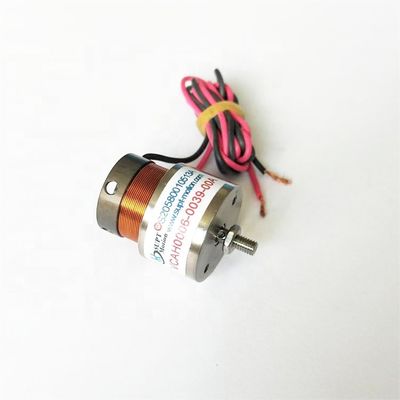

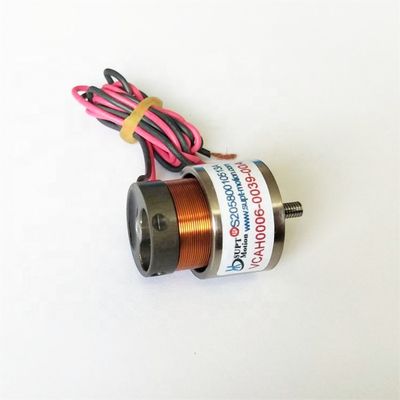

Motore a bobina vocale ad alta frequenza personalizzato ad alta precisione con cuscinetto per il funzionamento delle valvole

  • High-Precision Custom High Frequency Voice Coil Motor With Bearing For Valve Operation
  • High-Precision Custom High Frequency Voice Coil Motor With Bearing For Valve Operation
  • High-Precision Custom High Frequency Voice Coil Motor With Bearing For Valve Operation
Luogo di origine Jiangsu, Cina
Marca SUPT Motion
Certificazione CCC, ce, RoHS, ISO9001
Numero di modello VCAR0006-0039-00A
Quantità di ordine minimo ≥1
Prezzo $112.00/pieces 1-29 pieces
Imballaggi particolari Imballaggio in cartone
Tempi di consegna 1-5 la spedizione dei giorni dei prodotti 5-7, prova in serie i 3-5 giorni, per essere negoziata
Termini di pagamento T/T
Capacità di alimentazione Negoziabile

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Garanzia 3 mesi-1 anno Tipo Servomotore
Frequenza 50/60 Hz Fase di cilindrata inferiore o uguale a
Proteggere la caratteristica Completamente chiuso Voltaggio CA 6,6
Efficienza IE 1 Forza di picco ((N) 6,2
Viaggio massimo (mm) 3,9 Corrente massimo (A) 5.5
Evidenziare

Spirale di voce lineare ad alta precisione 60Hz

,

Attuatore di bobina vocale ad alta frequenza

,

60Hz lineare voce bobina ad alta frequenza
Lasciate un messaggio
Descrizione di prodotto

Motore a bobina vocale ad alta frequenza personalizzato ad alta precisione con cuscinetto







Descrizione del prodotto



Il motore a bobina vocale a cintura azionata a semi-chiuso con cuscinetti integrati presenta diverse caratteristiche distinte che lo rendono utile per varie applicazioni,in particolare nei contesti di funzionamento delle valvole.


1. Disegno semi-chiuso: la struttura semi-chiusa offre un equilibrio tra protezione e accessibilità.

2. Cuscinetti integrati: l'inclusione di cuscinetti riduce l'attrito, garantendo un movimento liscio ed efficiente.

3Posizionamento preciso: il motore fornisce un posizionamento di alta precisione grazie al suo meccanismo di azionamento diretto, che consente regolazioni e controlli precisi delle valvole.

4Risposta rapida: la progettazione del motore consente tempi di risposta rapidi, permettendo di aprire o chiudere prontamente le valvole, migliorando l'efficienza del sistema.

5Dimensioni compatte: il suo design compatto facilita l'integrazione in spazi ristretti, rendendolo adatto per applicazioni in cui lo spazio è limitato.

6. Affidabilità: i cuscinetti integrati e la progettazione accurata contribuiscono all'affidabilità e alla longevità del motore, riducendo al minimo i tempi di fermo per la manutenzione.



Parametri tecnici:

Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore Filtro termico dell'albero
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (esterno)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (esterno)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (esterno)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (esterno)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 L'albero ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (esterno)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Interiore)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Interiore)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (esterno)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Interiore)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Interiore)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Interiore)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Interiore)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (esterno)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Interiore)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Interiore)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Interiore)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 asse ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Interiore)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Interiore)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 asse ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 asse ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 asse ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 asse ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 asse ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 asse ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 asse ¥10

Applicazioni:

Il motore a bobina vocale lineare della serie VCAB è la soluzione perfetta per applicazioni industriali di fascia alta.affidabilità e precisioneAlta frequenza, peso leggero, alta velocità, lunga durata, alta precisione, alta risoluzione, nessun usura.

Applicazione principale di un motore a bobina vocale:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.

2- Funzionamento delle valvole sul campo:Tipi di valvole di misurazione, sistemi di prova di pressione, chimica delle valvole pneumatiche

sistema di iniezione.
3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione.
4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione.
5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di analisi.
6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7.Campo d'uso commerciale: pompa di raffreddamento per computer con fotocamera in miniatura sistema di messa a fuoco.
8Industria dell'automazione: attrezzature laser,Dispensatore, apparecchiature di prova, macchine tessili.
