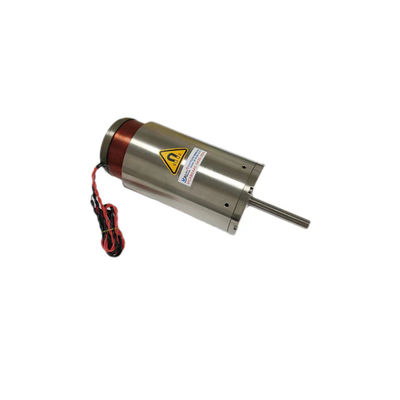

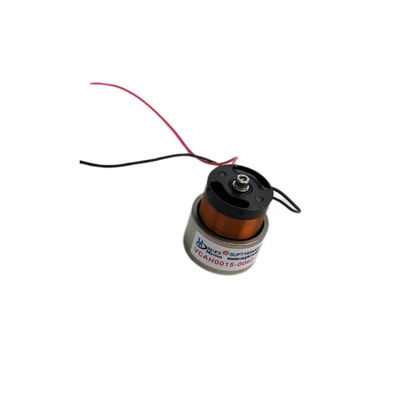

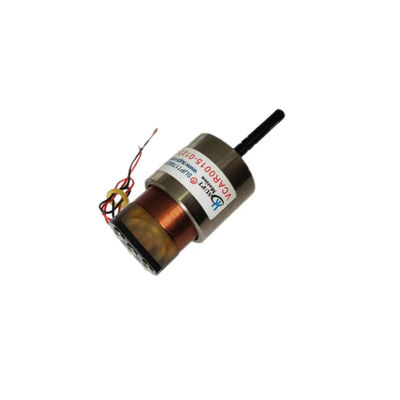

Motore a bobina di voce lineare ad alta precisione senza spazzole motore a azionamento diretto con albero

  • High Accuracy Linear Voice Coil Motor Brushless Direct Drive Motor With Shaft
  • High Accuracy Linear Voice Coil Motor Brushless Direct Drive Motor With Shaft
  • High Accuracy Linear Voice Coil Motor Brushless Direct Drive Motor With Shaft
Luogo di origine Jiangsu, Cina
Marca SUPT
Certificazione CCC, ce, ISO9001
Numero di modello VCAR0044-0075-00A
Quantità di ordine minimo ≥1
Prezzo $120.00/pieces >=1 pieces
Imballaggi particolari &amp del cartone; magneti del motore di bobina di voce della scatola di legno
Tempi di consegna 1-5 la spedizione dei giorni dei prodotti 5-7, prova in serie i 3-5 giorni, per essere negoziata
Termini di pagamento T/T
Capacità di alimentazione 2000 pezzi/mese Magneti per motori a bobina vocale

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Garanzia 3 mesi-1 anno Utilizzatori BARCA, automobile, bicicletta elettrica, UAV, robot, ventilatore medico, microscopio, endoscopio, ot
Tipo Micromotore Torsione 30
Edilizia Magnete permanente Commutazione Non spazzolato
Proteggere la caratteristica Completamente chiuso Velocità (rpm) 20
Corrente continua ((A) 4,8 Efficienza IE 1
Forza di picco ((N) 33 Viaggio massimo (mm) 9.9
magneti del motore di bobina di voce (v) 24,3 Peso del rotore ((kg) 23.5
Diametro dello statore (millimetro) 36 Forza continua ((N) 8
Port Magneti del motore di bobina di voce di Shanghai
Evidenziare

Motore a bobina vocale lineare ad alta precisione

,

Motore a bobina vocale lineare 20 giri al minuto

,

Motore a trazione diretta senza spazzola 20 giri al minuto
Lasciate un messaggio
Descrizione di prodotto

Motore a trasmissione diretta senza spazzola con albero di alta precisione di piccole dimensioni





Descrizione del prodotto



Motore a bobina vocale lineare con albero cinematico integrato e cuscinetti lineari di precisione, l'albero cinematico è realizzato in materiali leggeri, altamente rigidi e resistenti all'usura.
Ampiamente utilizzato nei semiconduttori, nella prova e ispezione di precisione, nel controllo del flusso delle valvole e in altri campi.
I motori a azione diretta senza spazzole consentono un controllo efficiente del movimento e un posizionamento preciso del robot.
I motori a azione diretta senza spazzola controllano il campo magnetico generato dai magneti permanenti interni regolando la corrente, guidando così direttamente il rotore del motore a ruotare.Molti motori a trazione diretta senza spazzole con alberi possono essere utilizzati nelle articolazioni del robot per realizzare vari gradi di libertà di movimento.
A causa della natura di azionamento diretto dei motori a azionamento diretto senza spazzole, forniscono un controllo della posizione altamente preciso.I robot possono utilizzare questa funzione per ottenere un controllo preciso della posizione e dell'atteggiamento, come il posizionamento di uno strumento o di un effettivo terminale in una specifica posizione di destinazione.
I motori a azione diretta senza spazzole sono caratterizzati da una risposta rapida, che è importante per i compiti robotici che richiedono un movimento rapido o un funzionamento ad alta velocità.
I motori a azione diretta senza spazzole possono essere integrati con codificatori per fornire segnali di feedback precisi monitorando la posizione del rotore del motore, consentendo il controllo a circuito chiuso.
I motori a azione diretta senza spazzole offrono una conversione efficiente dell'energia, che riduce il consumo di energia e riduce anche la quantità di calore generato dal robot.Sono inoltre caratterizzati da bassi livelli di rumore., rendendo il robot più silenzioso durante il funzionamento.





Applicazione principale di un motore a bobina vocale:

1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.

2- Funzionamento delle valvole sul campo:Tipi di valvole di misurazione, sistemi di prova di pressione, chimica delle valvole pneumatiche

sistema di iniezione.

3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione.

4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione.

5- campo medico: sistema di microiniezione, apparecchiature respiratorie, apparecchiature di prova.

6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.

7.Campo d'uso commerciale: pompa di raffreddamento per computer con fotocamera in miniatura sistema di messa a fuoco.

8Industria dell'automazione: attrezzature laser,Dispensatore, apparecchiature di prova, macchine tessili.





Parametri tecnici:

Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore Filtro termico dell'albero
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 (esterno)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (esterno)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (esterno)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (esterno)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 L'albero ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (esterno)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 ((Interiore)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 ((Interiore)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (esterno)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 ((Interiore)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 ((Interiore)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 ((Interiore)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 ((Interiore)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (esterno)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 ((Interiore)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 ((Interiore)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 ((Interiore)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 asse ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 ((Interiore)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 ((Interiore)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 asse ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 asse ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 asse ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 asse ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 asse ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 asse ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 asse ¥10

Applicazioni:

Il sistema di motore a bobina vocale lineare è un motore lineare ad alta efficienza che fornisce una ripetibilità della posizione accurata e bassi livelli di rumore.L'albero sportivo è di peso leggero, materiale ad alta rigidità e resistente all'usura. Materiale di alta qualità. ampiamente utilizzato in semiconduttori, attrezzature mediche, test e rilevamento di precisione, controllo del flusso delle valvole e altri campi.Motore a bobina vocale con albero di movimento incorporato e cuscinetto lineare di precisione. L'albero sportivo è realizzato in materiali leggeri, di alta rigidità e resistenti all'usura.alta frequenza e alta precisione.



Motore a bobina di voce lineare ad alta precisione senza spazzole motore a azionamento diretto con albero 0

I nostri servizi



Prodotti a vantaggio competitivo


Rimborso completo in caso di scarsa qualità o di ritardo nella consegna


Contratto di garanzia della qualità


Piccolo ordine accolto


Servizio post-vendita 24*7



Motore a bobina di voce lineare ad alta precisione senza spazzole motore a azionamento diretto con albero 1

Informazioni sulle società

 Motore a bobina di voce lineare ad alta precisione senza spazzole motore a azionamento diretto con albero 2



Imballaggio e spedizione

 Motore a bobina di voce lineare ad alta precisione senza spazzole motore a azionamento diretto con albero 3

Certificazioni

 Motore a bobina di voce lineare ad alta precisione senza spazzole motore a azionamento diretto con albero 4

Domande frequenti

motore:



1.Viaggio: viaggio effettivo, utilizzato per calcolare il il viaggio totaledivalore di forza.



2- Direzione del movimento: installazione orizzontale o verticale 90 gradi.



3.Forza di carico:cin istante nella direzione opposta diforzasulmotore, quali molle, ecc.



4.Peso di carico: la parte di qualità totale del movimento, compreso lo slider di qualità



5Tipo di movimento: 1.movimento da punto a punto;2.la reciprocità della regola (es. scansione).



6. curva di velocità: 1.una curva di velocità trapezoidale;2.curva di velocità triangolare; 3.curva di velocità sinusoidale.
