Motore a bobina vocale lineare ad alta precisione
| Luogo di origine | Jiangsu, Cina |
|---|---|
| Marca | SUPT |
| Certificazione | CCC, ce, ISO9001 |
| Numero di modello | VCAR0044-0075-00A |
| Quantità di ordine minimo | ≥1 |
| Prezzo | $135.00/pieces 1-29 pieces |
| Imballaggi particolari | Imballaggio in cartone |
| Tempi di consegna | 1-5 la spedizione dei giorni dei prodotti 5-7, prova in serie i 3-5 giorni, per essere negoziata |
| Termini di pagamento | T/T |
| Capacità di alimentazione | Negoziabile |
Contattimi gratis campioni e buoni.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Garanzia | 3 mesi-1 anno | Utilizzatori | BARCA, automobile, bicicletta elettrica, UAV, robot, respiratore medico, microscopio, ottica |
|---|---|---|---|
| Tipo | Micromotore | Torsione | Richieste |
| Edilizia | Magnete permanente | Commutazione | Spazzola |
| Proteggere la caratteristica | Completamente chiuso | Velocità (rpm) | Alta velocità |
| Corrente continua ((A) | 5.8A | Efficienza | IE 1 |
| Forza di picco ((N) | 44 | Viaggio massimo (mm) | 7.5 |
| motore con cuscinetto (V) | 16,8 | Peso del rotore ((kg) | 38,6 |
| Diametro dello statore (millimetro) | 31,1 | Forza continua ((N) | 13,7 |
| Evidenziare | Motore a bobina vocale lineare ad alta precisione 5.8A,Motore a bobina micro vocale 5.8A,Motore a bobina vocale con copertura posteriore |
||
Descrizione di prodotto

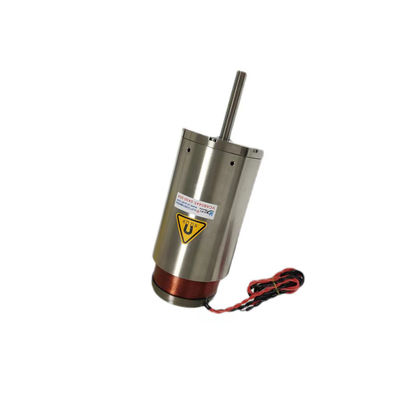

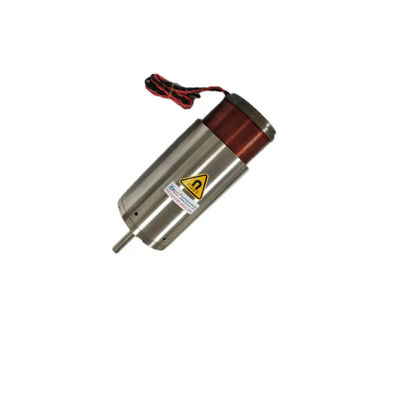

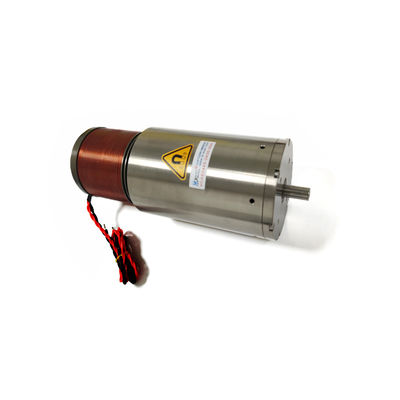

Motore a bobina micro vocale con cuscinetto e copertura posteriore ad alta precisione
Descrizione del prodotto
Il Micro Voice Coil Motor With Bearing è un'innovazione avanzata che combina la precisione di un motore a bobina vocale con la stabilità dei cuscinetti integrati.Questo motore in miniatura è progettato per fornire un movimento lineare preciso e controllato riducendo al minimo l'attrito e garantendo un funzionamento regolare.
L'inclusione di cuscinetti integrati migliora le prestazioni del motore riducendo le perdite meccaniche e offrendo migliori capacità di gestione del carico.Questi cuscinetti forniscono supporto e stabilità ai componenti in movimento del motore, consentendo un movimento coerente e controllato anche in applicazioni impegnative.
Grazie alle sue dimensioni compatte e all'integrazione dei cuscinetti, questo motore a bobina micro vocale eccelle nelle applicazioni che richiedono un posizionamento preciso e un movimento lineare controllato.Trova utilità in vari campi come la robotica, dispositivi medici e sistemi ottici, in cui precisione e affidabilità sono fondamentali.
Parametri tecnici:
| Modello di prodotto | Forza massima (N) |
Forza continua a 25°C ((N) |
Colpo totale (mm) |
tensione massima (V) |
Costante di campo elettromagnetico retrogrado (V/m/s) |
Peso della bobina (g) |
Diametro dello statore | Filtro termico dell'albero (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (esterno) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (esterno) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (esterno) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (esterno) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | L'albero ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (esterno) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Interiore) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Interiore) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (esterno) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Interiore) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Interiore) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Interiore) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Interiore) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (esterno) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Interiore) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Interiore) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Interiore) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | asse ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Interiore) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Interiore) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | asse ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | asse ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | asse ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | asse ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | asse ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | asse ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | asse ¥10 |
Applicazioni:
La serie VCAB di motore a bobina vocale lineare è un prodotto all'avanguardia, fornendo alta risoluzione, elevata ripetibilità, alta velocità (RPM), albero sportivo in peso leggero, alta rigidità,materiali resistenti all'usuraÈ caratterizzato da peso leggero, piccolo volume, breve tempo di risposta, alta frequenza e alta precisione.I prodotti a bobina sonora lineare sono progettati per soddisfare i più alti standard e sono in grado di fornire una gamma di correnti con il loro potente alberoÈ ampiamente utilizzato nell'industria dei semiconduttori, nell'operazione delle valvole, nei sistemi di iniezione chimica delle valvole pneumatiche, nell'industria micro-meccanica, nelle apparecchiature di respirazione medica, nelle apparecchiature di prova,tecnologia dell'aviazione e altri aspetti, e assicurare prestazioni affidabili.
I nostri servizi
Indicatori tecnici e specifiche possono essere personalizzati
Servizio post vendita soddisfacente
Informazioni sulle società
Certificazioni
Domande frequenti
1.Viaggio: viaggio effettivo, utilizzato per calcolare il il viaggio totaledivalore di forza.
2- Direzione del movimento: installazione orizzontale o verticale 90 gradi.
3.Forza di carico:cin istante nella direzione opposta diforzasulmotore, quali molle, ecc.
4.Peso di carico: la parte di qualità totale del movimento, compreso lo slider di qualità
5Tipo di movimento: 1.movimento da punto a punto;2.la reciprocità della regola (es. scansione).
6. curva di velocità: 1.una curva di velocità trapezoidale;2.curva di velocità triangolare; 3.curva di velocità sinusoidale.
