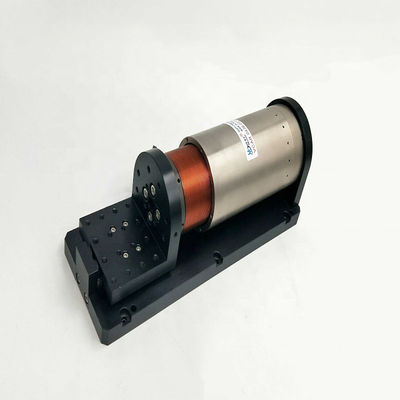

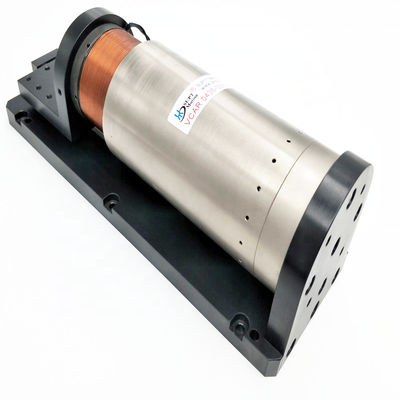

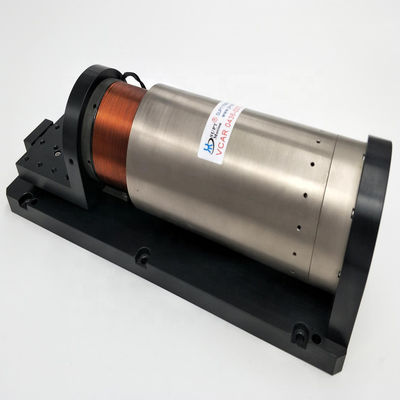

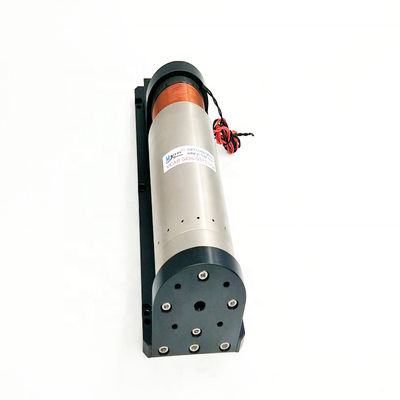

Moduli motori a bobina vocale piattaforma lineare ad alta precisione per applicazioni servo a ciclo chiuso

  • Voice Coil Motor Modules High Precision Linear Platform For Closed-Loop Servo Applications
  • Voice Coil Motor Modules High Precision Linear Platform For Closed-Loop Servo Applications
  • Voice Coil Motor Modules High Precision Linear Platform For Closed-Loop Servo Applications
  • Voice Coil Motor Modules High Precision Linear Platform For Closed-Loop Servo Applications
Luogo di origine Jiangsu, Cina
Marca SUPT
Certificazione ISO9001
Numero di modello VCAR0436-0373-00A
Quantità di ordine minimo ≥1
Prezzo $970.00/pieces >=1 pieces
Imballaggi particolari motore elettrico in cartone e scatola di legno
Tempi di consegna 1-5 la spedizione dei giorni dei prodotti 5-7, prova in serie i 3-5 giorni, per essere negoziata
Termini di pagamento T/T
Capacità di alimentazione 3000 pezzi al mese motore elettrico

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Garanzia 3 mesi-1 anno Utilizzatori BARCA, auto, bicicletta elettrica, UAV, robot, respiratore medico, microscopio
Tipo Micromotore Torsione Richieste
Edilizia Magnete permanente Commutazione Spazzola
Proteggere la caratteristica Completamente chiuso Velocità (rpm) Alta velocità
Corrente continua ((A) 14,6 Efficienza IE 1
Forza di picco ((N) 436 Viaggio massimo (mm) 37,3
motore elettrico (V) 38 Peso del rotore ((kg) 1040
Diametro dello statore (millimetro) 76 Forza continua ((N) 142,6
Port Motore elettrico Shangai
Evidenziare

Moduli motori del PDV 14.6A

,

Manuale di fase lineare asse XY ccc

,

Fase lineare manuale ad alta precisione 14.6A
Lasciate un messaggio
Descrizione di prodotto

PDV Prezzo di fabbrica Vendite Piattaforma manuale ad alto livello di precisione









Descrizione del prodotto

La piattaforma lineare del modulo motore a bobina vocale della serie VCAR è particolarmente adatta per applicazioni servo a ciclo chiuso a breve tratto.è adatto per l'uso in alcuni spazi ristrettiHa una velocità di risposta elevata (livello di millisecondi), peso leggero, in modo da poter eseguire un movimento oscillatorio reciproco ad alta velocità, un movimento ad alta accelerazione.Il modello di utilità ha i vantaggi di un comodo controllo, struttura semplice e affidabile, nessun dispositivo di retrocessione, nessuna manutenzione, lunga durata di vita e lavoro continuo a lungo termine.Questo modello VCAR0436-0373-00A motore a bobina vocale piattaforma lineare per la posizione di precisione, velocità, accelerazione e controllo della spinta, nessun problema di clearance posteriore.le specifiche e le specifiche della piattaforma lineare del motore a bobina vocale possono essere personalizzate in base alle esigenze del cliente.

Modulo monoasse di motore a bobina vocale per applicazioni servo a circuito chiuso a breve tratto con peso leggero dell'attuatore e risposta rapida (fino a 20G in millisecondi).La base adotta l'alluminio di precisione per l'aviazione, buona stabilità, può effettuare movimenti oscillanti e reciproci ad alta velocità, controllo semplice e affidabile, non è richiesto alcun dispositivo di retrocesso, lunga durata senza manutenzione,è possibile controllare l'accelerazione e la spinta. dotato di un adeguato codificatore e di una rotaia guida, la precisione di posizionamento può raggiungere 0,1-5um.i requisiti di spinta sono configurati con driver e regolatori appropriati;. La struttura della piattaforma può essere elaborata e personalizzata. In base a diverse applicazioni, è configurato un meccanismo di guida lineare adatto: diversi tipi di rotaie di guida lineare ad alta precisione.




Parametri tecnici:

Modello di prodotto Forza massima Forza continua Colpo totale Corrente di picco Tensione di picco Costante di spinta Risoluzione dell'encoder Precisione di ripetizione
VCAR0006-0050-00A 6.2 2.6 5 1.7 15.7 3.57 0.1/0.5/1 1/5/10
VCAR0013-0072-00A 13 4.2 7.2 2.3 26.6 5.72 0.1/0.5/1 1/5/10
VCAR0022-0098-00A 22 6.5 9.8 3.8 24.7 5.8 0.1/0.5/1 1/5/10
VCAR0033-0099-00A 33 8 9.9 4.5 24.3 5.87 0.1/0.5/1 1/5/10
VCAR0044-0249-00A 44 11.7 24.9 4.95 44.9 8.88 0.1/0.5/1 1/5/10
VCAR0070-0149-00A 70 27.3 14.9 4 26.9 17.7 0.1/0.5/1 1/5/10
VCAR0087-0062-00A 87 21.67 6.2 6.85 34.5 12.7 0.1/0.5/1 1/5/10
VCAR0262-0112-00A 262 111 11.2 6.4 35.1 41 0.1/0.5/1 1/5/10
VCAR0262-0249-00A 262 112 24.9 10.1 28.2 26 0.1/0.5/1 1/5/10
VCAR0436-0250-00A 436 167 25 11.7 31.6 37.2 0.1/0.5/1 1/5/10
VCAR1351-0310-00A 1351 376.8 3 19.9 73.5 68 0.1/0.5/1 1/5/10
Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



Moduli motori a bobina vocale piattaforma lineare ad alta precisione per applicazioni servo a ciclo chiuso 0Moduli motori a bobina vocale piattaforma lineare ad alta precisione per applicazioni servo a ciclo chiuso 1



I nostri servizi



Siamo felici di assistere un disegno su misura.



Moduli motori a bobina vocale piattaforma lineare ad alta precisione per applicazioni servo a ciclo chiuso 2



Informazioni sulle società

 Moduli motori a bobina vocale piattaforma lineare ad alta precisione per applicazioni servo a ciclo chiuso 3





Imballaggio e spedizione

Moduli motori a bobina vocale piattaforma lineare ad alta precisione per applicazioni servo a ciclo chiuso 4Moduli motori a bobina vocale piattaforma lineare ad alta precisione per applicazioni servo a ciclo chiuso 5

Certificazioni

 Moduli motori a bobina vocale piattaforma lineare ad alta precisione per applicazioni servo a ciclo chiuso 6

Domande frequenti

motore elettrico:



1.Viaggio: viaggio effettivo, utilizzato per calcolare il il viaggio totaledivalore di forza.



2- Direzione del movimento: installazione orizzontale o verticale 90 gradi.



3.Forza di carico:cin istante nella direzione opposta diforzasulmotore, quali molle, ecc.



4.Peso di carico: la parte di qualità totale del movimento, compreso lo slider di qualità



5Tipo di movimento: 1.movimento da punto a punto;2.la reciprocità della regola (es. scansione).



6. curva di velocità: 1.una curva di velocità trapezoidale;2.curva di velocità triangolare; 3.curva di velocità sinusoidale.
