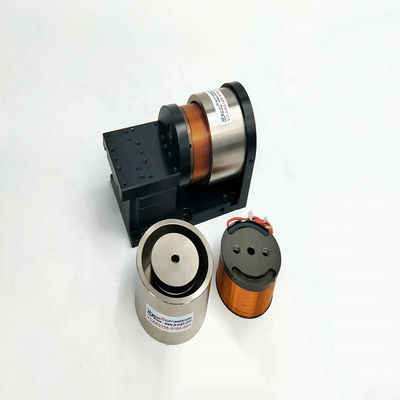

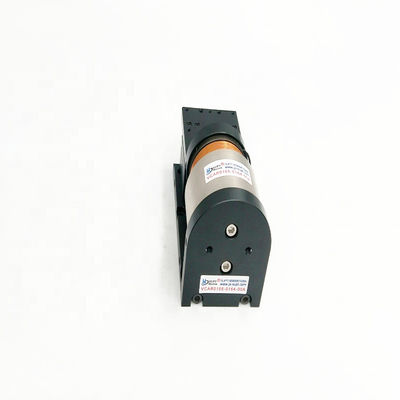

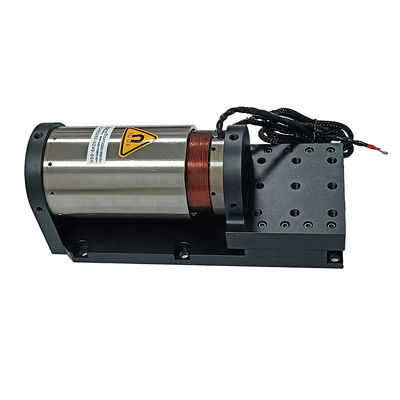

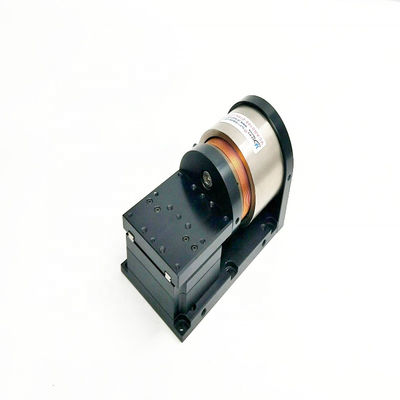

Piattaforma lineare ad alta velocità a piccole dimensioni per robot industriali

  • High Speed small weight Voice Coil Motor Linear Platform For Industrial Robot
  • High Speed small weight Voice Coil Motor Linear Platform For Industrial Robot
  • High Speed small weight Voice Coil Motor Linear Platform For Industrial Robot
  • High Speed small weight Voice Coil Motor Linear Platform For Industrial Robot
Luogo di origine Jiangsu, Cina
Marca SUPT
Certificazione ce,ISO9001,CCC
Numero di modello VCAR0105-0164-00A
Quantità di ordine minimo ≥1
Prezzo $430.00/pieces 1-9 pieces
Imballaggi particolari &amp del cartone; motore di bobina di voce della scatola di legno
Tempi di consegna 1-5 la spedizione dei giorni dei prodotti 5-7, prova in serie i 3-5 giorni, per essere negoziata
Termini di pagamento T/T
Capacità di alimentazione 2000 pezzi/pezzi per Motore di bobina di voce di mese

Contattimi gratis campioni e buoni.

WhatsAPP:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Garanzia 3 mesi-1 anno Utilizzatori BARCA, automobile, bicicletta elettrica, UAV, robot, ventilatore medico, microscopio, endoscopio, ot
Tipo Micromotore Torsione Richieste
Edilizia Magnete permanente Commutazione Spazzola
Proteggere la caratteristica Completamente chiuso Velocità (rpm) Alta velocità
Corrente continua ((A) 9A Efficienza IE 1
Forza di picco ((N) 105 Viaggio massimo (mm) 16.4
motore a bobina vocale ((V) 20,1 Peso del rotore ((kg) 150
Diametro dello statore (millimetro) 60,4 Forza continua ((N) 35.4
Port Motore di bobina di voce di Shanghai
Evidenziare

2 Assi Stadio di movimento lineare 105N

,

Stage di movimento lineare industriale 150 mm

,

Guida ferroviaria Xy Stage Motorizzata 150 mm
Lasciate un messaggio
Descrizione di prodotto

2 assi Robot industriale ad alta velocità Guida ferroviaria motorizzata XY Tavola lineare





Descrizione del prodotto

La piattaforma lineare del motore a bobina vocale è particolarmente adatta per applicazioni servo a ciclo chiuso a breve tratto.Inoltre, ha una velocità di risposta rapida (millisecondi), un peso ridotto e può ottenere un'elevata accelerazione, può eseguire un movimento oscillatorio reciproco ad alta velocità.senza manutenzioneLa nostra piattaforma lineare di motori a bobina vocale può eseguire un controllo preciso della posizione, della velocità, dell'accelerazione e della spinta, senza problemi di spazio posteriore.Il livello di precisione della posizione può raggiungere 0.1-5μm e l'accelerazione può raggiungere 20G. Le specifiche e le specifiche della piattaforma lineare del motore a bobina vocale possono essere personalizzate in base alle esigenze del cliente.

La serie di attuatori cilindrici VCAR costituisce quasi l'80% del mercato, possono produrre una forza elevata con elevate velocità di accelerazione. Le forze di picco variano da 0,7N a 3000N.la lunghezza della corsa è inferiore a 50 mm Gli attuatori della serie VCAR Le applicazioni includono gli attuatori a valvolaL'Axis Z seleziona e posiziona, piccole pompe di misurazione di spostamento positivo accurate e sia vibratori che sistemi di ammortizzazione attiva delle vibrazioni.



Parametri tecnici:

Modello di prodotto Forza massima
(N)		 Forza continua
a 25°C ((N)		 Colpo totale
(mm)		 tensione massima
(V)		 Costante di campo elettromagnetico retrogrado
(V/m/s)		 Peso della bobina
(g)		 Diametro dello statore (mm) La lunghezza
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



Applicazione principale di un motore a bobina vocale:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.

2- Funzionamento delle valvole sul campo:Tipi di valvole di misurazione, sistemi di prova di pressione, chimica delle valvole pneumatiche

sistema di iniezione.
3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione.
4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione.
5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di analisi.
6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7.Campo d'uso commerciale: pompa di raffreddamento per computer con fotocamera in miniatura sistema di messa a fuoco.
8Industria dell'automazione: attrezzature laser,Dispensatore, apparecchiature di prova, macchine tessili.
