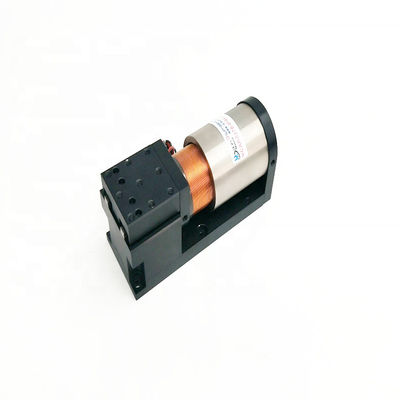

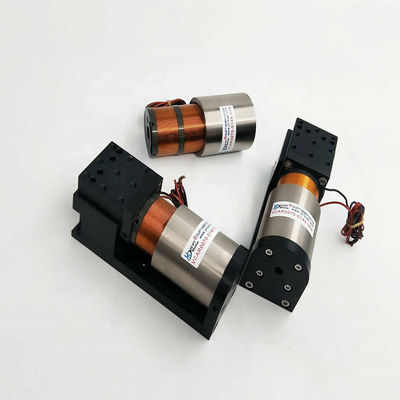

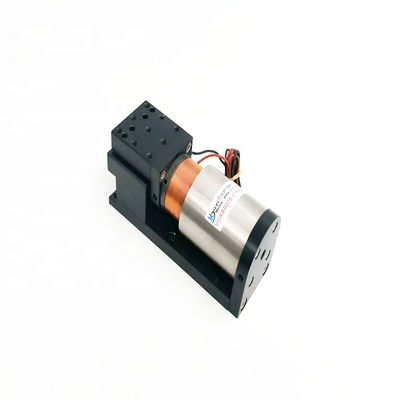

Moduli motori a bobina vocale ad alta velocità Piattaforma motorizzata lineare per il sistema ottico
| Luogo di origine | Jiangsu, Cina |
|---|---|
| Marca | SUPT |
| Certificazione | ISO9001 |
| Numero di modello | VCAR0070-0149-00A |
| Quantità di ordine minimo | ≥1 |
| Prezzo | $365.00/pieces >=1 pieces |
| Imballaggi particolari | & del cartone; motore di bobina di voce della scatola di legno |
| Tempi di consegna | 1-5 la spedizione dei giorni dei prodotti 5-7, prova in serie i 3-5 giorni, per essere negoziata |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 2000 pezzi/pezzi per Motore di bobina di voce di mese |
Contattimi gratis campioni e buoni.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Garanzia | 3 mesi-1 anno | Utilizzatori | Barca, auto, bicicletta elettrica, UAV, robot, ventilatore medico, microscopio, endoscopio, ottica |
|---|---|---|---|
| Tipo | Micromotore | Torsione | Richieste |
| Edilizia | Magnete permanente | Commutazione | Spazzola |
| Proteggere la caratteristica | Completamente chiuso | Velocità (rpm) | Alta velocità |
| Corrente continua ((A) | 4a | Efficienza | IE 1 |
| Forza di picco ((N) | 70 | Viaggio massimo (mm) | 14,9 |
| motore a bobina vocale ((V) | 26,9 | Peso del rotore ((kg) | 79 |
| Diametro dello statore (millimetro) | 43 | Forza continua ((N) | 27.3 |
| Port | Motore di bobina di voce di Shanghai | ||
| Evidenziare | Fase dei moduli motori di movimento verticale,Fase del modulo lineare motorizzato a terra,Modulo lineare motorizzato 200 mm |
||
Descrizione di prodotto
Viaggio verticale a terra Modulo lineare motorizzato 200 mm Alta frequenza di movimento
Descrizione del prodotto
La piattaforma lineare del modulo motore a bobina vocale cilindrica della serie VCAR è più adatta per applicazioni servo a circuito chiuso, adotta l'elaborazione di precisione dell'alluminio per l'aviazione, buona stabilità,può effettuare movimenti oscillanti reciproci ad alta velocità, ha un'elevata potenza di accelerazione, ma ha anche un'elevata frequenza di movimento, un controllo conveniente, una struttura semplice e affidabile, nessun dispositivo di retrocessione, senza manutenzione, caratteristiche di lunga durata.Le applicazioni per la serie di attuatori VCAR comprendono gli attuatori a valvola, raccolta e posizionamento dell'asse Z, pompe di misurazione di piccole precisione a spostamento positivo, nonché vibratori e sistemi di ammortizzazione attiva delle vibrazioni.compresi i semiconduttori medici, aerospaziale e automobilistico, yacht, automobili, biciclette elettriche, droni, robot, ventilatori medici, microscopi, endoscopi, sistemi ottici.
Sistema di posizionamento ottico: il movimento verticale nel sistema ottico, nello spettrometro e nel microscopio può essere utilizzato per spostare il campione su e giù,ottenere una regolazione precisa del campo visivo e un posizionamento preciso del campione.
Attrezzature mediche: il movimento verticale nelle attrezzature mediche svolge un ruolo in settori quali la radiografia, i robot chirurgici e la radioterapia,garantire un'accurata interazione tra attrezzature e strumenti e pazienti.
Parametri tecnici:
| Modello di prodotto | Forza massima | Forza continua | Colpo totale | Corrente di picco | Tensione di picco | Costante di spinta | Risoluzione dell'encoder | Precisione di ripetizione |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |
Le piattaforme di azionamento a bobina vocale sono particolarmente adatte per applicazioni servo a circuito chiuso a corsa corta, a causa del loro piccolo volume, particolarmente adatte a spazi ristretti.Le piattaforme di azionamento della bobina vocale sono in grado di controllare la posizione, la velocità, l'accelerazione e la forza..Il livello di precisione della posizione raggiunge 0.1um-0.5um, l'accelerazione raggiunge 20G. La tecnologia e le specifiche delle piattaforme di attuatore a bobina vocale sono in grado di soddisfare i requisiti del cliente.
I nostri servizi
Indicatori tecnici e specifiche possono essere personalizzati
Servizio post vendita soddisfacente
Imballaggio e spedizione
Informazioni sulle società
Domande frequenti
1.Viaggio: viaggio effettivo, utilizzato per calcolare il il viaggio totaledivalore di forza.
2- Direzione del movimento: installazione orizzontale o verticale 90 gradi.
3.Forza di carico:cin istante nella direzione opposta diforzasulmotore, quali molle, ecc.
4.Peso di carico: la parte di qualità totale del movimento, compreso lo slider di qualità
5Tipo di movimento: 1.movimento da punto a punto;2.la reciprocità della regola (es. scansione).
6. curva di velocità: 1.una curva di velocità trapezoidale;2.curva di velocità triangolare; 3.curva di velocità sinusoidale.
