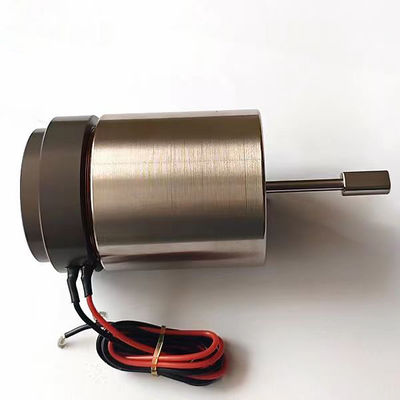

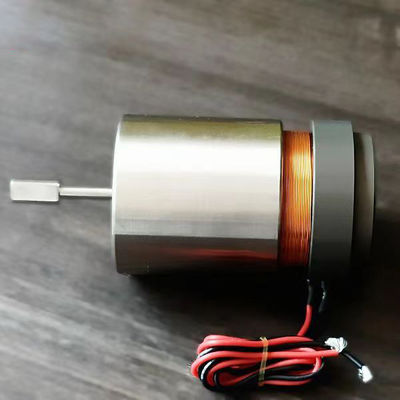

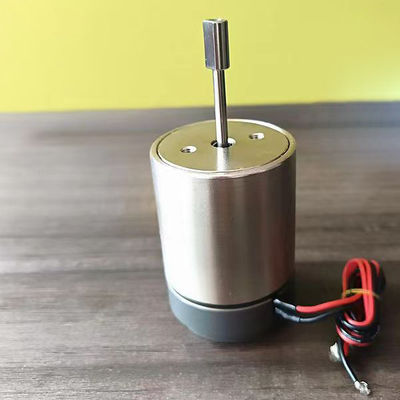

Motori a bobina lineare ad alta risoluzione con alta potenza di uscita per l'industria dell'automazione

  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
  • High-Resolution Linear Voice Coil Motors With High Output Force For The Automation Industry
Luogo di origine Jiangsu, Cina
Marca SUPT MOTION
Certificazione ISO9001
Numero di modello VCAH0253-0120-00A
Quantità di ordine minimo 3PCS
Prezzo $108-$145
Imballaggi particolari Imballaggio personalizzato ecc.
Tempi di consegna 1-5 pezzi, 5 giorni. > 20 pezzi, da negoziare
Termini di pagamento T/T
Capacità di alimentazione Da negoziare
Dettagli
Livello di rumore Basso Precisione di posizionamento Alto
Ripetibilità Alto Tipo di prodotto motore di bobina di voce lineare
Intervallo di tensione 42.7 Capacità di carico Alto
Forza di uscita Alto
Evidenziare

Motore a bobina vocale lineare ad alta risoluzione

,

Motore a bobina vocale VCM ad alta potenza

,

Motore a bobina vocale VCM ad alta risoluzione
Lasciate un messaggio
Descrizione di prodotto

Motore a bobina mobile lineare ad alta risoluzione con potenza elevata

Descrizione del prodotto:

I motori lineari a bobina mobile hanno un albero di movimento integrato e cuscinetti lineari di precisione. L'asse cinematico è realizzato in materiale leggero, ad alta rigidità e resistente all'usura di alta qualità.

Ampiamente utilizzato nei semiconduttori, nei test e nelle ispezioni di precisione, nel controllo del flusso delle valvole e in altri campi.

L'unità bobina mobile lineare è un attuatore lineare ad alte prestazioni con elevata forza in uscita, elevata ripetibilità ed eccellente precisione di posizionamento. Il sistema di bobina mobile lineare funziona su un ampio intervallo di corrente fino a 4,2 A con una lunghezza della corsa di 12 mm. Il prodotto Linear Voice Coil offre un'elevata potenza in uscita, un'elevata ripetibilità, un ampio intervallo di corrente ed un'eccellente precisione di posizionamento. È ideale per applicazioni che richiedono un movimento lineare preciso e un'elevata potenza in uscita.



Caratteristiche:

  • Nome del prodotto:Motore a bobina mobile lineare
  • Numero di modello:VCAH0253-0120-00A
  • Tipo di prodotto:Motore a bobina mobile lineare
  • Capacità di carico:Alto
  • Uscita della forza:Alto
  • Consumo energetico:Basso


Parametri tecnici:

Caratteristica Specifica
Linearità Alto
Ripetibilità Alto
Precisione di posizionamento Alto
Livello di rumore Basso
Risoluzione Alto
Intervallo di tensione 42.7
Gamma di velocità Ad alta velocità
Consumo energetico Basso
Numero di modello VCAH0253-0120-00A
Uscita della forza Alto



Modello del prodotto Picco di forza
(N)		 Forza continua
a 25℃(N)		 Corsa totale
(mm)		 Voltaggio massimo
(V)		 Costante EMF posteriore
(V/m/s)		 Diametro statore (mm) La lunghezza
(mm)		 Filettatura dell'estremità dell'albero
(mm)
VCAH0253-0120-00A 253 46,5 12 42.7 16 53,95 109 M5(interno)
VCAH0011-0070-00A 11 3.6 7 26.2 4.9 31.5 38.9 M3(Esterno)
VCAH0013-0070-00A 13 4.2 7 26.6 5.7 29 40,5 M3(Esterno)
VCAH0030-0100-00A 30 7.2 10 24.9 5.2 37 47 M3(Esterno)
VCAH0040-0075-00A 40 12.3 7.5 16.8 6.9 36 50 ∮3
VCAH0040-0240-00A 40 6 24 44.5 8 41 83 M3(Interno)
VCAH0065-0140-00A 65 24.6 14 27.6 16 44 75 M3(Interno)
VCAH0230-0110-00A 230 100 11 34.2 37 71 117 ∮10
Modello del prodotto Picco di forza
(N)		 Forza continua
a 25℃(N)		 Corsa totale
(mm)		 Voltaggio massimo
(V)		 Costante EMF posteriore
(V/m/s)		 Peso della bobina
(G)		 Diametro dello statore Filettatura dell'estremità dell'albero
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29,5 M2(Esterno)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5(Esterno)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3(Esterno)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9,75 14.8 33 M3(Esterno)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30,5 Albero ∮4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3(Esterno)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3(Interno)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3(Interno)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3(Esterno)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3(Interno)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3(Interno)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46,5 53 M3(Interno)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3(Interno)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3(Esterno)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3(Interno)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3(Interno)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3(Interno)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 albero ∮10
VCAB0088-0191-00A 88,5 23.2 19.1 29.9 8 162 50,8 M3(Interno)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3(Interno)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 albero ∮8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 albero ∮10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 albero ∮8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 albero ∮10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 albero ∮10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 albero ∮10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 albero ∮10



Applicazioni:

L'applicazione principale di un motore a bobina mobile:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.
2. Funzionamento della valvola sul campo: valvole dosatrici, sistemi di test della pressione, sistemi di iniezione chimica delle valvole pneumatiche.
3. Industria delle micro macchine: sistemi di alimentazione, microforatura, stampaggio di precisione.
4. Sistema di vibrazione: tavolo vibrante, piattaforma vibrante.
5. Campo medico: sistema di microiniezione, apparecchiature respiratorie, apparecchiature di prova.
6. Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7. Campo di utilizzo commerciale: sistema di messa a fuoco automatica della fotocamera in miniatura con pompa di raffreddamento del computer.
8.Industria dell'automazione: apparecchiature laser, erogatori, apparecchiature di prova, macchine tessili.





Motori a bobina lineare ad alta risoluzione con alta potenza di uscita per l'industria dell'automazione 0
