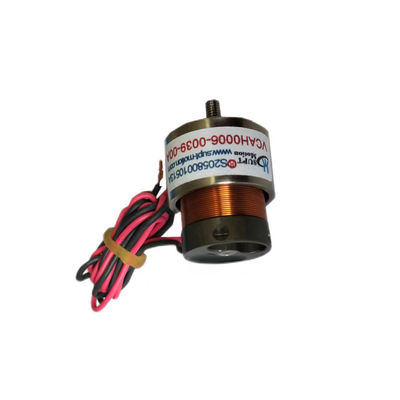

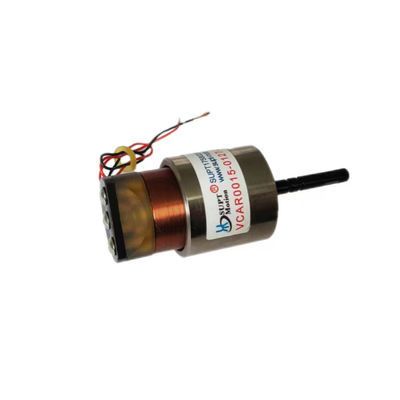

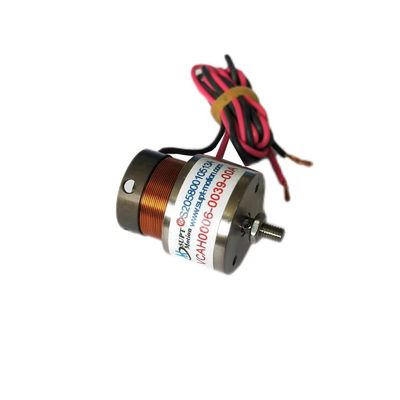

42.7V motore a bobina vocale lineare VCAH serie attuatore a bobina lineare leggero
| Luogo di origine | Jiangsu, Cina |
|---|---|
| Marca | SUPT MOTION |
| Certificazione | ISO9001 |
| Numero di modello | Serie di VCAH |
| Quantità di ordine minimo | ≥5 |
| Prezzo | $119 |
| Imballaggi particolari | Imballaggi in cartone ecc. |
| Tempi di consegna | Consegna di giorni di generale 5-7, velocemente in serie 3-5 giorni, essere negoziato |
| Termini di pagamento | T/T |
| Capacità di alimentazione | intervista |
Dettagli
| Intervallo corrente | 4.2a | Potenza nominale | 2500N |
|---|---|---|---|
| Tipo di prodotto | Motore di bobina di voce lineare con l'asse | Linearità | Alto |
| Forza di uscita | Alto | Capacità di carico | Alto |
| Intervallo di tensione | 42,7 V | Precisione di posizionamento | Alto |
| modello di prodotto | VCAH0253-0120-00A | ||
| Evidenziare | Motore a bobina vocale lineare da 28 V,Attuatore a bobina lineare della serie VCAH,Attuatore a bobina lineare di peso leggero |
||
Descrizione di prodotto
Motore a bobina vocale lineare da 28 V della serie VCAH ad alta capacità di carico
Descrizione del prodotto:
Il sistema di bobina vocale lineare è un motore lineare altamente efficiente e conveniente che offre una ripetibilità della posizione precisa e un basso rumore.questo prodotto di bobina vocale lineare è progettato per consumare poca energia ma fornire un'alta ripetibilitàFornisce inoltre un eccellente controllo della velocità lineare e dell'accelerazione.
Il sistema di bobine vocali lineari è ideale per applicazioni che richiedono un posizionamento preciso e una ripetibilità mantenendo bassi livelli di rumore.È anche adatto per applicazioni che richiedono un basso consumo di energia e un elevato controllo della velocità lineare e dell'accelerazioneI prodotti a bobina vocale lineare sono soluzioni affidabili ed economiche per una vasta gamma di applicazioni.
I motori a bobina vocale lineare hanno un asse cinematico integrato e cuscinetti lineari di precisione.
Ampiamente utilizzato nei semiconduttori, nella prova e ispezione di precisione, nel controllo del flusso delle valvole e in altre applicazioni.
Caratteristiche:
- Sistema di bobina vocale lineareMotore a bobina vocale lineare
- Potenza nominale: 2500N
- Lunghezza del tratto: 12 mm
- RisoluzioneAltezza:
- Forza di uscitaAltezza:
- Tipo di prodottoMotore a bobina vocale lineare con albero
Parametri tecnici:
| Parametri | Valore |
|---|---|
| Intervallo di tensione | 42.7V |
| Consumo di energia | Basso |
| Linearità | Altezza |
| Potenza nominale | 2500N |
| Tipo di prodotto | Motore a bobina vocale lineare con albero |
| Livello di rumore | Basso |
| Velocità nominale | 100 Hz ((RPM) |
| Lunghezza del tratto | 12 mm |
| Numero di modello | Serie VCAH |
| Ripetibilità | Altezza |
| Modello di prodotto | Forza massima (N) |
Forza continua a 25°C ((N) |
Colpo totale (mm) |
tensione massima (V) |
Costante di campo elettromagnetico retrogrado (V/m/s) |
Diametro dello statore (mm) | La lunghezza (mm) |
Filtro termico dell'albero (mm) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((Interiore) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 (esterno) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 (esterno) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 (esterno) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((Interiore) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((Interiore) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
| Modello di prodotto | Forza massima (N) |
Forza continua a 25°C ((N) |
Colpo totale (mm) |
tensione massima (V) |
Costante di campo elettromagnetico retrogrado (V/m/s) |
Peso della bobina (g) |
Diametro dello statore | Filtro termico dell'albero (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (esterno) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (esterno) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (esterno) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (esterno) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | L'albero ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (esterno) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Interiore) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Interiore) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (esterno) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Interiore) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Interiore) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Interiore) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Interiore) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (esterno) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Interiore) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Interiore) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Interiore) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | asse ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Interiore) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Interiore) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | asse ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | asse ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | asse ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | asse ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | asse ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | asse ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | asse ¥10 |
Applicazioni:
Applicazione principale di un motore a bobina vocale:
1.Industria dei semiconduttori: cablaggio, taglio, perforazione, sistemi di trasporto, saldatura, robotica.
2- Funzionamento delle valvole sul campo:Tipi di valvole di misurazione, sistemi di prova di pressione, chimica delle valvole pneumatiche
sistema di iniezione.
3.Industria delle micro macchine: sistemi di alimentazione, microperforazione, stampaggio di precisione.
4.Sistema di vibrazione: tavolo di agitazione, piattaforma di vibrazione.
5- campo medico: sistema di micro-iniezioni, apparecchiature respiratorie, apparecchiature di prova.
6Tecnologia aeronautica: sistema di controllo del volo, sistema di feedback del pilota.
7.Campo di utilizzo commerciale: sistema di messa a fuoco automatica con pompa di raffreddamento a computer.
8Industria dell'automazione: apparecchiature laser, distributori, apparecchiature di prova, macchine tessili.
