Motore a bobina vocale lineare ad alta precisione a basso rumore della serie VCAH
| Luogo di origine | Jiangsu, Cina |
|---|---|
| Marca | SUPT MOTION |
| Certificazione | ISO9001 |
| Numero di modello | Serie di VCAH |
| Quantità di ordine minimo | ≥5 |
| Prezzo | $119 |
| Imballaggi particolari | Imballaggi in cartone ecc. |
| Tempi di consegna | Consegna di giorni di generale 5-7, velocemente in serie 3-5 giorni, essere negoziato |
| Termini di pagamento | T/T |
| Capacità di alimentazione | intervista |
Contattimi gratis campioni e buoni.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Forza di uscita | Altezza | Potenza nominale | 2500N |
|---|---|---|---|
| Intervallo di corrente | 4.2a | Velocità nominale | 100HZ (RPM) |
| Consumo di energia | Basso | Intervallo di tensione | 28V |
| Lunghezza del tratto | 12 mm | ||
| Evidenziare | Motore a bobina vocale lineare ad alte prestazioni,Motore a bobina vocale lineare serie Vcab,Attuatore aptico a bobina vocale della serie Vcab |
||
Descrizione di prodotto
Motore a bobina vocale lineare della serie VCAB a basso livello di rumore
Descrizione del prodotto:
I dispositivi a bobina vocale lineare (LVC) sono un tipo di attuatore lineare motorizzato con una vasta gamma di applicazioni.Il sistema di bobina vocale lineare (LVCS) è una soluzione affidabile ed economica per applicazioni che richiedono un posizionamento estremamente precisoIl LVCS è progettato per funzionare a un ampio intervallo di tensione di 28 V con basso consumo di energia, fornendo un'eccellente precisione di posizionamento e ripetibilità.Inoltre,, il LVCS presenta un basso livello di rumore, che lo rende ideale per applicazioni in cui il rumore deve essere ridotto al minimo.
La serie di attuatori cilindrici VCAH costituisce quasi l'80% del mercato, possono produrre una forza elevata con un'elevata velocità di accelerazione. Le forze di picco variano da 0,7 N a 3000 N.la lunghezza del loro colpo è inferiore a 50 mm Gli attuatori della serie VCAHL'Axis Z seleziona e colloca, piccole pompe di misurazione di spostamento positivo accurate e sia vibratori che sistemi di ammortizzazione attiva delle vibrazioni.
Caratteristiche:
- Nome del prodotto: motore a bobina vocale lineare
- Tipo di prodotto: motore a bobina a voce lineare con albero
- Alta ripetibilità
- Alta risoluzione
- Intervallo di tensione: 28V
- Lunghezza del tratto: 12 mm
Parametri tecnici:
| Parametro | Valore |
|---|---|
| Sistema di bobina vocale lineare | Serie VCAH |
| Ripetibilità | Altezza |
| Forza di uscita | Altezza |
| Livello di rumore | Basso |
| Consumo di energia | Basso |
| Potenza nominale | 2500N |
| Lunghezza del tratto | 12 mm |
| Velocità nominale | 100 Hz ((RPM) |
| Intervallo di corrente | 4.2A |
| Capacità di carico | Altezza |
Serie VCAH:
| Modello di prodotto | Forza massima (N) |
Forza continua a 25°C ((N) |
Colpo totale (mm) |
tensione massima (V) |
Costante di campo elettromagnetico retrogrado (V/m/s) |
Diametro dello statore (mm) | La lunghezza (mm) |
Filtro termico dell'albero (mm) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((Interiore) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 (esterno) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 (esterno) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 (esterno) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((Interiore) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((Interiore) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
Serie VCAB:
| Modello di prodotto | Forza massima (N) |
Forza continua a 25°C ((N) |
Colpo totale (mm) |
tensione massima (V) |
Costante di campo elettromagnetico retrogrado (V/m/s) |
Peso della bobina (g) |
Diametro dello statore | Filtro termico dell'albero (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (esterno) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (esterno) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (esterno) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (esterno) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | L'albero ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (esterno) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((Interiore) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((Interiore) |

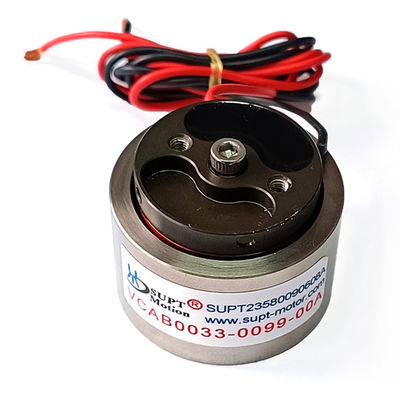

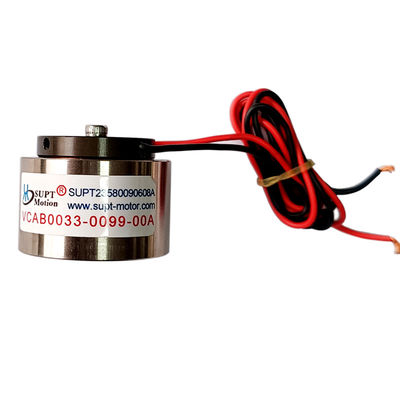

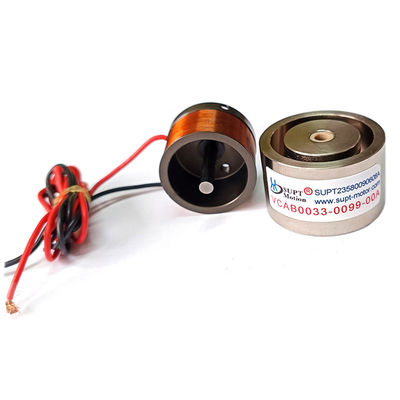

| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (esterno) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((Interiore) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((Interiore) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((Interiore) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((Interiore) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (esterno) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((Interiore) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((Interiore) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((Interiore) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | asse ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((Interiore) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((Interiore) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | asse ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | asse ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | asse ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | asse ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | asse ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | asse ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | asse ¥10 |
Applicazioni:
Supp MOTION VCAH Series Linear Voice Coil System (Sistema di bobina vocale lineare della serie VCAH)
Il sistema di bobina vocale lineare della serie VCAH SUPT MOTION è un prodotto di bobina vocale lineare, prodotto da SUPT MOTION di Jiangsu, Cina.e il quantitativo minimo di ordinazione è ≥ 5. Il prezzo è di 119 dollari l'unità, e viene fornito in confezioni in cartone. Il tempo di consegna è stimato in 5-7 giorni di consegna generale, 3-5 giorni veloci, in grandi quantità da negoziare, e i termini di pagamento sono T / T.La lunghezza del tratto di questo prodotto è di 12 mm, ed è caratterizzato da un'elevata linearità e precisione di posizionamento, con una gamma di corrente di 4.2A e un'elevata risoluzione.
È ampiamente utilizzato in semiconduttori, test e rilevamento di precisione, campo di controllo del flusso delle valvole.
