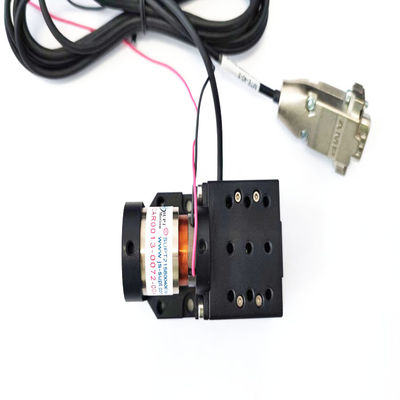

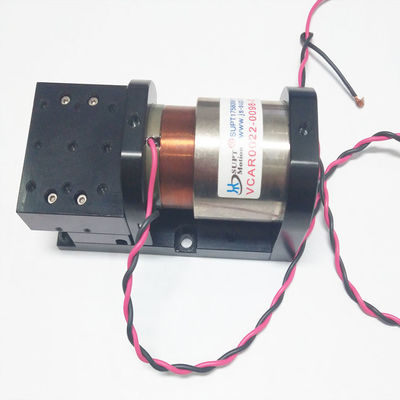

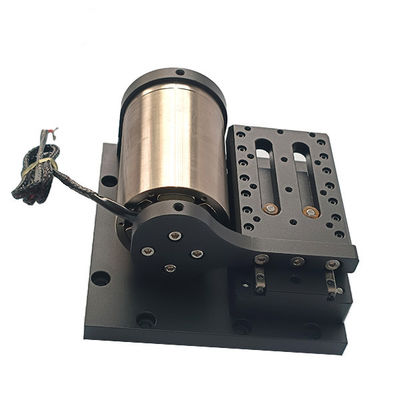

Stadio motore a bobina vocale ad alta frequenza a bassa velocità DC Stadio ottico motorizzato linearmente
| Luogo di origine | Jiangsu, Cina |
|---|---|
| Marca | SUPT |
| Certificazione | ISO9001 |
| Numero di modello | VCAR0013-0072-00A |
| Quantità di ordine minimo | ≥1 |
| Prezzo | $430.00 - $440.00/pieces |
| Imballaggi particolari | & del cartone; motore di bobina di voce della scatola di legno |
| Tempi di consegna | 1-5 la spedizione dei giorni dei prodotti 5-7, prova in serie i 3-5 giorni, per essere negoziata |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 3000 pezzo/pezzi per Motore di bobina di voce quarto |
Contattimi gratis campioni e buoni.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Garanzia | 3 mesi-1 anno | Utilizzatori | BARCA, automobile, bicicletta elettrica, robot, UAVs, ventilatori medici, ottica, 3D stampa, microsc |
|---|---|---|---|
| Tipo | Micromotore | Torsione | 30 |
| Edilizia | Magnete permanente | Commutazione | Spazzola |
| Proteggere la caratteristica | Completamente chiuso | Velocità (rpm) | Velocità variabile |
| Corrente continua ((A) | 4,3 | Efficienza | IE 1 |
| Forza di picco ((N) | 13 | Viaggio massimo (mm) | 7.2 |
| motore a bobina vocale ((V) | 26.6 | Peso del rotore ((kg) | 16,2 |
| Diametro dello statore (millimetro) | 26,2 | Forza continua ((N) | 4.2 |
| Port | Motore di bobina di voce di Shanghai | ||
| Evidenziare | Stadio della bobina vocale ad alta frequenza,Velocità ridotta della coil vocale,Stadio ottico a motore lineare DC |
||
Descrizione di prodotto
Alimentazione ad alta frequenza a bassa velocità DC lineare Motore ottico Lineare
Descrizione del prodotto
Il controllore del motore VCM svolge un ruolo vitale nell'ottimizzare le prestazioni del modulo motore della bobina vocale.che consentono un posizionamento preciso e un controllo del movimentoIl controller motore può anche fornire funzionalità avanzate come feedback di posizione, profili di movimento e algoritmi di controllo personalizzati, migliorando la versatilità e la funzionalità del modulo VCM.
Principio di funzionamento:
Un modulo motore a bobina vocale è costituito da un magnete permanente e da una bobina di filo.Questo campo magnetico interagisce con il magnete permanenteControllando la direzione e la grandezza della corrente, il movimento e la posizione della piattaforma scorrevole possono essere controllati con precisione.
I moduli motori a bobina vocale sono soluzioni efficienti e precise di controllo del movimento lineare per piattaforme scorrevoli.trovano applicazioni in varie industrieI controller motori per i moduli VCM migliorano ulteriormente le loro prestazioni fornendo un controllo preciso e funzionalità avanzate.I moduli motori a bobina vocale possono svolgere un ruolo significativo nell'ottimizzazione dei sistemi di controllo del movimento.
Parametri tecnici:
| Parametro del prodotto | |||||||||||
| parametri Performance | Unità | VCARO006- 0050-O0A |
VCARO013- 0072-00A |
VCARO022- 0098-OA |
VCARO033- 0099-00A |
VCARO044- 0249-OOA |
VCARD070- 0149-OA |
VCAR0087- 0062-OOA |
VCARO140- 0150-OOA |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| Spinta massima | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| Sostenibile spinta |
N | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| Colpo effettivo | mm | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| Corrente di picco | A | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| Tensione di picco | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| Costante di spinta | N/A | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| Risoluzione dell'encoder | - Sì. | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/.5/1 | 10.51 | o.1/05/1 |
| Precisione di ripetizione | - Sì. | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 1/5/1o | 37021 | 37021 |
| Diritta | - Sì. | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm |
| Piatto | - Sì. | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm | (K3/25 mm) | K3/25 mm | K3/25 mm | K3/25 mm | K3/25 mm |
|
Modello di prodotto |
Forza massima (N) |
Forza continua 25°C ((N) |
Colpo totale (mm) |
tensione massima (V) |
Costante di campo elettromagnetico retrogrado (V/m/S) |
Peso della bobina (g) |
StatorDiameter (mm) |
Inserire la lunghezza della bobina (mm) |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.9 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 51 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 75 | 58 | 72 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 95 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 45 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 170 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.4 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 130 | 73 | 27.5 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 275 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 740 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 700 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 640 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 770 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.3 | 37.3 | 38 | 29.8 | 1040 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 6305 | 254.9 | 14.5 | 104 | 1390 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 73.5 | 68 | 1050 | 110 | 143.7 |
Applicazioni:
Il modulo motore a bobina vocale è una piattaforma lineare ad alta risoluzione, a corsa corta, leggero peso e basso rumore, ideale per applicazioni ad alta precisione, a corto raggio e a basso rumore.è particolarmente adatto per spazi ristrettiIl motore a bobina vocale è composto da bobina, magnete e magnete motore.che ha una buona stabilità e può fare oscillazione ad alta velocità e movimento reciprocoLa bobina è collegata al circuito di controllo e quando viene applicata una corrente genera un campo magnetico che interagisce con il campo magnetico del magnete.causando il magnete a muovere e guidare la struttura. La sua precisione di posizionamento raggiunge 0,1um-0,5um e l'accelerazione raggiunge 20G. La piattaforma lineare del modulo motore a bobina vocale è particolarmente adatta per applicazioni servo a circuito chiuso con tempi brevi.La piattaforma di azionamento della bobina vocale consente di controllare la posizione, la velocità, l'accelerazione e la forza di lavorazione.,rendendoli ideali per applicazioni ad alta precisione, a breve distanza e a basso rumore.
I nostri servizi
Indicatori tecnici e specifiche possono essere personalizzati
Servizio post vendita soddisfacente
Informazioni sulle società
Imballaggio e spedizione
Certificazioni
Domande frequenti
motore:
1.Viaggio: viaggio effettivo, utilizzato per calcolare il il viaggio totaledivalore di forza.
2- Direzione del movimento: installazione orizzontale o verticale 90 gradi.
3.Forza di carico:cin istante nella direzione opposta diforzasulmotore, quali molle, ecc.
4.Peso di carico: la parte di qualità totale del movimento, compreso lo slider di qualità
5Tipo di movimento: 1.movimento da punto a punto;2.la reciprocità della regola (es. scansione).
6. curva di velocità: 1.una curva di velocità trapezoidale;2.curva di velocità triangolare; 3.curva di velocità sinusoidale.
